1pF 50V C0G ±0,25pF Condensador Cerâmico MLCC Radial

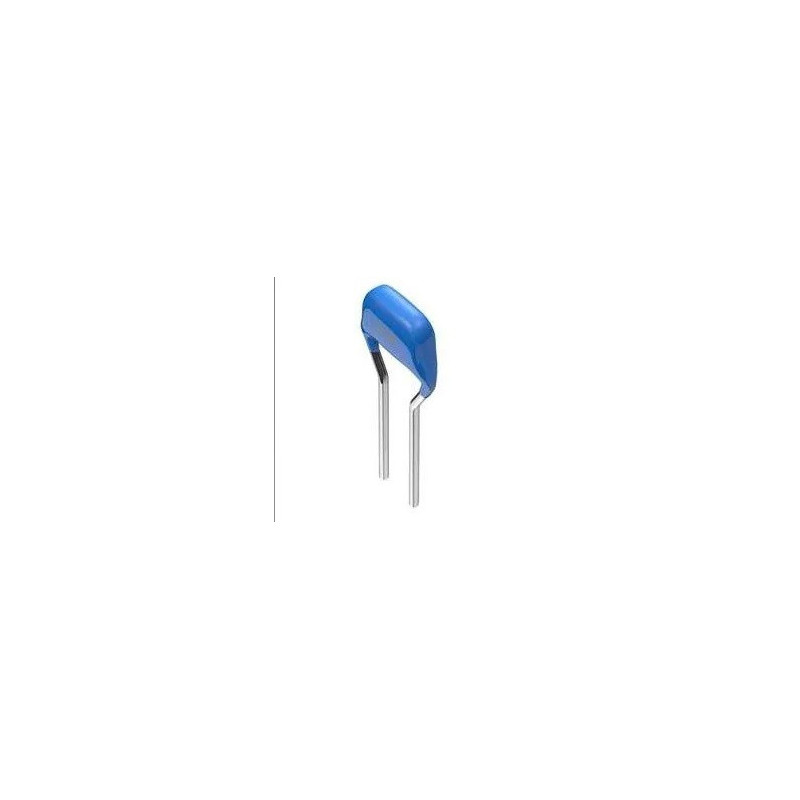

O FG18C0G1H010CNT06 é um condensador cerâmico multicamada MLCC com terminais radiais da série FG da TDK, indicado para aplicações eletrónicas onde é necessária uma capacitância muito baixa, estável e com tolerância apertada.

Com valor de 1pF, tensão nominal de 50VDC, dielétrico C0G/NP0 e tolerância de ±0,25pF, este componente é adequado para circuitos de rádio frequência, osciladores, filtros, circuitos ressonantes, sintonia, instrumentação, manutenção e reparação de equipamentos eletrónicos.

A tecnologia C0G/NP0 é especialmente valorizada em aplicações onde a estabilidade térmica, as baixas perdas e o comportamento fiável em alta frequência são importantes. O encapsulamento radial facilita a montagem em placas de circuito impresso, placas perfuradas, protótipos e reparações.

Características principais

Condensador cerâmico multicamada MLCC
Fabricante / marca: TDK
Família / série: FG
Referência: FG18C0G1H010CNT06
Capacitância: 1pF
Tensão nominal: 50VDC
Tolerância: ±0,25pF
Dielétrico: C0G / NP0
Classe: Classe 1
Montagem: radial / THT
Estilo da caixa: dipped
Estilo dos terminais: radial / inside bend
Passo entre terminais: 2,5mm
Dimensões aproximadas do corpo: 5,5 x 4,0 x 2,5mm
Diâmetro aproximado dos terminais: 0,5mm
Temperatura mínima de operação: -55°C
Temperatura máxima de operação: +125°C
Embalagem: Pack
RoHS: Sim
Produto sem polaridade
Estado: NRND / não recomendado para novos projetos
Adequado para aplicações de precisão, RF e estabilidade

Aplicações recomendadas

Circuitos RF
Osciladores
Filtros de radiofrequência
Circuitos ressonantes
Circuitos de sintonia
Acoplamento e desacoplamento em baixa capacitância
Compensação de capacitância
Instrumentação
Equipamentos de comunicação
Reparação de rádios e equipamentos eletrónicos
Projetos eletrónicos que necessitem de condensador estável de 1pF

Nota importante

Antes da aplicação, confirmar sempre o valor de capacitância, tensão nominal, tolerância, dielétrico, espaçamento dos terminais e dimensões físicas.  A escolha final deve respeitar as condições reais do circuito, incluindo tensão, frequência, temperatura e espaço disponível na placa.
