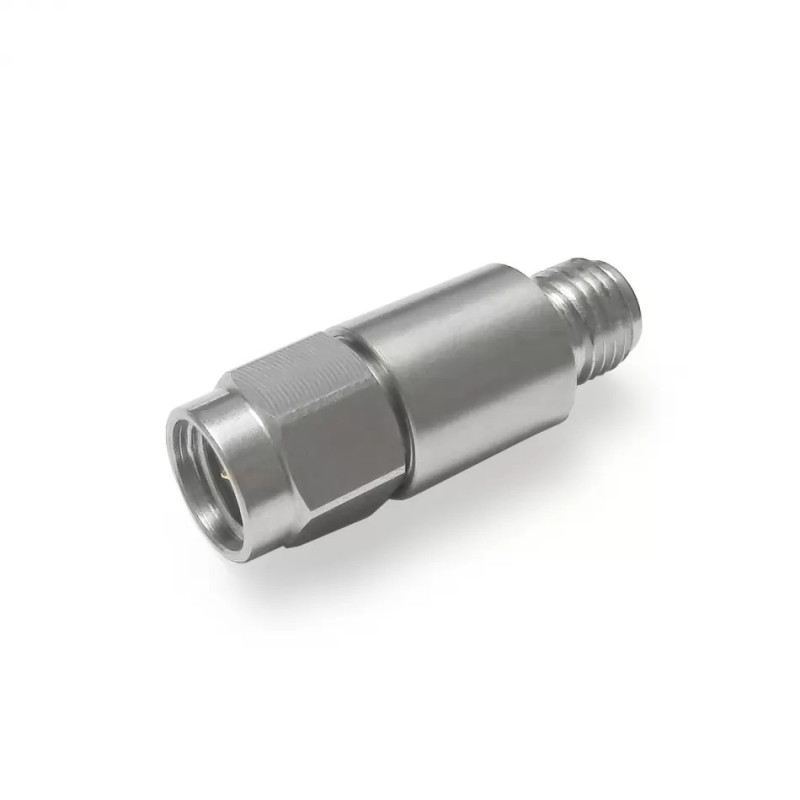

QAXIAL SMA 30 dB 2 W DC–8 GHz Atenuador Coaxial

O QAXIAL ATS-3002-08 é um atenuador coaxial fixo de 30 dB, desenvolvido para aplicações profissionais de radiofrequência e micro-ondas até 8 GHz.

Os conectores SMA macho e SMA fêmea permitem a sua instalação diretamente entre dois equipamentos ou componentes RF, sem necessidade de cabos ou adaptadores adicionais. O funcionamento é bidirecional, podendo qualquer uma das extremidades ser utilizada como entrada ou saída.

Com impedância nominal de 50 Ω e um VSWR máximo de 1,20:1, proporciona uma boa adaptação da linha e reduz as reflexões que podem comprometer a precisão das medições.

A atenuação nominal de 30 dB, com precisão de ±0,7 dB, permite reduzir substancialmente o nível de um sinal antes da sua entrada num analisador de espectro, recetor, frequencímetro, SDR ou outro equipamento sensível.

O corpo em aço inoxidável passivado oferece elevada resistência mecânica, estabilidade térmica e durabilidade. Cada unidade é verificada através de medições com analisador vetorial de redes, proporcionando características consistentes para utilização em laboratório, produção e ensaios no terreno

Características principais

• Marca: QAXIAL
• Código do fabricante: ATS-3002-08
• Tipo: atenuador coaxial fixo
• Atenuação nominal: 30 dB
• Precisão da atenuação: ±0,7 dB
• Gama de frequências: DC–8 GHz
• Impedância: 50 Ω
• Potência média máxima: 2 W a 25 °C
• VSWR máximo: 1,20:1
• Funcionamento: bidirecional
• Conectores: SMA macho–SMA fêmea
• Norma da interface: MIL-STD-348A
• Material do corpo e porca: aço inoxidável
• Acabamento: passivado
• Contacto central: BeCu/latão banhado a ouro
• Temperatura de funcionamento: –55 a +100 °C
• Temperatura de armazenamento: –55 a +125 °C
• Peso: 6 g
• Conformidade: RoHS 3 e REACH

Aplicações recomendadas

• Proteção da entrada de analisadores de espectro
• Proteção de recetores, SDR e frequencímetros
• Bancadas de ensaio RF e micro-ondas
• Ajuste de níveis de sinal
• Medições com analisadores vetoriais de redes
• Ensaios de amplificadores e pré-amplificadores
• Testes de transmissores de baixa potência
• Desenvolvimento de equipamentos wireless
• Calibração e verificação de instrumentos
• Linhas de produção e controlo de qualidade
• Sistemas de telecomunicações até 8 GHz
• Projetos de radioamadorismo e QO-100

Nota técnica

Uma atenuação de 30 dB corresponde a uma redução de potência de aproximadamente 1000 vezes. Por exemplo, com um sinal de entrada de 2 W, a potência teórica à saída será de aproximadamente 2 mW, considerando uma linha corretamente adaptada a 50 Ω.

A potência máxima de 2 W é especificada para uma temperatura ambiente de 25 °C. A capacidade de dissipação poderá diminuir com o aumento da temperatura.

Nota importante

Este componente não é uma carga fictícia e não deve ser utilizado como terminação de uma linha RF. A saída deve estar ligada a uma carga ou equipamento com impedância de 50 Ω.

Não ultrapasse os 2 W de potência média na entrada. Antes de o ligar a um transmissor, confirme também eventuais picos de potência e o tipo de modulação utilizado. A utilização acima da potência nominal pode danificar permanentemente o atenuador e o equipamento ligado à saída.
