A Winbond W25Q64JVSSIQ é uma memória Flash NOR série da família SpiFlash®, desenvolvida para sistemas eletrónicos que necessitam de armazenamento não volátil com dimensões reduzidas, baixo número de ligações e elevado desempenho.

Possui uma capacidade de 64 Mbit, equivalente a 8 MB, organizada como 8M × 8 bits. A comunicação pode ser efetuada através de SPI, incluindo modos Dual e Quad I/O, permitindo transferências de dados mais rápidas e uma frequência de clock de até 133 MHz.

A memória conserva os dados mesmo quando a alimentação é desligada, sendo adequada para guardar firmware, bootloaders, parâmetros de configuração, ficheiros, tabelas, dados de calibração e outros conteúdos utilizados por microcontroladores e sistemas embebidos.

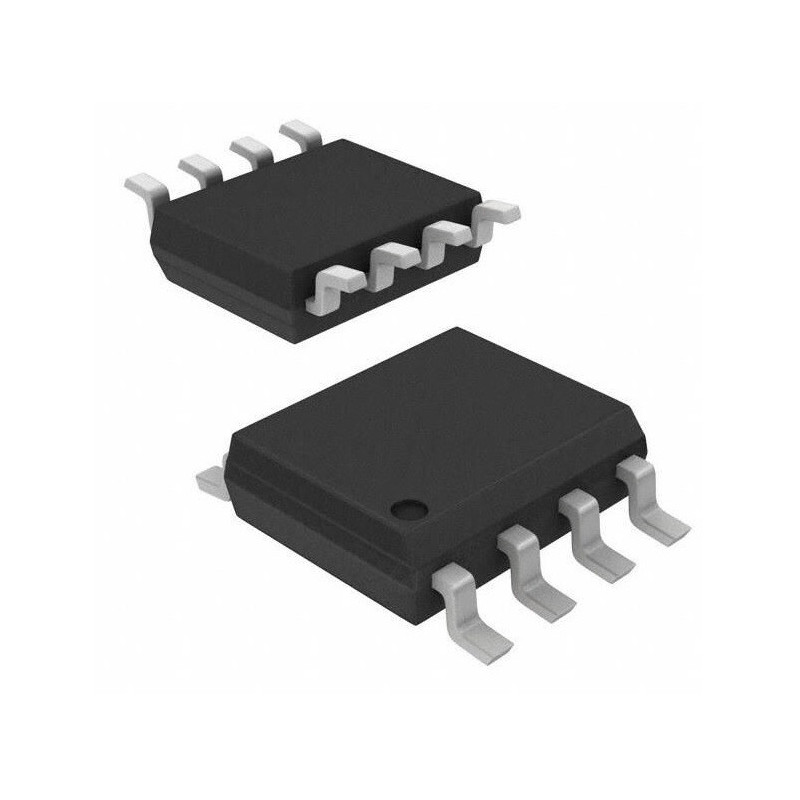

Funciona com uma tensão de alimentação entre 2,7 e 3,6 V e suporta temperaturas de funcionamento entre −40 °C e +85 °C. O encapsulamento SOIC-8 de 5,30 mm de largura destina-se a montagem SMD em placas de circuito impresso.

Características principais

• Fabricante: Winbond Electronics
• Referência: W25Q64JVSSIQ
• Família: SpiFlash®
• Tipo de memória: não volátil
• Tecnologia: Flash NOR
• Capacidade: 64 Mbit
• Capacidade equivalente: 8 MB
• Organização: 8M × 8 bits
• Interface: SPI com Dual/Quad I/O
• Frequência máxima de clock: 133 MHz
• Tensão de alimentação: 2,7 a 3,6 V
• Tempo de programação de página: até 3 ms
• Temperatura de funcionamento: −40 °C a +85 °C
• Montagem: SMD
• Encapsulamento: SOIC-8
• Largura do encapsulamento: 5,30 mm
• Número de terminais: 8

Aplicações recomendadas

• Armazenamento de firmware e bootloaders
• Sistemas com microcontroladores
• Equipamentos de comunicação
• Dispositivos IoT
• Sistemas industriais e eletrónica de controlo
• Armazenamento de parâmetros e configurações
• Equipamentos de áudio, vídeo e redes
• Reparação de placas eletrónicas compatíveis
• Desenvolvimento e prototipagem eletrónica

Nota importante

A capacidade de 64 Mbit corresponde a 8 MB e não a 64 MB.

Este componente funciona com alimentação entre 2,7 e 3,6 V. Antes da instalação, confirme a compatibilidade elétrica, a pinagem, o encapsulamento e o protocolo de comunicação do equipamento. Não deve ser ligado diretamente a sinais de 5 V sem um circuito adequado de adaptação de níveis.

Trata-se de um componente SMD, pelo que a sua montagem ou substituição requer ferramentas e experiência apropriadas para soldadura eletrónica.
