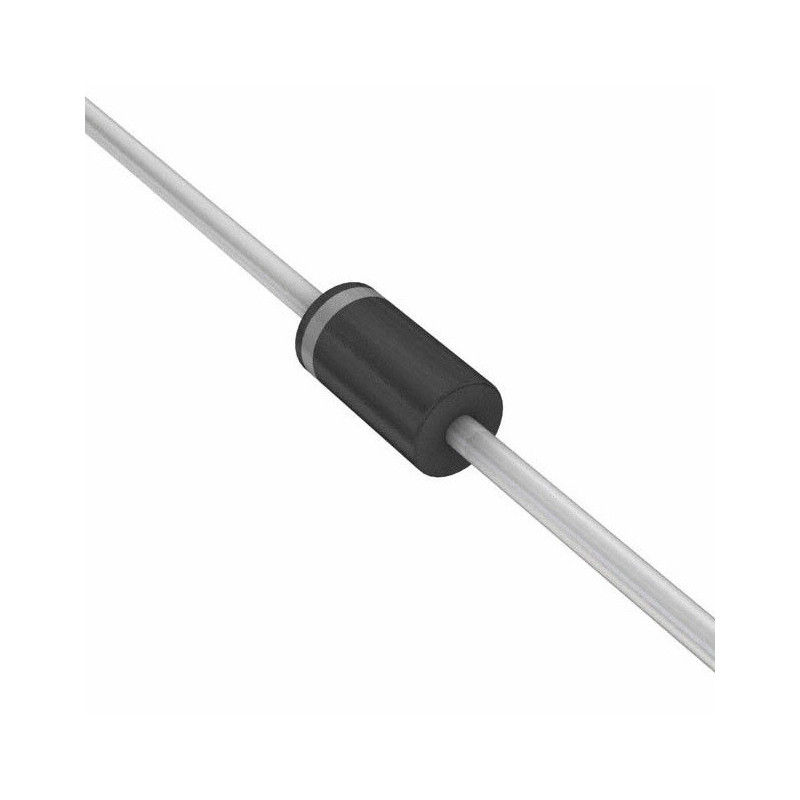

O Vishay SB150-E3/73 é um díodo retificador Schottky de uso geral, indicado para aplicações onde seja necessária baixa queda de tensão direta, comutação rápida e boa eficiência em circuitos de baixa tensão.

Com tensão inversa máxima de 50V e corrente média retificada de 1A, este componente é adequado para fontes de alimentação, conversores DC/DC, circuitos de proteção contra inversão de polaridade, díodos de roda livre, pequenos carregadores, equipamentos eletrónicos, circuitos de rádio, automação e projetos de eletrónica em geral.

A tecnologia Schottky Barrier permite uma queda de tensão direta inferior à de muitos díodos retificadores convencionais, ajudando a reduzir perdas e aquecimento em aplicações de corrente contínua e alta frequência. O encapsulamento axial DO-204AL / DO-41 facilita a montagem em placas de circuito impresso, placas perfuradas e reparações eletrónicas.

Características principais

• Díodo retificador Schottky
• Marca: Vishay General Semiconductor
• Referência: SB150-E3/73
• Série / família: SB150
• Configuração: díodo simples
• Tensão inversa repetitiva máxima, VRRM: 50V
• Tensão DC de bloqueio máxima: 50V
• Tensão RMS máxima: 35V
• Corrente média retificada: 1A
• Corrente de pico não repetitiva, IFSM: 50A
• Queda de tensão direta máxima: 650mV a 1A
• Corrente de fuga inversa: 500µA a 50V
• Tecnologia: Schottky
• Montagem: THT / furo passante
• Encapsulamento: DO-204AL / DO-41 axial
• Terminais axiais estanhados
• Polaridade indicada por faixa no corpo do díodo
• Temperatura de junção: -65°C a +150°C
• Temperatura de armazenamento: -65°C a +150°C
• Categoria comercial compatível com RoHS

Aplicações recomendadas

• Conversores DC/DC
• Fontes de alimentação de baixa tensão
• Proteção contra inversão de polaridade
• Díodo de roda livre / freewheeling
• Circuitos de comutação rápida
• Inversores de baixa tensão
• Retificação em alta frequência
• Equipamentos eletrónicos
• Projetos de eletrónica e prototipagem
• Reparação de placas eletrónicas
• Circuitos auxiliares em equipamentos de rádio comunicação

Nota importante

Antes da aplicação, confirmar sempre a tensão máxima, corrente de funcionamento, dissipação térmica, polaridade e condições reais do circuito. Em aplicações próximas do limite de corrente, deve ser considerada ventilação, área de cobre no PCB e margem de segurança adequada.
