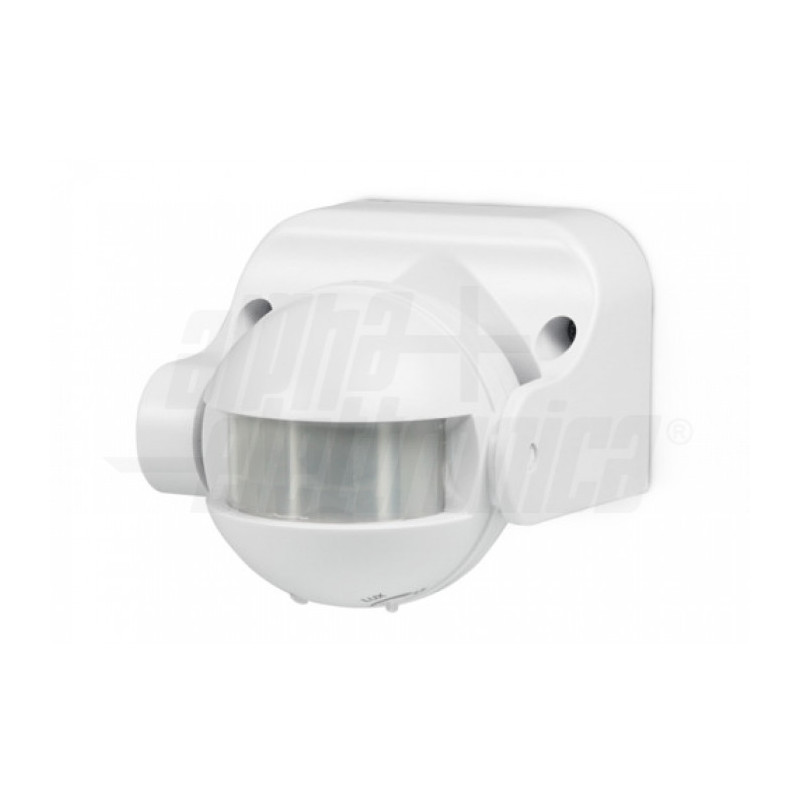

O 23-104 é um sensor de movimento por infravermelhos desenvolvido para comando automático de iluminação e outras cargas elétricas compatíveis.

É indicado para montagem na parede e funciona diretamente a 230V AC, permitindo comandar automaticamente a carga ligada quando é detetado movimento dentro da área de atuação do sensor.

Com proteção IP44, pode ser utilizado tanto em ambientes interiores como em zonas exteriores protegidas. A Alpha especifica que, em instalações exteriores, o sensor deve ficar numa posição protegida da chuva e neve diretas.

O equipamento suporta uma potência máxima de 1200W para cargas resistivas e 600W para cargas capacitivas, devendo o tipo e potência da iluminação ou equipamento ligado ser sempre verificado antes da instalação.

O baixo consumo próprio, de apenas 0,45W em funcionamento e 0,1W em standby, permite utilizar o sensor de forma permanente em instalações de iluminação automática.

Com dimensões compactas de 86 × 78 × 98mm e acabamento branco, é indicado para corredores, entradas, garagens, zonas de passagem, varandas cobertas, espaços técnicos e outras áreas onde seja útil ativar iluminação através da deteção de movimento.

Características principais

Sensor de movimento por infravermelhos
Marca: Jolight / Alpha Elettronica
Referência: 23-104
EAN: 8017443609389
Tipo de sensor: infravermelhos
Instalação: parede
Cor: branco
Alimentação: 230V AC
Tolerância de entrada: ±10%
Consumo em funcionamento: 0,45W
Consumo em standby: 0,1W
Potência máxima para carga resistiva: 1200W
Potência máxima para carga capacitiva: 600W
Grau de proteção: IP44
Dimensões: 86 × 78 × 98mm
Conformidade RoHS: sim
País de origem: China
Classe ETIM: EC000133
Utilização exterior: sim, desde que protegido da chuva e neve diretas
Embalagem: caixa expositora de 1 unidade
Embalagem master: caixa com 10 unidades

Aplicações recomendadas

Iluminação automática em entradas e corredores
Garagens e zonas de passagem
Escadas e áreas comuns
Armazéns e zonas técnicas
Varandas e espaços exteriores cobertos
Entradas de edifícios protegidas
Iluminação de apoio em áreas de circulação
Instalações residenciais ou comerciais compatíveis

Nota importante

Antes da instalação, confirmar sempre a tensão de alimentação, o tipo de carga, a potência total ligada, a proteção elétrica do circuito e o local de montagem.

A potência máxima indicada pelo fabricante é de 1200W para cargas resistivas e 600W para cargas capacitivas. Não ultrapassar estes valores.

Embora tenha proteção IP44, em utilização exterior o sensor deve ficar protegido da chuva e neve diretas.

A instalação em circuitos de 230V AC deve ser realizada com a alimentação desligada e por pessoa com conhecimentos adequados de instalações elétricas.

A página oficial consultada não apresenta de forma explícita valores para ângulo de deteção, distância máxima, tempo de atuação ou nível de luminosidade ajustável, pelo que não os incluí para evitar atribuir especificações não suportadas pela ficha oficial.

Este artigo corresponde apenas ao sensor de movimento Alpha 23-104 branco. Lâmpadas, cabos, caixa de derivação e outros acessórios não estão incluídos, salvo indicação expressa em contrário.
