PE42442A-Z Conmutador RF pSemi SP4T 30MHz a 6GHz

El pSemi PE42442A-Z es un conmutador RF integrado diseñado para aplicaciones de radiofrecuencia que requieren conmutación compacta, amplia cobertura de frecuencia e integración en placas electrónicas. Con configuración SP4T y tecnología UltraCMOS®, está indicado para sistemas 3G/4G y otras aplicaciones compatibles de conmutación RF.

Este modelo utiliza topología absortiva, trabaja en la banda de 30MHz a 6GHz y ofrece aislamiento de 61 dB, pérdida de inserción de 1,1 dB e IIP3 de 58 dBm, con datos de prueba indicados a 900MHz. Estas características lo hacen adecuado para rutas RF donde sea importante combinar buen aislamiento con baja pérdida de inserción.

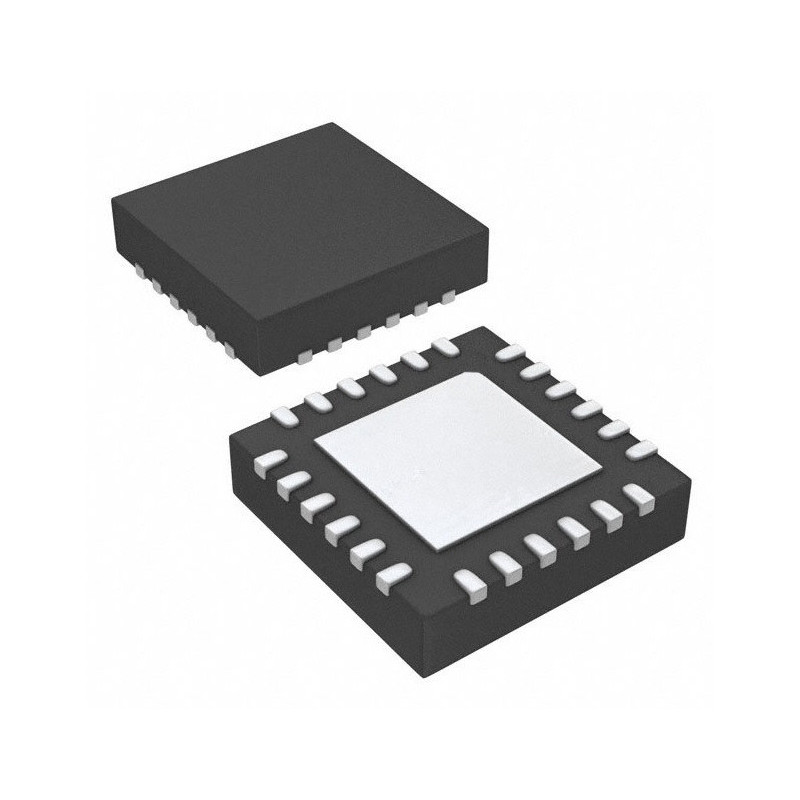

A nivel eléctrico, el componente funciona con alimentación de 3,3 V, impedancia de 50 Ohm y temperatura de funcionamiento de -40 °C a 105 °C. Se suministra en encapsulado 24-WFQFN con pad expuesto, identificado como 24-QFN (4x4), y está pensado para montaje en superficie.

Características:

• Conmutador RF integrado
• Marca: pSemi
• Modelo: PE42442A-Z
• Serie: UltraCMOS®
• Tipo RF: 3G/4G
• Topología: absortiva
• Circuito: SP4T
• Rango de frecuencia: 30MHz a 6GHz
• Aislamiento: 61 dB
• Pérdida de inserción: 1,1 dB
• Frecuencia de prueba: 900MHz
• IIP3: 58 dBm
• Impedancia: 50 Ohm
• Tensión de alimentación: 3,3 V
• Temperatura de funcionamiento: -40 °C a 105 °C
• Tipo de montaje: montaje en superficie
• Encapsulado: 24-QFN (4x4)
