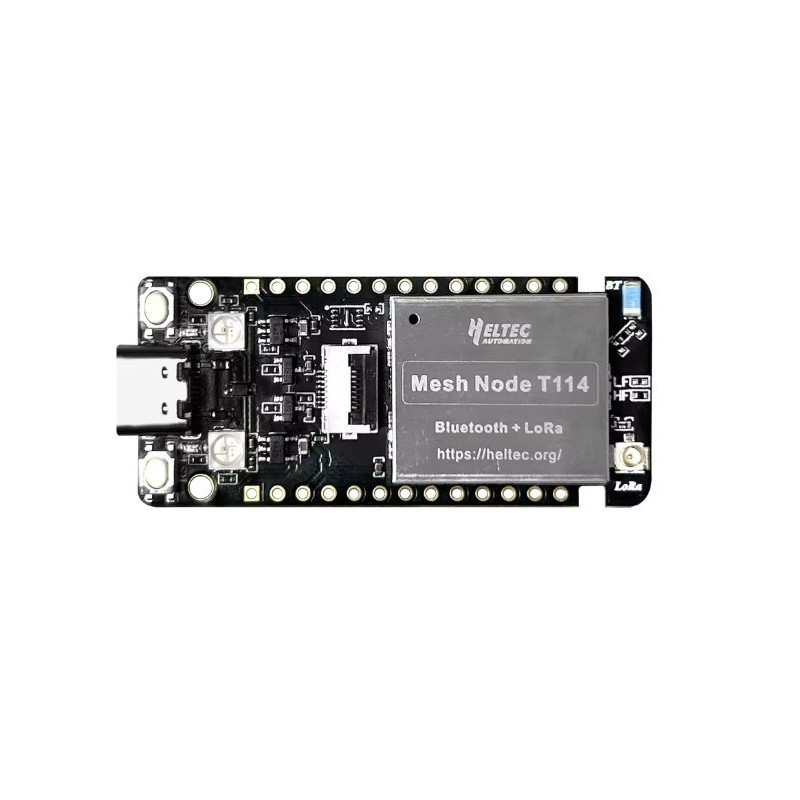

El Heltec Mesh Node T114 433MHz es una placa de desarrollo de bajo consumo, indicada para proyectos de comunicación LoRa, redes mesh, IoT, telemetría, sensores remotos y aplicaciones experimentales compatibles con Meshtastic, MeshCore y LoRaWAN.

La placa combina el microcontrolador nRF52840, con soporte para Bluetooth 5.0 / BLE, y el chipset LoRa SX1262, ofreciendo una base eficiente para proyectos de comunicación de largo alcance y bajo consumo energético.

Esta versión trabaja en la banda 433MHz, siendo adecuada para proyectos que utilicen esta frecuencia. La ficha Heltec indica, para la región EU433, funcionamiento entre 433.175 y 434.665MHz, debiendo respetarse siempre la legislación y los límites aplicables en el país donde se utilice el equipo.

El Mesh Node T114 dispone de varias opciones de alimentación y expansión, incluyendo USB-C, conector para batería de litio, conector para panel solar, conector para módulo GNSS y pines de expansión 2x13 de 2,54mm.

Gracias a su bajo consumo, con modo deep sleep indicado en aproximadamente 11uA, es una solución interesante para nodos LoRa alimentados por batería, dispositivos portátiles, sensores remotos, trackers y estaciones experimentales.

Esta referencia corresponde a la versión placa solamente, suministrada sin pantalla, sin caja y sin módulo GPS/GNSS. Estos accesorios pueden adquirirse por separado cuando estén disponibles.

Características principales

Placa de desarrollo LoRa / Mesh
Marca: Heltec
Modelo: Mesh Node T114
Frecuencia: 433MHz
Región indicada en la ficha Heltec: EU433
Rango EU433 indicado: 433.175 a 434.665MHz
MCU: nRF52840
Chipset LoRa: SX1262
Bluetooth: Bluetooth 5.0 / BLE / Bluetooth Mesh
Compatibilidad de proyectos: Meshtastic, MeshCore y LoRaWAN
Entornos de desarrollo: Heltec nRF52, Arduino y bibliotecas Heltec
Memoria ROM: 1M
SRAM: 256KB
Potencia máxima TX indicada: 21±1dBm
Sensibilidad máxima RX indicada: -135dBm en SF12, BW 125kHz
Consumo en deep sleep: aprox. 11uA
Consumo en tracker mode sleep: aprox. 22uA
Consumo con GPS OFF y TFT OFF: aprox. 9mA
Alimentación por USB: 3 a 5,5V mediante USB
Alimentación por batería: 3 a 4,2V
Conector USB: USB-C
Conector de batería: SH1.25 x 2 para batería de litio
Conector de panel solar: SH1.25 x 2
Conector de antena LoRa: IPEX1.0
Conector GNSS: 8 pines 1,25mm para módulo GNSS opcional
Pines de expansión: 2x13 pines, paso 2,54mm
Interfaces de hardware: USB 2.0, SPI, TWI/I2C, UART, PWM, QSPI, I2S, PDM, QDEC, entre otras
Temperatura de funcionamiento: -20°C a 70°C
Humedad de funcionamiento: hasta 90 por ciento, sin condensación
Dimensiones de la placa: 50,80 x 22,86mm
Pantalla: no incluida en esta versión
GPS / GNSS: no incluido en esta versión
Caja: no incluida en esta versión
Aplicación principal: desarrollo LoRa, redes mesh y proyectos IoT de bajo consumo

Contenido indicado

1 placa Heltec Mesh Node T114 433MHz
1 antena LoRa
2 conectores SH1.25 x 2 para batería
2 tiras de pines 2x13 de 2,54mm

Aplicaciones recomendadas

Proyectos Meshtastic en 433MHz
Proyectos MeshCore en 433MHz
Desarrollo LoRa y LoRaWAN
Redes mesh experimentales
Nodos LoRa de bajo consumo
Sensores remotos alimentados por batería
Telemetría y monitorización IoT
Proyectos con panel solar y batería LiPo
Trackers con módulo GNSS opcional
Prototipado con nRF52840 y SX1262
Proyectos maker, laboratorio, enseñanza y radioexperimentación

Nota importante

Antes del uso, confirmar siempre la frecuencia correcta, firmware deseado, antena adecuada para 433MHz, legislación aplicable, potencia configurada, tipo de batería, polaridad de los conectores, compatibilidad del módulo GNSS y necesidad de caja o protección mecánica.

No alimentar ni transmitir con el equipo sin la antena LoRa correctamente conectada. El uso sin antena puede provocar elevada ROE, reducir el alcance y dañar la etapa RF del chipset LoRa.

Esta versión es una placa abierta, sin caja. Evitar el contacto con superficies metálicas o conductoras mientras esté alimentada.

Este artículo corresponde únicamente al kit Heltec Mesh Node T114 433MHz sin pantalla, sin GPS y sin caja. Batería, panel solar, módulo GNSS, caja, cable USB, programador externo y otros accesorios no están incluidos, salvo indicación expresa en contrario.
