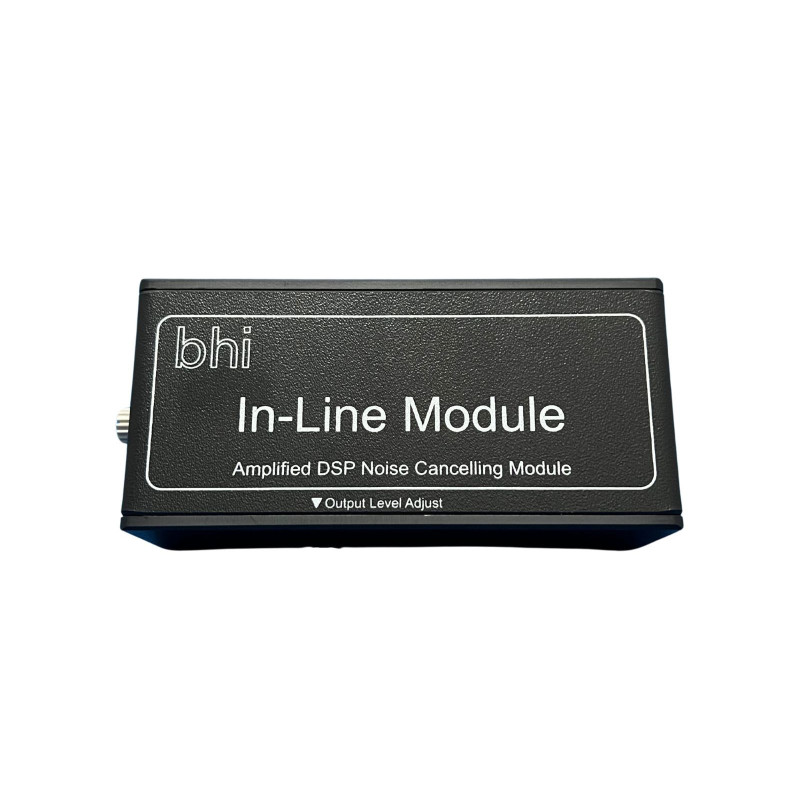

BHI In-Line Module - Módulo de cancelamento de ruído DSP

O Módulo em Linha com Cancelamento de Ruído bhi DSP é uma solução de melhoramento de áudio concebida para entusiastas de rádio e profissionais que operam em ambientes ruidosos. O módulo separa de forma inteligente os sinais de fala do ruído de fundo, garantindo uma clareza de áudio notável em várias bandas de rádio.

Fácil de ligar em linha com o seu rádio

O Módulo em Linha possui um amplificador de áudio de 5 W e está ligado entre o seu rádio e o altifalante. O áudio do altifalante é silenciado quando os auscultadores são ligados e, quando a unidade é desligada, a funcionalidade de bypass de áudio direciona o sinal diretamente para o altifalante.

Controlo simples de todos os recursos

O Módulo em Linha é alimentado por uma fonte de alimentação adequada de 10 a 16 V CC e possui um interruptor de três posições que liga a unidade e liga e desliga o cancelamento de ruído. O LED de "Estado" acende a vermelho quando a alimentação é aplicada e muda para verde quando o cancelamento de ruído está ativo. A unidade possui um LED de sobrecarga na entrada de áudio, um controlo de ajuste do nível de saída de áudio e é fornecida com um cabo de alimentação mono de 3,5 mm, cabo de alimentação CC com fusível, manual do utilizador e 4 pequenos pés de borracha.

Conteúdo da unidade

O Módulo In-Line utiliza um potente chip de processamento de áudio DSP que utiliza a tecnologia de cancelamento de ruído DSP da bhi. Este chip de alto desempenho oferece uma qualidade de som excecional e incorpora uma cadeia completa de sinal de áudio com conversores A/D de 16 bits e interfaces digitais para aceitar o sinal através da arquitetura de processamento digital totalmente flexível até ao nível de linha analógico.

O estágio de amplificação de áudio é fornecido por um chip amplificador de potência de áudio Classe D Mono sem filtro Texas Instruments TPA3111D1PWPP de 10 W, com 94% de eficiência, eliminando a necessidade de dissipadores de calor e poupando espaço na placa de circuito impresso.

Para quem é o módulo in-line?

Entusiastas do radioamadorismo

Comunicações marítimas

Estações base de rádio PMR

Estações base de intercomunicação

Principais características do chip DSP de áudio

Um sistema de áudio completo, baseado em DSP, com sinal misto, composto por um núcleo DSP duplo Harvard de 16 bits totalmente programável, um coprocessador WOLA de banco de filtros de ponto flutuante em bloco de alta resolução patenteado e um processador de entrada/saída (IOP), juntamente com diversos periféricos e interfaces que otimizam a arquitetura para o processamento de áudio.

Conversores integrados e saída energizada.

Consumo de energia ultrabaixo: menos de 5 mA a 20 MHz para suportar operações avançadas; tensão de alimentação de 1,8 V.

Gestão de energia "inteligente": incluindo o modo de espera de baixa corrente, requerendo apenas 0,05 mA.

Excelente fidelidade: gama dinâmica do sistema de 88 dB, ruído do sistema excecionalmente baixo e baixo atraso de grupo.

Cancelamento de ruído DSP

O cancelamento de ruído DSP em todos os nossos produtos utiliza técnicas que estudam os sinais nos domínios do tempo e da frequência em simultâneo. O algoritmo procura sinais com características de fala e ruído. Os sinais com características de fala modulada passam e outros sons com frequências de modulação superiores ou inferiores à fala são removidos, dependendo do nível de filtro selecionado (8 a 40 dB). Praticamente não há distorção do sinal de fala, mesmo para relações sinal-ruído extremamente baixas de 0 dB ou menos, e a tecnologia auto-adapta-se a ambientes com ruído variável, dispensando o treino do filtro de ruído. Se a relação sinal-ruído for extremamente baixa e/ou for selecionado um nível elevado de supressão de ruído, o sistema poderá gerar artefactos sob a forma de discurso ligeiramente robótico. Pode ajustar o nível de supressão de ruído de acordo com as suas necessidades.
