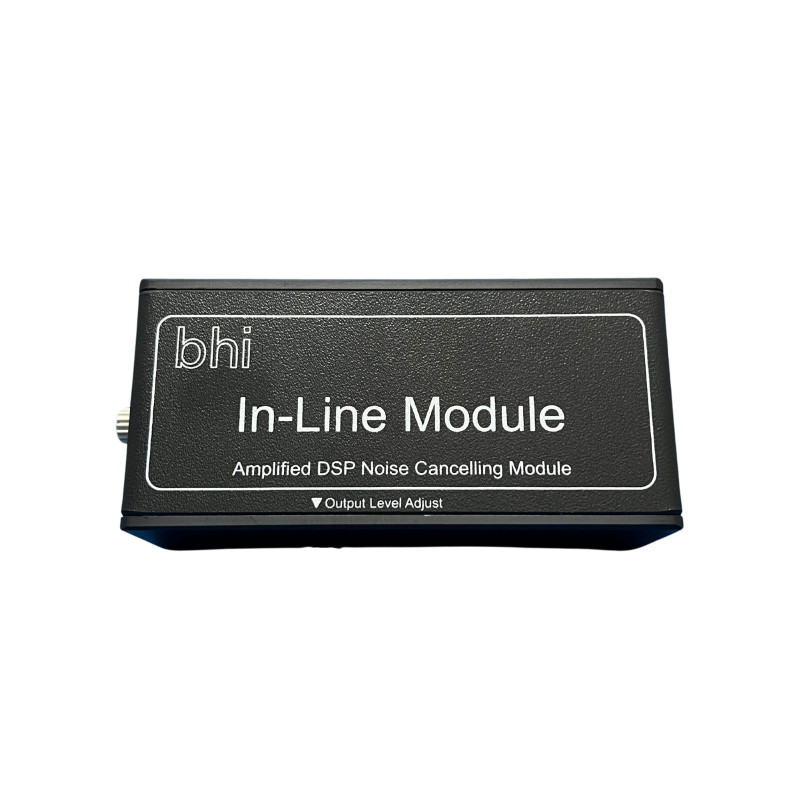

BHI In-Line Module - Módulo de cancelación de ruido DSP

El módulo en línea con cancelación de ruido bhi DSP es una solución de mejora de audio diseñada para radioaficionados y profesionales que operan en entornos ruidosos. El módulo separa inteligentemente las señales de voz del ruido de fondo, garantizando una claridad de audio excepcional en varias bandas de radio.

Fácil de conectar en línea con su radio.

El módulo en línea cuenta con un amplificador de audio de 5 W y se conecta entre la radio y el altavoz. El audio del altavoz se silencia al conectar los auriculares y, al apagar la unidad, la función de derivación de audio envía la señal directamente al altavoz.

Control sencillo de todas las funciones.

El módulo en línea se alimenta mediante una fuente de alimentación adecuada de 10 a 16 V CC y cuenta con un interruptor de tres posiciones que enciende la unidad y activa y desactiva la cancelación de ruido. El LED de estado se ilumina en rojo cuando se aplica energía y cambia a verde cuando la cancelación de ruido está activada. La unidad cuenta con un LED de sobrecarga de entrada de audio, un control de ajuste del nivel de salida de audio y se suministra con un cable mono de 3,5 mm, un cable de alimentación de CC con fusible, un manual de usuario y cuatro pequeñas patas de goma.

Contenido de la unidad

El módulo en línea utiliza un potente chip de procesamiento de audio DSP que utiliza la tecnología de cancelación de ruido DSP de bhi. Este chip de alto rendimiento ofrece una calidad de sonido excepcional e incorpora una cadena de señal de audio completa con convertidores A/D de 16 bits e interfaces digitales para convertir la señal a nivel de línea analógica, a través de una arquitectura de procesamiento digital totalmente flexible.

La etapa de amplificación de audio está compuesta por un chip amplificador de potencia de audio Texas Instruments TPA3111D1PWPP de 10 W, mono, sin filtro, clase D, con una eficiencia del 94 %, eliminando la necesidad de disipadores y ahorrando espacio en la placa de circuito impreso.

¿A quién está dirigido el módulo en línea? Aficionados a la radioafición

Comunicaciones marítimas

Estaciones base de radio PMR

Estaciones base de intercomunicación

Características clave del chip DSP de audio

Un sistema de audio completo basado en DSP y de señal mixta que consta de un núcleo DSP Harvard dual de 16 bits totalmente programable, un coprocesador de banco de filtros WOLA de punto flotante en bloques de alta resolución patentado y un procesador de entrada/salida (IOP), junto con varios periféricos e interfaces que optimizan la arquitectura para el procesamiento de audio.

Convertidores integrados y salida amplificada.

Consumo ultrabajo: inferior a 5 mA a 20 MHz para operaciones avanzadas; tensión de alimentación de 1,8 V.

Gestión inteligente de la energía: incluye modo de espera de baja corriente que requiere solo 0,05 mA.

Excelente fidelidad: rango dinámico del sistema de 88 dB, ruido de sistema excepcionalmente bajo y bajo retardo de grupo. Cancelación de ruido DSP

La cancelación de ruido DSP en todos nuestros productos utiliza técnicas que estudian señales en los dominios temporal y frecuencial simultáneamente. El algoritmo busca señales con características de voz y ruido. Las señales con características de voz modulada pasan y otros sonidos con frecuencias de modulación más altas o más bajas que las del habla se eliminan según el nivel de filtro seleccionado (de 8 a 40 dB). La distorsión de la señal de voz es prácticamente nula, incluso con relaciones señal-ruido extremadamente bajas de 0 dB o inferiores, y la tecnología se adapta automáticamente a entornos de ruido cambiantes, por lo que no requiere entrenamiento del filtro de ruido. Si la relación señal-ruido es extremadamente baja o se selecciona un nivel alto de supresión de ruido, el sistema puede generar artefactos en forma de voz ligeramente robótica. Puede ajustar el nivel de supresión de ruido según sus necesidades.
