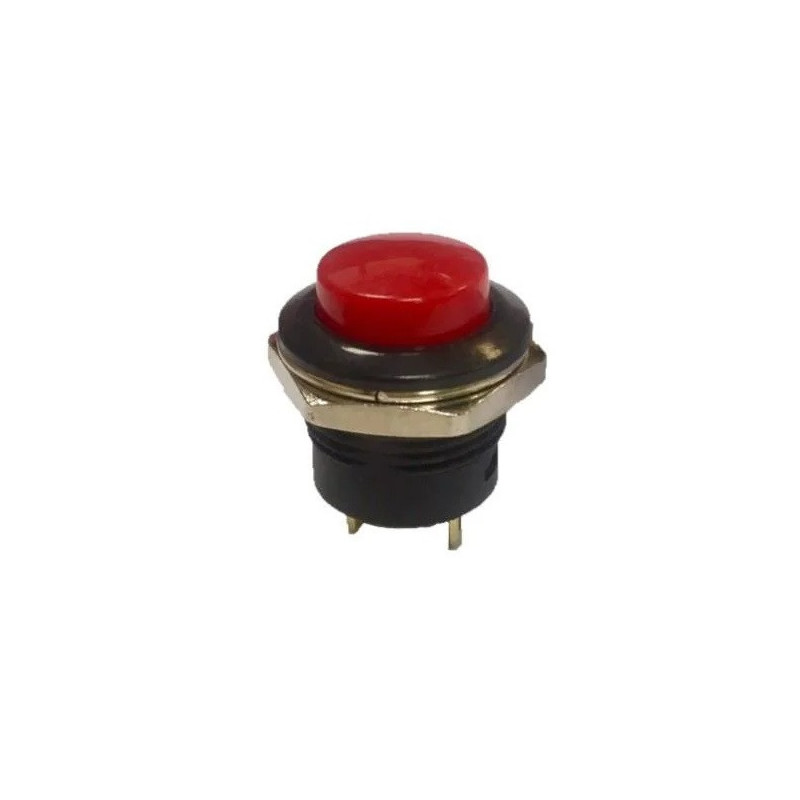

O SCI R13-507A-05BR é um interruptor de pressão momentâneo, indicado para montagem em painel em equipamentos eletrónicos, comandos, fontes de alimentação, caixas de controlo, painéis técnicos e projetos de eletrónica.

Este modelo possui configuração de contactos SPST-NO, ou seja, contacto normalmente aberto. A forma de comutação OFF-(ON) indica que o contacto permanece desligado em repouso e fecha apenas enquanto o botão está pressionado, regressando automaticamente à posição inicial quando é libertado.

O botão é vermelho, de formato circular e saliente, facilitando a identificação visual e a atuação manual. A montagem é feita em painel, com abertura recomendada de Ø16mm e espessura máxima de painel de 6mm.

Com terminais para soldar, capacidade de contacto de 3A / 250V AC, durabilidade elétrica de 6000 ciclos e temperatura de funcionamento de -25°C a 70°C, é uma solução simples e prática para aplicações de comando, acionamento momentâneo, reset, teste, ativação temporária ou sinalização funcional em circuitos compatíveis.

A ficha técnica da série R13-507 indica construção com atuador em ABS, base em PBT, terminais em latão prateado e montagem através de porca de fixação.

Características principais

Interruptor de pressão momentâneo
Fabricante / marca: SCI
Referência do fabricante: R13-507A-05BR
Série do fabricante: R13-507
Tipo de interruptor: de pressão
Número de posições: 2
Número de posições estáveis: 1
Configuração dos contactos: SPST-NO
Função de comutação: OFF-(ON)
Contacto normalmente aberto: sim
Funcionamento: momentâneo
Capacidade dos contactos AC: 3A / 250V AC
Iluminação: não disponível
Tipo de terminais: para soldar
Durabilidade elétrica: 6000 ciclos
Resistência máxima de contacto: 50mΩ
Forma do botão: circular, saliente
Cor do botão: vermelho
Dimensão da abertura de montagem: Ø16mm
Espessura máxima do painel: 6mm
Montagem: no painel
Material do corpo: plástico
Atuador: ABS, conforme ficha técnica da série
Base: PBT, conforme ficha técnica da série
Temperatura de trabalho: -25°C a 70°C
Peso bruto indicado: 5,95g
Aplicação principal: comando momentâneo em circuitos elétricos e eletrónicos compatíveis

Aplicações recomendadas

Botão de comando momentâneo
Botão de reset
Botão de teste
Painéis de controlo
Caixas eletrónicas
Fontes de alimentação
Equipamentos de bancada
Projetos DIY e prototipagem
Sistemas de sinalização e comando
Substituição de interruptores compatíveis
Montagem em painéis com furação Ø16mm
Circuitos onde seja necessário contacto normalmente aberto

Nota importante

Antes da compra, confirmar sempre a referência completa, função de comutação, configuração dos contactos, corrente e tensão do circuito, tipo de carga, diâmetro da furação, espessura do painel, tipo de terminais e compatibilidade com o equipamento original.

Este interruptor tem função OFF-(ON), ou seja, é momentâneo. Não fica ligado depois de soltar o botão. Para aplicações onde seja necessário manter o circuito ligado após pressionar, deve ser escolhido um interruptor com função estável adequada.

A capacidade indicada de 3A / 250V AC deve ser respeitada. Em cargas indutivas, motores, relés, transformadores ou circuitos DC, a capacidade real pode ser diferente e deve ser confirmada no projeto.

Este artigo corresponde apenas ao interruptor SCI R13-507A-05BR. Cabos, terminais, conectores, caixa, painel, fonte de alimentação e outros acessórios não estão incluídos, salvo indicação expressa em contrário.
