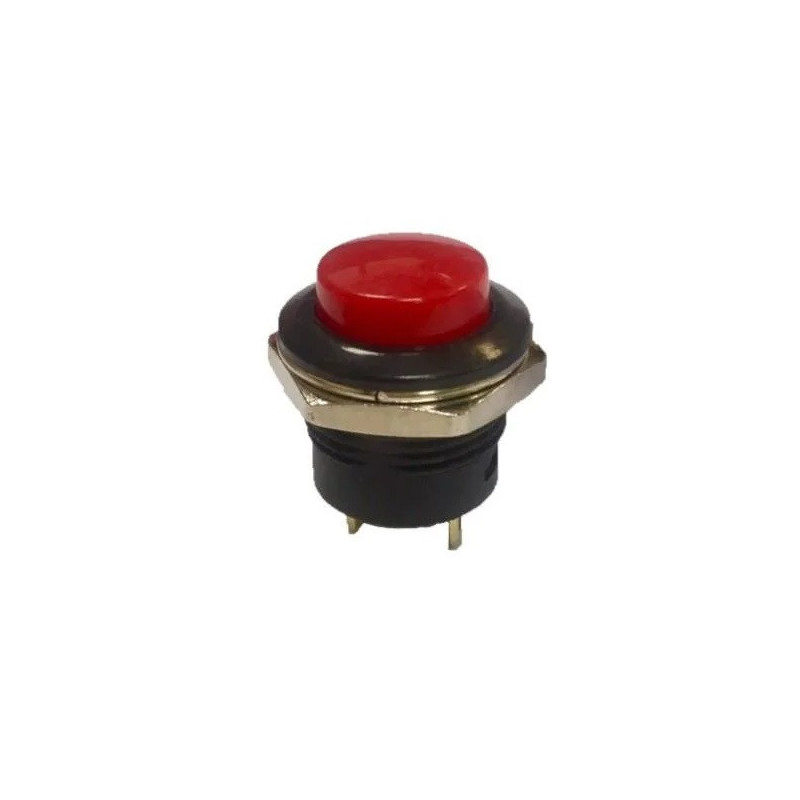

El SCI R13-507A-05BR es un interruptor pulsador momentáneo, indicado para montaje en panel en equipos electrónicos, mandos, fuentes de alimentación, cajas de control, paneles técnicos y proyectos de electrónica.

Este modelo dispone de configuración de contactos SPST-NO, es decir, contacto normalmente abierto. La forma de conmutación OFF-(ON) indica que el contacto permanece apagado en reposo y se cierra únicamente mientras el botón está presionado, volviendo automáticamente a la posición inicial al soltarlo.

El botón es rojo, de forma circular y saliente, facilitando la identificación visual y la actuación manual. El montaje se realiza en panel, con abertura recomendada de Ø16mm y espesor máximo de panel de 6mm.

Con terminales para soldar, capacidad de contacto de 3A / 250V AC, durabilidad eléctrica de 6000 ciclos y temperatura de funcionamiento de -25°C a 70°C, es una solución sencilla y práctica para aplicaciones de mando, accionamiento momentáneo, reset, prueba, activación temporal o señalización funcional en circuitos compatibles.

La ficha técnica de la serie R13-507 indica construcción con actuador en ABS, base en PBT, terminales de latón plateado y montaje mediante tuerca de fijación.

Características principales

Interruptor pulsador momentáneo
Fabricante / marca: SCI
Referencia del fabricante: R13-507A-05BR
Serie del fabricante: R13-507
Tipo de interruptor: pulsador
Número de posiciones: 2
Número de posiciones estables: 1
Configuración de contactos: SPST-NO
Función de conmutación: OFF-(ON)
Contacto normalmente abierto: sí
Funcionamiento: momentáneo
Capacidad de contactos AC: 3A / 250V AC
Iluminación: no disponible
Tipo de terminales: para soldar
Durabilidad eléctrica: 6000 ciclos
Resistencia máxima de contacto: 50mΩ
Forma del botón: circular, saliente
Color del botón: rojo
Dimensión de abertura de montaje: Ø16mm
Espesor máximo del panel: 6mm
Montaje: en panel
Material del cuerpo: plástico
Actuador: ABS, según ficha técnica de la serie
Base: PBT, según ficha técnica de la serie
Temperatura de trabajo: -25°C a 70°C
Peso bruto indicado: 5,95g
Aplicación principal: mando momentáneo en circuitos eléctricos y electrónicos compatibles

Aplicaciones recomendadas

Botón de mando momentáneo
Botón de reset
Botón de prueba
Paneles de control
Cajas electrónicas
Fuentes de alimentación
Equipos de banco
Proyectos DIY y prototipado
Sistemas de señalización y mando
Sustitución de interruptores compatibles
Montaje en paneles con perforación Ø16mm
Circuitos donde sea necesario contacto normalmente abierto

Nota importante

Antes de la compra, confirmar siempre la referencia completa, función de conmutación, configuración de contactos, corriente y tensión del circuito, tipo de carga, diámetro de perforación, espesor del panel, tipo de terminales y compatibilidad con el equipo original.

Este interruptor tiene función OFF-(ON), es decir, es momentáneo. No permanece conectado después de soltar el botón. Para aplicaciones donde sea necesario mantener el circuito conectado después de pulsar, debe elegirse un interruptor con función estable adecuada.

La capacidad indicada de 3A / 250V AC debe respetarse. En cargas inductivas, motores, relés, transformadores o circuitos DC, la capacidad real puede ser diferente y debe confirmarse en el proyecto.

Este artículo corresponde únicamente al interruptor SCI R13-507A-05BR. Cables, terminales, conectores, caja, panel, fuente de alimentación y otros accesorios no están incluidos, salvo indicación expresa en contrario.
