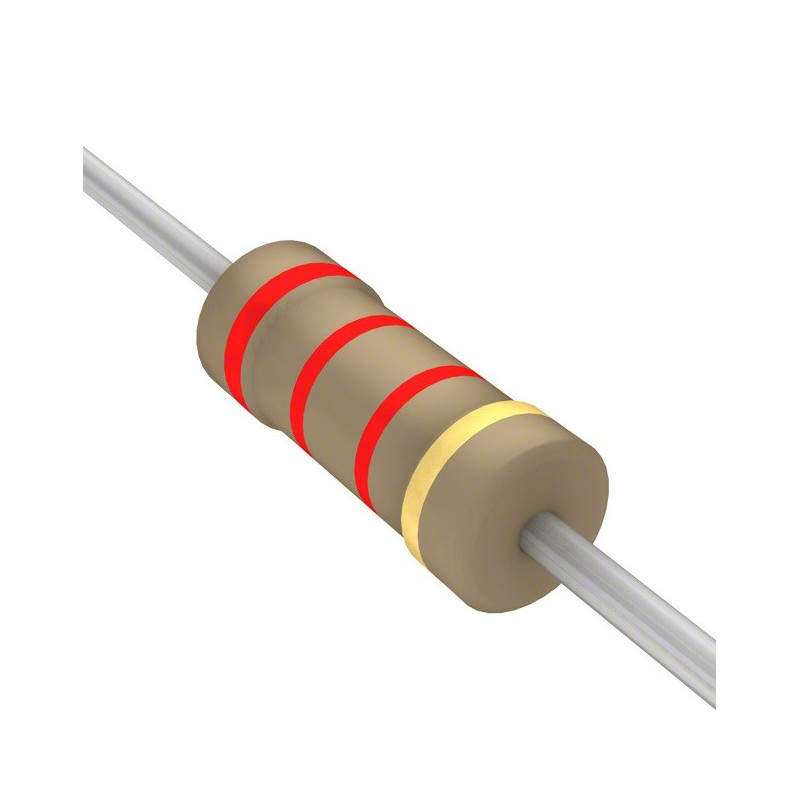

A Stackpole CF14JT2K20 é uma resistência axial de filme de carbono para montagem em furo passante, indicada para utilização geral em circuitos eletrónicos, reparações, prototipagem e pequenas montagens.

Com valor nominal de 2,2kΩ, potência de 1/4W / 0,25W e tolerância de ±5%, é adequada para aplicações de sinal, polarização, divisores de tensão, limitação de corrente, circuitos de controlo, equipamentos eletrónicos e projetos de bancada.

A construção em filme de carbono oferece uma solução económica e fiável para aplicações comerciais e industriais de uso geral. O formato axial facilita a montagem em placas perfuradas, PCBs THT e circuitos experimentais.

Características principais

• Resistência axial para montagem THT
• Marca: Stackpole Electronics
• Referência: CF14JT2K20
• Série: CF
• Valor resistivo: 2,2kΩ
• Potência: 0,25W / 1/4W
• Tolerância: ±5%
• Tecnologia: filme de carbono
• Montagem: furo passante / THT
• Encapsulamento: axial
• Número de terminais: 2
• Coeficiente de temperatura indicado: 0 a -400 ppm/°C
• Temperatura de operação: -55°C a +155°C
• Dimensões aproximadas do corpo: Ø2,30 mm x 6,00 mm
• Revestimento retardante de chama
• Compatível com montagem automática/inserção automática
• Produto sem chumbo
• Compatível com RoHS e REACH
• Sem halogéneos

Aplicações recomendadas

• Reparação de equipamentos eletrónicos
• Prototipagem em breadboard, placa perfurada ou PCB
• Divisores de tensão
• Polarização de transístores
• Limitação de corrente
• Circuitos de sinal
• Equipamentos de áudio e rádio
• Fontes de alimentação e circuitos auxiliares
• Projetos de eletrónica geral
• Manutenção técnica e bancada de trabalho

Nota importante

Antes da aplicação, confirmar sempre o valor resistivo, potência dissipada no circuito, tolerância e temperatura de funcionamento. Em circuitos onde exista dissipação próxima do limite de potência, deve ser considerada margem de segurança adequada.
