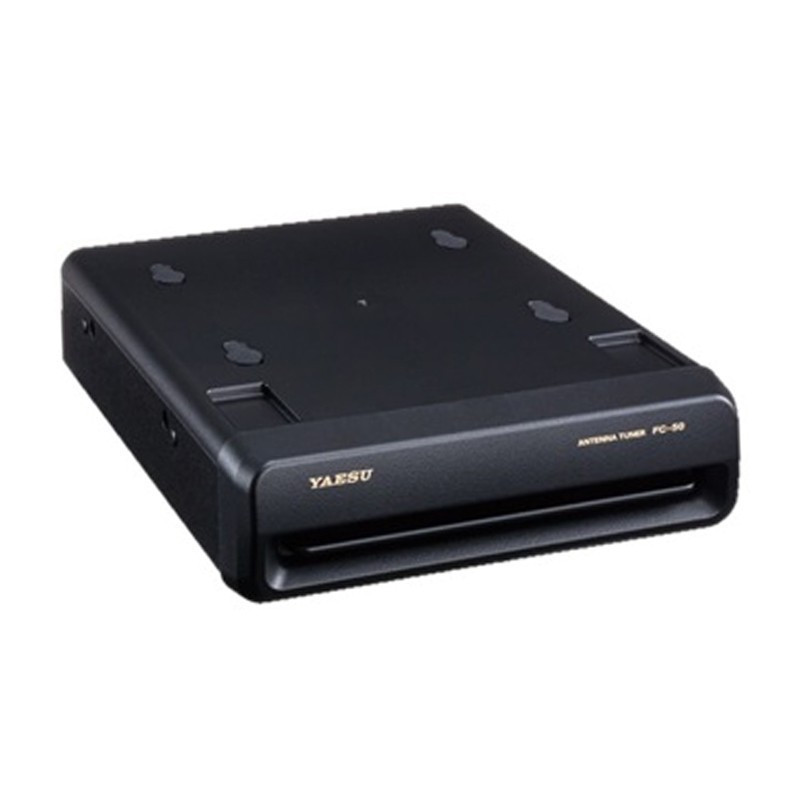

Yaesu FC-50 Acoplador Automático de Antena para FT-891 100W

O Yaesu FC-50 é um acoplador automático de antena compacto, desenvolvido especificamente para utilização com o transceptor Yaesu FT-891.

Controlado por microprocessador, o FC-50 responde diretamente aos comandos do FT-891 e permite adaptar a impedância da antena nas bandas de radioamador de 160 metros a 6 metros, oferecendo uma solução prática para operação em estação fixa, móvel ou portátil com antenas compatíveis.

Em HF, o acoplador trabalha na faixa de 1,8 MHz a 29,7 MHz, com gama de adaptação de 16 Ω a 150 Ω, equivalente até cerca de ROE/SWR 3:1. Na banda dos 50 MHz, cobre 50 MHz a 54 MHz, com gama de adaptação de 25 Ω a 100 Ω, equivalente até cerca de ROE/SWR 2:1.

O FC-50 suporta potência máxima de 100W, utiliza potência de sintonia entre 4W e 60W e efetua a adaptação em 5 segundos ou menos, dependendo das condições da antena e da impedância apresentada ao acoplador.

O equipamento inclui 100 canais de memória de adaptação, permitindo recuperar rapidamente ajustes anteriores, o que acelera o processo de sintonia em frequências já utilizadas. O ventilador incorporado ajuda a manter a estabilidade térmica dos componentes internos de adaptação, mesmo dentro da caixa compacta.

O desenho físico permite que o FC-50 seja montado diretamente por baixo do Yaesu FT-891, criando um conjunto compacto e integrado. Para instalação separada ou em viatura, pode ser necessário suporte adicional, como o MMB-82, conforme o tipo de montagem pretendido.

Características principais

• Acoplador / sintonizador automático de antena
• Marca: Yaesu
• Modelo: FC-50
• Desenvolvido especificamente para o Yaesu FT-891
• Controlado diretamente pelo transceptor
• Cobertura: 160m a 6m
• Faixa de frequência: 1,8–29,7 MHz + 50–54 MHz
• Impedância de entrada: 50 Ω
• Potência máxima: 100W
• Potência de sintonia: 4W a 60W
• Tempo de sintonia: 5 segundos ou menos
• Memórias de adaptação: 100 canais
• Ventilador interno para estabilidade térmica
• Conectores coaxiais tipo M / SO-239
• Conector de controlo por cabo dedicado
• Alimentação: 13,8V DC ±15%, fornecida pelo transceptor
• Temperatura de funcionamento: -10°C a +50°C
• Dimensões: 155 x 45 x 210,5 mm
• Peso aproximado: 1,35 kg
• Montagem compacta integrada com o FT-891

Gama de adaptação de impedância

• 1,8–29,7 MHz: 16 Ω a 150 Ω, até cerca de ROE/SWR 3:1
• 50–54 MHz: 25 Ω a 100 Ω, até cerca de ROE/SWR 2:1

Conteúdo da embalagem

• Acoplador automático de antena Yaesu FC-50
• Cabo coaxial de ligação ao FT-891, aprox. 0,5 m
• Cabo de controlo, aprox. 0,5 m
• 4 pés para instalação no FT-891
• Parafusos de montagem
• 2 placas de união
• 2 fitas adesivas almofadadas
• Manual de instalação

Aplicações recomendadas

• Utilização com Yaesu FT-891
• Estações HF/50 MHz
• Operação móvel
• Operação portátil
• Estações fixas compactas
• Radioamadorismo em HF e 6m
• Antenas coaxiais compatíveis
• Operação em bandas de 160m a 6m
• Instalações onde seja necessário ajuste automático de antena

Nota importante

O Yaesu FC-50 não deve ser considerado um acoplador universal para qualquer tipo de antena. Antenas de fio longo ou antenas com impedância fora das gamas especificadas podem não ser corretamente adaptadas. Para melhor desempenho, a antena e o cabo coaxial devem apresentar impedância dentro dos limites indicados pelo fabricante.

Antes de ligar ou desligar cabos, o equipamento deve estar desligado. Não ligar ou desligar o cabo de controlo ou o cabo coaxial durante a transmissão. Também não devem ser colocados objetos junto às aberturas de ventilação do FC-50.
