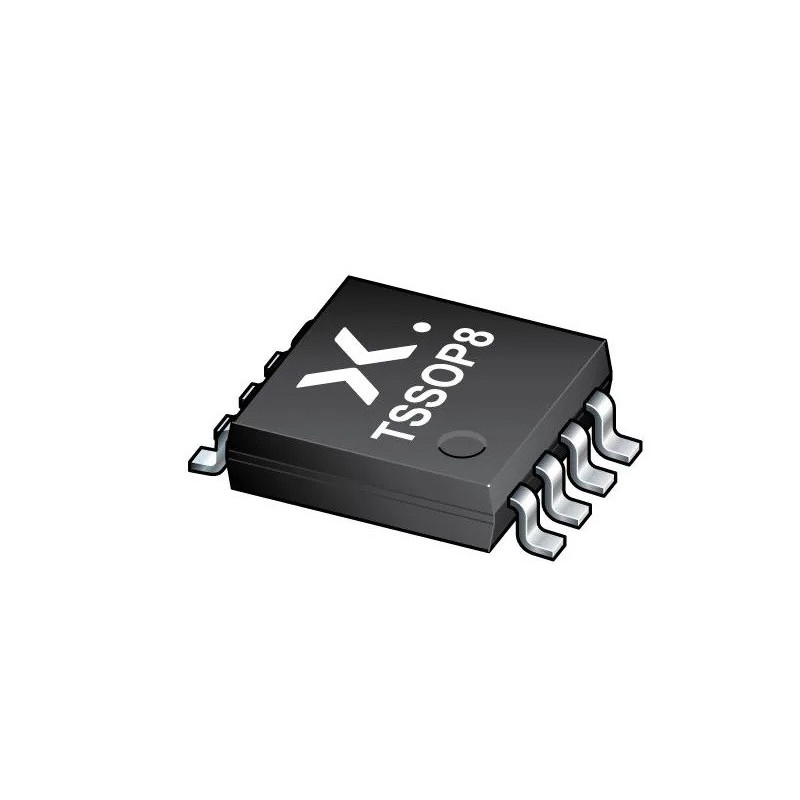

74LVC1G74DP-Q100H TSSOP-8 SMD AEC-Q100 Flip-Flop Tipo D Nexperia

O 74LVC1G74DP-Q100H é um circuito integrado lógico da família 74LVC, fabricado pela Nexperia, composto por um flip-flop tipo D com disparo por flanco positivo.

Este componente possui entrada de dados D, entrada de clock CP, entradas independentes de set e reset, bem como saídas complementares Q e /Q. O estado presente na entrada D é armazenado no flip-flop na transição de clock de nível baixo para nível alto, permitindo criar circuitos de memória lógica, sincronização e controlo digital.

Com alimentação entre 1,65V e 5,5V, entradas tolerantes a 5,5V, baixo consumo CMOS e compatibilidade com níveis TTL, o 74LVC1G74DP-Q100H é adequado para sistemas digitais de baixa tensão, interfaces lógicas, equipamentos eletrónicos, módulos de controlo, instrumentação e aplicações onde seja necessária boa imunidade ao ruído.

A qualificação AEC-Q100 Grade 1 torna este componente adequado para aplicações automotivas e ambientes exigentes, com funcionamento até +125°C. O encapsulamento TSSOP-8 permite montagem compacta em placas de circuito impresso com tecnologia SMD/SMT.

Características principais

Flip-flop tipo D
Fabricante / marca: Nexperia
Família lógica: 74LVC
Referência: 74LVC1G74DP-Q100H
Categoria: Flip-Flops / Logic ICs
Número de circuitos: 1 circuito
Número de bits: 1 bit
Tipo de disparo: flanco positivo
Entradas: D, CP, SD e RD
Saídas: Q e /Q
Tipo de lógica: CMOS / TTL
Polaridade: inversora / não inversora
Tensão de alimentação mínima: 1,65V
Tensão de alimentação máxima: 5,5V
Entradas tolerantes a sobretensão: até 5,5V
Frequência máxima de clock: 200MHz
Tempo de propagação: 4,1ns
Corrente de saída: ±24mA a VCC = 3,0V
Baixo consumo: tecnologia CMOS
Função IOFF: suporta modo parcial de power-down
Imunidade ao ruído: elevada
Montagem: SMD / SMT
Encapsulamento: TSSOP-8
Package / case: TSSOP-8 / DP
Número de pinos: 8
Temperatura mínima de operação: -40°C
Temperatura máxima de operação: +125°C
Qualificação: AEC-Q100 Grade 1
RoHS: Sim
Peso aproximado: 191mg
Adequado para lógica digital, sincronização e aplicações automotivas

Aplicações recomendadas

Circuitos lógicos digitais
Sincronização de sinais
Retenção de estado lógico
Divisores e circuitos sequenciais
Sistemas de controlo digital
Interfaces entre lógica 3,3V e 5V
Equipamentos automotivos
Instrumentação eletrónica
Módulos de controlo
Placas de desenvolvimento e protótipos SMD
Reparação de equipamentos eletrónicos
Projetos eletrónicos que necessitem de flip-flop tipo D compacto

Nota importante

Antes da aplicação, confirmar sempre a tensão de alimentação, pinagem, encapsulamento, frequência de clock, tempos de propagação, níveis lógicos, corrente de saída e compatibilidade com o circuito original. O 74LVC1G74DP-Q100H é um componente SMD com encapsulamento compacto, pelo que devem ser respeitadas a orientação do pino 1, as boas práticas de soldadura e o layout recomendado para circuitos digitais. Embora tenha entradas tolerantes a 5,5V, a aplicação deve respeitar sempre os limites indicados pelo fabricante.
