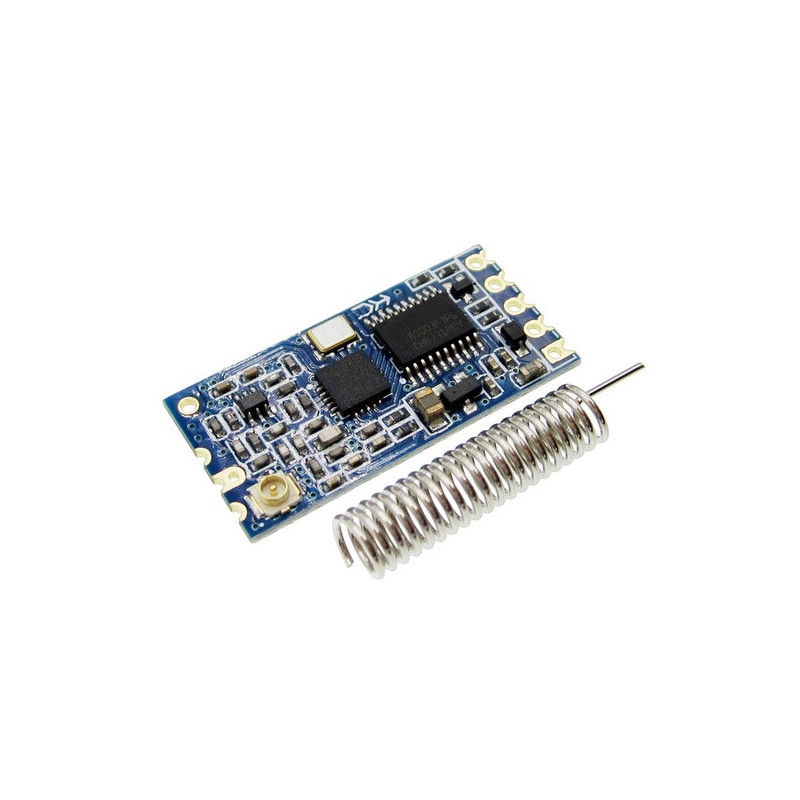

Módulo Transceptor RF HC-12 SI4463 433MHz UART TTL Alcance 1000m

O HC-12 é um módulo transceptor RF sem fios de porta série, concebido para criar uma ligação de dados transparente entre dois equipamentos através de comunicação UART TTL.

Este módulo integra o chip RF SI4463 e um microcontrolador interno, permitindo transmitir e receber dados através da banda 433,4 a 473,0MHz sem que o utilizador tenha de gerir diretamente a parte de rádio. Para o circuito principal, o funcionamento é semelhante a uma ligação série: os dados enviados pela UART de um lado são transmitidos por RF e recebidos por outro módulo compatível.

Com alimentação de 3,2V a 5,5V, interface UART TTL compatível com 3,3V e 5V, potência máxima de transmissão de 20dBm e alcance de referência até 1000m, o HC-12 é adequado para projetos de comunicação sem fios, telemetria, automação, sensores remotos, sistemas de monitorização, robótica e projetos com microcontroladores.

O módulo suporta modos de transmissão transparentes, incluindo FU1, FU2 e FU3. O modo FU3 é o modo predefinido e privilegia a velocidade máxima. Para maior alcance, recomenda-se utilizar velocidades de transmissão mais baixas e antena adequada. O alcance real depende sempre da antena, alimentação, velocidade, obstáculos, interferências e condições do local.

Este módulo não é Wi-Fi nem Bluetooth. É uma solução RF série, indicada para ligação ponto-a-ponto ou comunicação simples entre módulos HC-12 compatíveis.

Características principais

Módulo transceptor RF sem fios
Modelo: HC-12 / HC12
Chip RF: SI4463
Tipo de comunicação: UART TTL transparente
Banda de frequência: 433,4 a 473,0MHz
Frequência habitual: 433MHz
Alcance de referência: até 1000m
Potência máxima de transmissão: 20dBm
Tensão de alimentação: 3,2V a 5,5V
Interface de comunicação: UART TTL 3,3V / 5V
Velocidade UART típica: 1200 a 115200 bps
Velocidade predefinida: 9600 bps
Modos de operação: FU1, FU2 e FU3
Modo predefinido: FU3
Corrente em repouso no modo FU3: aproximadamente 16mA
Corrente em repouso no modo FU1: aproximadamente 3,6mA
Corrente em repouso no modo FU2: aproximadamente 80µA
Interface de antena: antena de mola / tomada de antena
Dimensões aproximadas: 27,4 x 13,2 x 4mm
Temperatura mínima de funcionamento: -25°C
Temperatura máxima de funcionamento: +75°C
Tipo de módulo: transceptor série RF
Categoria: módulos Bluetooth / Wi-Fi / RF / LAN
Fabricante / marca: não especificado pelo fornecedor
Adequado para Arduino, ESP32, Raspberry Pi e outros sistemas com UART compatível

Aplicações recomendadas

Comunicação série sem fios
Projetos Arduino
Projetos ESP32
Projetos Raspberry Pi com interface UART compatível
Telemetria de baixa velocidade
Sensores remotos
Automação e controlo à distância
Robótica
Sistemas de monitorização
Comunicação entre microcontroladores
Projetos RF na banda 433MHz
Ligações ponto-a-ponto entre módulos HC-12
Estações remotas e pequenos sistemas de dados
Projetos DIY de eletrónica e rádio

Nota importante

Antes da aplicação, confirmar sempre a tensão de alimentação, níveis lógicos UART, pinagem, velocidade de comunicação, modo de operação, antena, potência, frequência usada e compatibilidade legal da banda RF no país de utilização.

O alcance de 1000m é um valor de referência e depende fortemente das condições reais, incluindo linha de vista, antena, altura de instalação, obstáculos, interferências, velocidade de transmissão e qualidade da alimentação. Para maior alcance, utilizar velocidade mais baixa e antena adequada.

Este módulo trabalha por comunicação série sem fios e normalmente funciona em modo half-duplex, pelo que não deve ser tratado como uma ligação full-duplex permanente. Para aplicações importantes, recomenda-se implementar no software mecanismos de confirmação, repetição de envio e verificação de dados, de forma a reduzir perdas causadas por interferências ou falhas de comunicação.

A utilização de módulos RF deve respeitar sempre a regulamentação local aplicável à banda de 433MHz, incluindo limites de potência, canal, ocupação e finalidade de utilização.
