O Heltec Mesh Node T114 868MHz com ecrã é uma placa de desenvolvimento de baixo consumo, indicada para projetos de comunicação LoRa, redes mesh, IoT, telemetria, sensores remotos e aplicações experimentais compatíveis com Meshtastic, MeshCore e LoRaWAN.

A placa combina o microcontrolador nRF52840, com suporte para Bluetooth 5.0 / BLE, e o chipset LoRa SX1262, oferecendo uma base eficiente para projetos de comunicação de longo alcance e baixo consumo energético.

Esta versão opera na banda 868MHz, sendo adequada para projetos que utilizem a faixa europeia EU868. A ficha Heltec indica, para a região EU868, operação entre 863 e 870MHz, devendo a utilização respeitar sempre a legislação e limites aplicáveis no país onde o equipamento é usado.

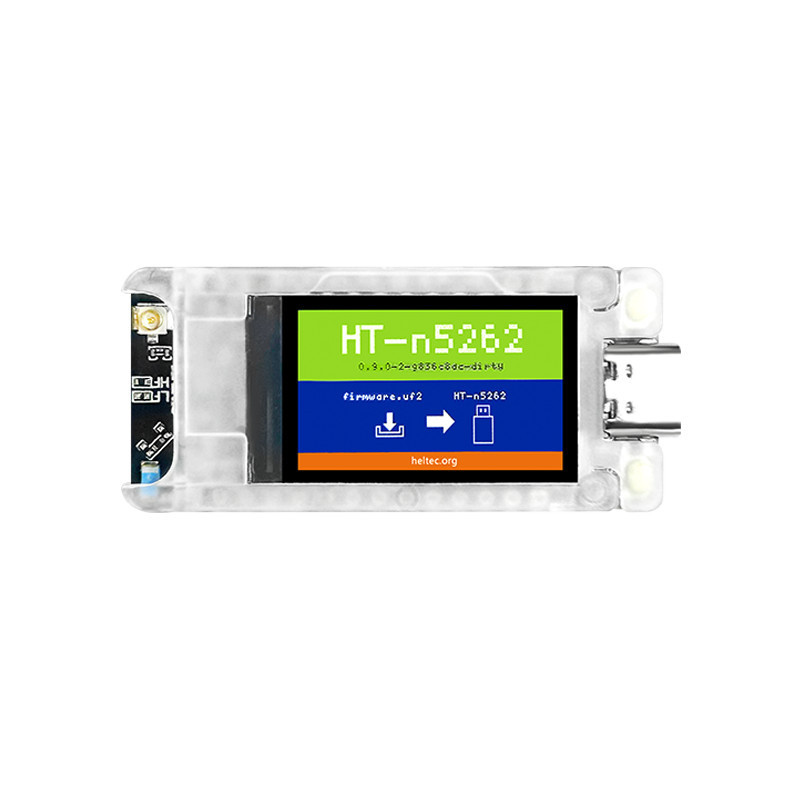

Ao contrário da versão sem ecrã, esta referência inclui ecrã TFT-LCD de 1,14 polegadas, com resolução 135 x 240 e até 262 mil cores, permitindo visualizar informações do dispositivo, estado, menus ou dados do firmware compatível.

O Mesh Node T114 possui várias opções de alimentação e expansão, incluindo USB-C, conetor para bateria de lítio, conetor para painel solar, conetor para módulo GNSS e pinos de expansão 2x13 de 2,54mm.

Graças ao baixo consumo, com modo deep sleep indicado em cerca de 11uA, é uma solução interessante para nós LoRa alimentados por bateria, dispositivos portáteis, sensores remotos, trackers e estações experimentais.

Esta referência corresponde à versão com ecrã, fornecida sem caixa e sem módulo GPS/GNSS. Estes acessórios podem ser adquiridos separadamente quando disponíveis.

Características principais

Placa de desenvolvimento LoRa / Mesh
Marca: Heltec
Modelo: Mesh Node T114
Frequência: 868MHz
Região indicada na ficha Heltec: EU868
Gama EU868 indicada: 863 a 870MHz
MCU: nRF52840
Chipset LoRa: SX1262
Bluetooth: Bluetooth 5.0 / BLE / Bluetooth Mesh
Compatibilidade de projetos: Meshtastic, MeshCore e LoRaWAN
Ambientes de desenvolvimento: Heltec nRF52, Arduino, PlatformIO e bibliotecas Heltec
Memória ROM: 1M
SRAM: 256KB
Ecrã: TFT-LCD de 1,14"
Resolução do ecrã: 135 x 240
Cores do ecrã: até 262 mil cores
Potência máxima TX indicada: 21±1dBm
Sensibilidade máxima RX indicada: -135dBm em SF12, BW 125kHz
Consumo em deep sleep: cerca de 11uA
Consumo em tracker mode sleep: cerca de 22uA
Consumo com GPS OFF e TFT OFF: cerca de 9mA
Consumo com GPS OFF e TFT ON: cerca de 20mA
Consumo com GPS ON e TFT ON: cerca de 51mA
Alimentação por USB: 3 a 5,5V via USB
Alimentação por bateria: 3 a 4,2V
Conetor USB: USB-C
Conetor de bateria: SH1.25 x 2 para bateria de lítio
Conetor de painel solar: SH1.25 x 2
Conetor de antena LoRa: IPEX1.0
Conetor GNSS: 8 pinos 1,25mm para módulo GNSS opcional
Pinos de expansão: 2x13 pinos, passo 2,54mm
Interfaces de hardware: USB 2.0, SPI, TWI/I2C, UART, PWM, QSPI, I2S, PDM, QDEC, entre outras
Temperatura de operação: -20°C a 70°C
Humidade de operação: até 90 por cento, sem condensação
Dimensões da placa: 50,80 x 22,86mm
GPS / GNSS: não incluído nesta versão
Caixa: não incluída nesta versão
Aplicação principal: desenvolvimento LoRa, redes mesh e projetos IoT de baixo consumo

Conteúdo indicado

1 placa Heltec Mesh Node T114 868MHz com ecrã
1 antena LoRa
2 conectores SH1.25 x 2 para bateria
2 barras de pinos 2x13 de 2,54mm

Aplicações recomendadas

Projetos Meshtastic em 868MHz
Projetos MeshCore em 868MHz
Desenvolvimento LoRa e LoRaWAN EU868
Redes mesh experimentais
Nós LoRa de baixo consumo com ecrã local
Sensores remotos alimentados por bateria
Telemetria e monitorização IoT
Projetos com painel solar e bateria LiPo
Trackers com módulo GNSS opcional
Prototipagem com nRF52840 e SX1262
Projetos maker, laboratório, ensino e radioexperimentação

Nota importante

Antes da utilização, confirmar sempre a frequência correta, firmware pretendido, antena adequada para 868MHz, legislação aplicável, potência configurada, tipo de bateria, polaridade dos conectores, compatibilidade do módulo GNSS e necessidade de caixa ou proteção mecânica.

Não alimentar nem transmitir com o equipamento sem a antena LoRa corretamente ligada. A utilização sem antena pode provocar elevada onda estacionária, reduzir o alcance e danificar o estágio RF do chipset LoRa.

Esta versão é uma placa aberta, sem caixa. Evitar contacto com superfícies metálicas ou condutoras enquanto estiver alimentada.

Este artigo corresponde ao kit Heltec Mesh Node T114 868MHz com ecrã, sem GPS e sem caixa. Bateria, painel solar, módulo GNSS, caixa, cabo USB, programador externo e outros acessórios não estão incluídos, salvo indicação expressa em contrário.
