A Hari G5RV é uma antena de fio multibanda robusta e versátil, indicada para estações de radioamador que pretendem trabalhar várias bandas de HF utilizando uma única antena.

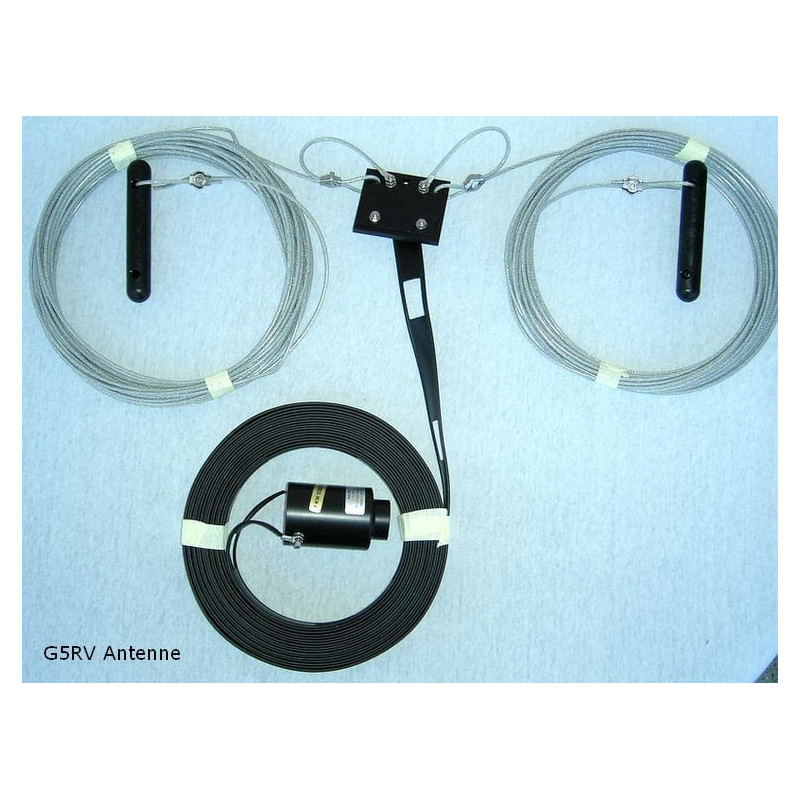

O sistema é constituído por um dipolo com aproximadamente 31 metros de comprimento e por uma linha de alimentação paralela de 450 Ω, com cerca de 9,5 metros. Esta linha atua como secção de adaptação e termina num balun de corrente 1:1 encapsulado, ao qual pode ser ligado um cabo coaxial de 50 Ω.

A antena cobre diretamente as bandas de 80, 40, 20, 15 e 10 metros. Dependendo da instalação e da frequência utilizada, a ROE pode situar-se aproximadamente entre 1:1 e 4:1, pelo que normalmente será necessário utilizar um sintonizador de antena. Com um acoplador adequado, também pode funcionar nas bandas WARC, embora com eficiência variável.

A construção utiliza fio de aço entrançado de 3 mm, revestido com plástico resistente às condições atmosféricas. Pode ser instalada horizontalmente, em configuração V invertido ou com as extremidades ligeiramente dobradas quando o espaço disponível for limitado.

Características principais

• Marca: Hari
• Modelo: G5RV
• Tipo: dipolo de fio multibanda
• Bandas principais: 80, 40, 20, 15 e 10 m
• Comprimento total: aproximadamente 31 m
• Linha paralela: aproximadamente 9,5 m
• Impedância da linha paralela: 450 Ω
• Impedância da ligação coaxial: 50 Ω
• Balun incluído: corrente 1:1, encapsulado
• Conector: SO-239
• Potência máxima: 1000 W
• Fio da antena: aço entrançado de 3 mm com revestimento plástico
• ROE típica nas bandas indicadas: aproximadamente 1:1 a 4:1
• Configurações possíveis: horizontal, inclinada ou V invertido
• Peso aproximado: 1,3 kg

Conteúdo da embalagem

• Antena dipolo Hari G5RV
• Linha paralela de alimentação de 450 Ω
• Balun de corrente 1:1
• Isoladores

Aplicações recomendadas

• Estações fixas de radioamador em HF
• Comunicações nas bandas de 80 a 10 metros
• Operação multibanda com uma única antena
• Instalação horizontal ou em V invertido
• Utilização com transceptores e amplificadores até 1000 W
• Receção de comunicações em ondas curtas

Nota importante

Esta antena deverá ser utilizada com um sintonizador de antena, especialmente nas frequências onde a ROE ultrapasse a capacidade de adaptação direta do transceptor.

A linha paralela de 450 Ω deve ficar afastada de elementos metálicos e descer, sempre que possível, perpendicularmente ao dipolo. O cabo coaxial de 50 Ω e a ficha PL-259 para ligação ao conector SO-239 não estão indicados como incluídos.
