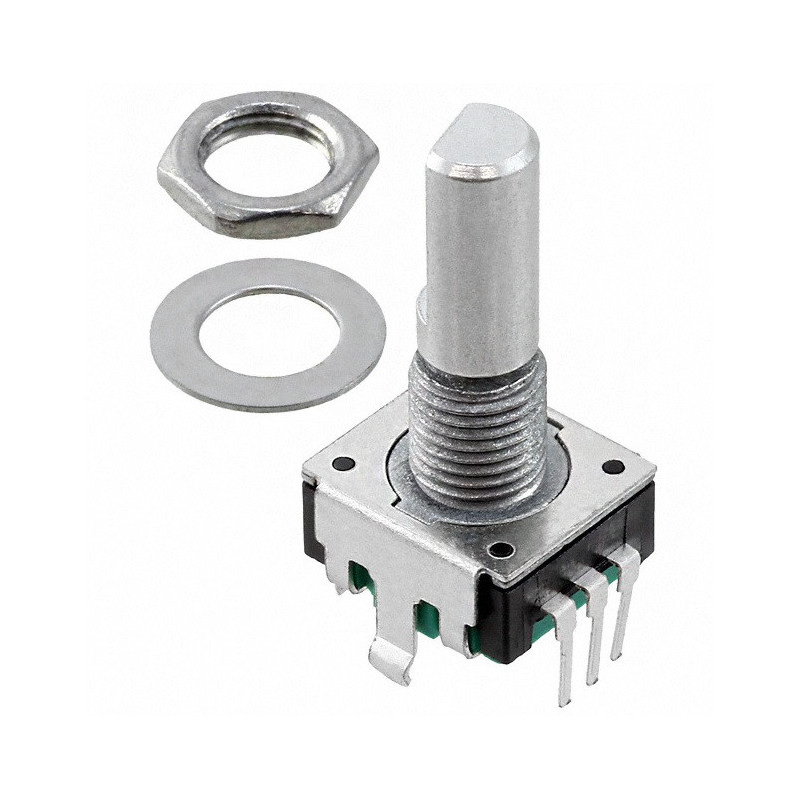

O Bourns PEC11R-4220F-S0024 é um encoder rotativo incremental de 12mm, adequado para interfaces de controlo onde seja necessário detetar rotação e, ao mesmo tempo, integrar uma função de pressão através de botão momentâneo.

Este modelo pertence à série PEC11R da Bourns e utiliza saída em código quadratura de 2 bits, permitindo detetar o sentido de rotação e os impulsos gerados pelo movimento do eixo. A resolução desta versão é de 24 impulsos por rotação de 360 graus, com 24 detentes, oferecendo uma sensação tátil definida durante a utilização.

A referência PEC11R-4220F-S0024 identifica uma versão com terminais PCB horizontais / orientados para trás, eixo metálico plano F, comprimento de eixo 20mm e interruptor momentâneo S integrado. O eixo tem diâmetro indicado de 6mm, com bucha metálica roscada M7 x 0,75, sendo fornecido com porca e anilha.

O botão integrado é do tipo Push ON Momentary SPST, permitindo utilizar o encoder também como seletor de menu, confirmação de opção, função enter, mute ou comando adicional, conforme o circuito onde for aplicado.

É uma solução indicada para equipamentos eletrónicos, áudio, rádio, instrumentos musicais, comunicações, painéis de controlo, projetos DIY, sintetizadores, interfaces de utilizador, reparação de equipamentos e substituição de encoders compatíveis.

Características principais

Encoder rotativo incremental
Fabricante / marca: Bourns
Série: PEC11R
Referência: PEC11R-4220F-S0024
Tipo de componente: encoder rotativo mecânico incremental
Formato: 12mm
Saída: código quadratura de 2 bits
Configuração dos terminais: PCB horizontal / rear facing
Detentes: 24 detentes
Resolução: 24 impulsos por rotação de 360 graus
Eixo: metálico plano / flatted shaft
Comprimento do eixo: 20mm
Diâmetro do eixo: 6mm
Dimensões do eixo para L 20mm: LB 7mm, F 10mm
Bucha: metálica roscada M7 x 0,75
Interruptor integrado: sim
Tipo de interruptor: push momentary switch
Circuito do interruptor: Push ON Momentary SPST
Terminais do encoder: A, B e C comum
Terminais do interruptor: 1 e 2
Número total de terminais: 5, incluindo encoder e botão
Ângulo mecânico: 360 graus contínuos
Deslocamento elétrico: contínuo
Classificação de contacto: 10mA a 5VDC
Resistência de isolamento: 100 megohm a 250VDC
Tensão dielétrica suportada: 300VAC mínimo ao nível do mar
Bounce de contacto: 2,0ms máximo a 15RPM
Velocidade máxima de operação: 60RPM
Temperatura de operação: -30°C a 70°C
Temperatura de armazenamento: -40°C a 85°C
Grau de proteção: IP40
Torque com detente: 30 a 90gf.cm
Torque de rotação: 10 a 70gf.cm
Torque máximo de montagem: 10,2kgf.cm
Carga lateral estática no eixo: 2,04kgf mínimo
Peso: 5g máximo
Terminais: para circuito impresso / PCB
Soldadura por onda: 260°C máximo durante 3 ± 1 segundos
Soldadura manual: não recomendada pelo fabricante
Vida rotacional: 30000 ciclos mínimo
Vida do interruptor: 20000 ciclos mínimo
Força de atuação do interruptor: 610 ± 306gf
Curso do interruptor: 0,5 ± 0,3mm
Resistência de contacto do interruptor: 100 miliohm a 5VDC
Hardware incluído: uma anilha plana e uma porca de montagem
Conformidade: RoHS, conforme ficha técnica
Aplicação principal: interface de controlo rotativo com botão integrado

Aplicações recomendadas

Controlo de volume
Controlo de menus
Sintonia e seleção de frequência
Temporizadores e ajustes de parâmetros
Equipamentos áudio e vídeo
Rádios e equipamentos de comunicações
Instrumentação musical
Painéis de controlo eletrónicos
Interfaces homem-máquina
Projetos DIY e prototipagem
Sintetizadores, módulos e controladores
Substituição de encoder compatível em equipamentos eletrónicos
Reparação de placas com encoder PEC11R equivalente

Nota importante

Antes da compra, confirmar sempre a referência completa, número de impulsos, número de detentes, comprimento do eixo, tipo de eixo, existência de botão, orientação dos terminais, pinagem, dimensões mecânicas, tipo de montagem e compatibilidade com a placa original.

A referência PEC11R-4220F-S0024 corresponde especificamente à versão com terminais PCB horizontais / rear facing, 24 detentes, eixo metálico plano de 20mm, interruptor momentâneo e 24 impulsos por rotação. Não deve ser confundida com versões PEC11R com outro comprimento de eixo, sem botão, sem detentes, com eixo estriado ou com orientação de terminais diferente.

Este componente é sensível à montagem mecânica e ao layout do circuito. Para melhor desempenho, o fabricante recomenda a utilização de filtros de redução de ruído no circuito. Manusear e soldar de acordo com boas práticas de eletrónica, respeitando as condições de soldadura e evitando esforço excessivo no eixo.

Este artigo corresponde apenas ao encoder Bourns PEC11R-4220F-S0024. Botão/knob, placa eletrónica, cabos, conectores, componentes externos e acessórios adicionais não estão incluídos, salvo indicação expressa em contrário
