El Bourns PEC11R-4220F-S0024 es un codificador rotativo incremental de 12mm, adecuado para interfaces de control donde sea necesario detectar la rotación y, al mismo tiempo, integrar una función de pulsador mediante un botón momentáneo.

Este modelo pertenece a la serie PEC11R de Bourns y utiliza salida en código de cuadratura de 2 bits, permitiendo detectar el sentido de giro y los pulsos generados por el movimiento del eje. La resolución de esta versión es de 24 pulsos por vuelta de 360 grados, con 24 detentes, ofreciendo una sensación táctil definida durante el uso.

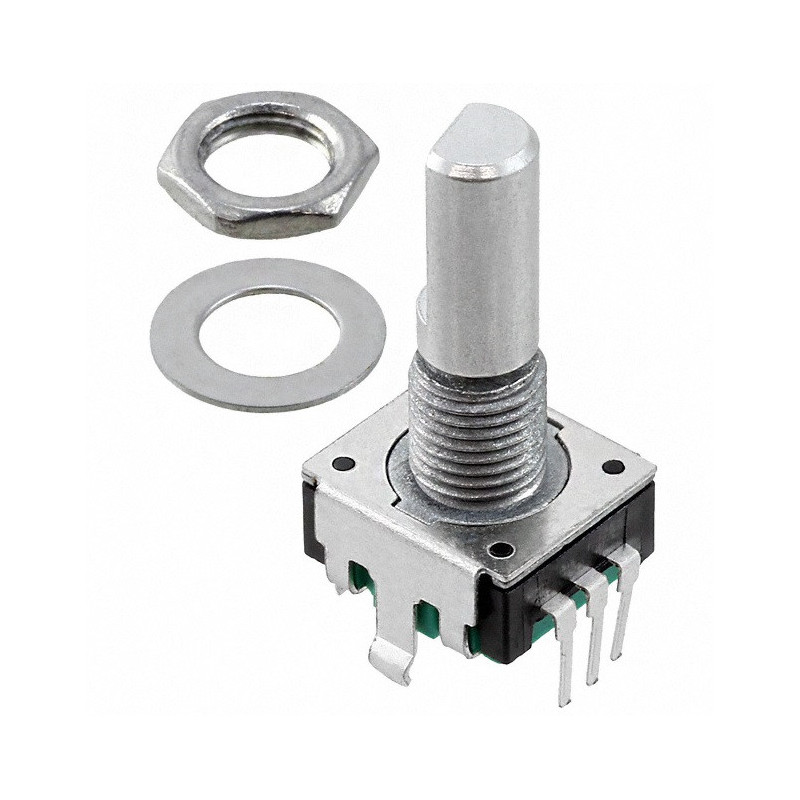

La referencia PEC11R-4220F-S0024 identifica una versión con terminales PCB horizontales / orientados hacia atrás, eje metálico plano F, longitud de eje 20mm e interruptor momentáneo S integrado. El eje tiene diámetro indicado de 6mm, con casquillo metálico roscado M7 x 0,75, y se suministra con tuerca y arandela.

El pulsador integrado es de tipo Push ON Momentary SPST, permitiendo utilizar el encoder también como selector de menú, confirmación de opción, función enter, mute o comando adicional, según el circuito donde se aplique.

Es una solución indicada para equipos electrónicos, audio, radio, instrumentos musicales, comunicaciones, paneles de control, proyectos DIY, sintetizadores, interfaces de usuario, reparación de equipos y sustitución de codificadores compatibles.

Características principales

Codificador rotativo incremental
Fabricante / marca: Bourns
Serie: PEC11R
Referencia: PEC11R-4220F-S0024
Tipo de componente: codificador rotativo mecánico incremental
Formato: 12mm
Salida: código de cuadratura de 2 bits
Configuración de terminales: PCB horizontal / rear facing
Detentes: 24 detentes
Resolución: 24 pulsos por vuelta de 360 grados
Eje: metálico plano / flatted shaft
Longitud del eje: 20mm
Diámetro del eje: 6mm
Dimensiones del eje para L 20mm: LB 7mm, F 10mm
Casquillo: metálico roscado M7 x 0,75
Interruptor integrado: sí
Tipo de interruptor: push momentary switch
Circuito del interruptor: Push ON Momentary SPST
Terminales del encoder: A, B y C común
Terminales del interruptor: 1 y 2
Número total de terminales: 5, incluyendo encoder y pulsador
Ángulo mecánico: 360 grados continuos
Recorrido eléctrico: continuo
Clasificación de contacto: 10mA a 5VDC
Resistencia de aislamiento: 100 megohm a 250VDC
Tensión dieléctrica soportada: 300VAC mínimo al nivel del mar
Rebote de contacto: 2,0ms máximo a 15RPM
Velocidad máxima de operación: 60RPM
Temperatura de operación: -30°C a 70°C
Temperatura de almacenamiento: -40°C a 85°C
Grado de protección: IP40
Par con detente: 30 a 90gf.cm
Par de rotación: 10 a 70gf.cm
Par máximo de montaje: 10,2kgf.cm
Carga lateral estática en el eje: 2,04kgf mínimo
Peso: 5g máximo
Terminales: para circuito impreso / PCB
Soldadura por ola: 260°C máximo durante 3 ± 1 segundos
Soldadura manual: no recomendada por el fabricante
Vida rotacional: 30000 ciclos mínimo
Vida del interruptor: 20000 ciclos mínimo
Fuerza de actuación del interruptor: 610 ± 306gf
Recorrido del interruptor: 0,5 ± 0,3mm
Resistencia de contacto del interruptor: 100 miliohm a 5VDC
Hardware incluido: una arandela plana y una tuerca de montaje
Conformidad: RoHS, según ficha técnica
Aplicación principal: interfaz de control rotativo con pulsador integrado

Aplicaciones recomendadas

Control de volumen
Control de menús
Sintonía y selección de frecuencia
Temporizadores y ajuste de parámetros
Equipos de audio y vídeo
Radios y equipos de comunicaciones
Instrumentación musical
Paneles de control electrónicos
Interfaces hombre-máquina
Proyectos DIY y prototipado
Sintetizadores, módulos y controladores
Sustitución de encoder compatible en equipos electrónicos
Reparación de placas con encoder PEC11R equivalente

Nota importante

Antes de la compra, confirmar siempre la referencia completa, número de pulsos, número de detentes, longitud del eje, tipo de eje, existencia de pulsador, orientación de terminales, pinout, dimensiones mecánicas, tipo de montaje y compatibilidad con la placa original.

La referencia PEC11R-4220F-S0024 corresponde específicamente a la versión con terminales PCB horizontales / rear facing, 24 detentes, eje metálico plano de 20mm, interruptor momentáneo y 24 pulsos por vuelta. No debe confundirse con versiones PEC11R con otra longitud de eje, sin pulsador, sin detentes, con eje estriado o con orientación de terminales diferente.

Este componente es sensible al montaje mecánico y al layout del circuito. Para mejor rendimiento, el fabricante recomienda utilizar filtros de reducción de ruido en el circuito. Manipular y soldar de acuerdo con buenas prácticas de electrónica, respetando las condiciones de soldadura y evitando esfuerzo excesivo en el eje.

Este artículo corresponde únicamente al encoder Bourns PEC11R-4220F-S0024. Botón/knob, placa electrónica, cables, conectores, componentes externos y accesorios adicionales no están incluidos, salvo indicación expresa en contrario.
