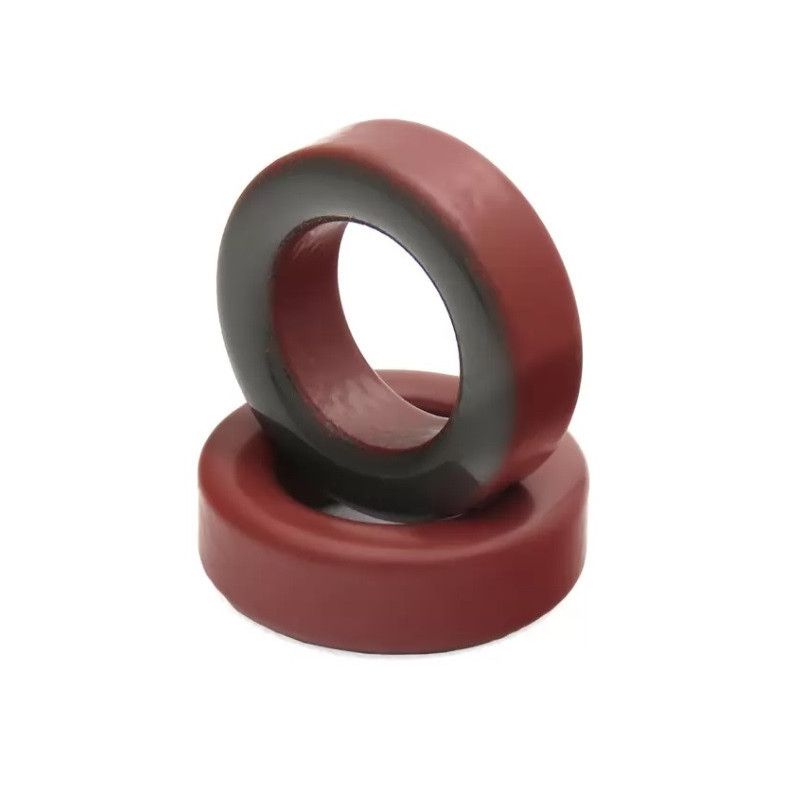

T37-2 Núcleo Toroidal Ferro em Pó

O T37-2 é um núcleo toroidal de pequenas dimensões fabricado em ferro em pó de carbonilo Mix 2, desenvolvido para aplicações de RF e áudio. É uma opção adequada para construção de indutores, filtros, transformadores RF e outros projetos eletrónicos compatíveis onde seja importante combinar tamanho reduzido com bom desempenho em frequências elevadas.

Este modelo apresenta permeabilidade inicial µi de 10, valor AL de 40 µH a 100 espiras e faixa de frequência indicada de 0,25 a 20 MHz. As dimensões são 9,53 mm de diâmetro exterior, 5,21 mm de diâmetro interior e 3,25 mm de altura, com peso aproximado de 1 g.

O material Mix 2 é considerado um padrão da indústria para aplicações RF e áudio, oferecendo Q elevado até 40 MHz. Também é indicado para transformadores de banda moderada entre 200 e 400 MHz. A codificação de cor deste núcleo é vermelho/transparente.

Características:

• Modelo: T37-2
• Material: Mix 2
• Material em ferro em pó de carbonilo
• Cor: vermelho / transparente
• Faixa de frequência: 0,25 - 20 MHz
• Q elevado até 40 MHz
• Permeabilidade inicial: µi 10
• Valor AL (100 espiras): 40 µH
• Diâmetro exterior: 9,53 mm
• Diâmetro interior: 5,21 mm
• Altura: 3,25 mm
• Peso aproximado: 1,00 g
• Indicado para aplicações RF e áudio
• Adequado para transformadores de banda moderada entre 200 e 400 MHz
