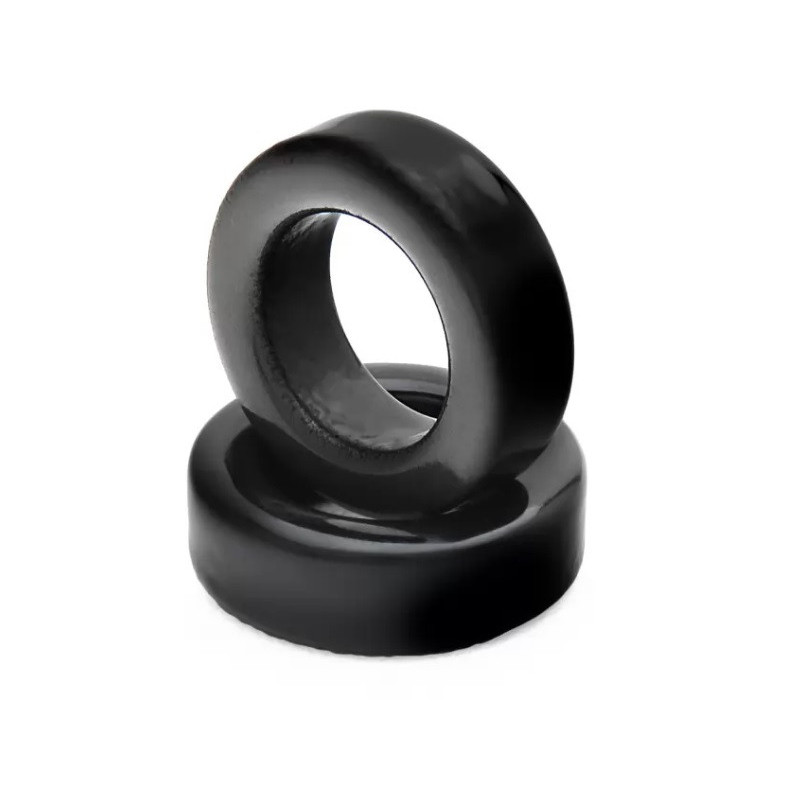

T37-10 Núcleo Toroidal Ferro em Pó

O T37-10 é um núcleo toroidal de pequenas dimensões fabricado em ferro em pó de carbonilo Mix 10, desenvolvido para aplicações de alta frequência. É uma opção adequada para construção de indutores, transformadores RF e outros projetos eletrónicos compatíveis onde seja importante combinar tamanho reduzido com bom desempenho em frequências elevadas.

Este modelo apresenta permeabilidade inicial µi de 6, valor AL de 26 µH a 100 espiras e faixa de frequência indicada de 15 a 100 MHz. As dimensões são 9,53 mm de diâmetro exterior, 5,21 mm de diâmetro interior e 3,25 mm de altura, com peso aproximado de 1 g.

O material Mix 10 destaca-se por oferecer Q elevado até 150 MHz, sendo também indicado para aplicações de televisão por cabo e para transformadores de banda moderada entre 400 e 700 MHz. A codificação de cor indicada para este núcleo é preto/transparente.

Características:

• Modelo: T37-10
• Material: Mix 10
• Material em ferro em pó de carbonilo
• Cor: preto / transparente
• Faixa de frequência: 15 - 100 MHz
• Q elevado até 150 MHz
• Permeabilidade inicial: µi 6
• Valor AL (100 espiras): 26 µH
• Diâmetro exterior: 9,53 mm
• Diâmetro interior: 5,21 mm
• Altura: 3,25 mm
• Peso aproximado: 1,00 g
• Indicado para aplicações RF e alta frequência
• Adequado para transformadores de banda moderada entre 400 e 700 MHz
