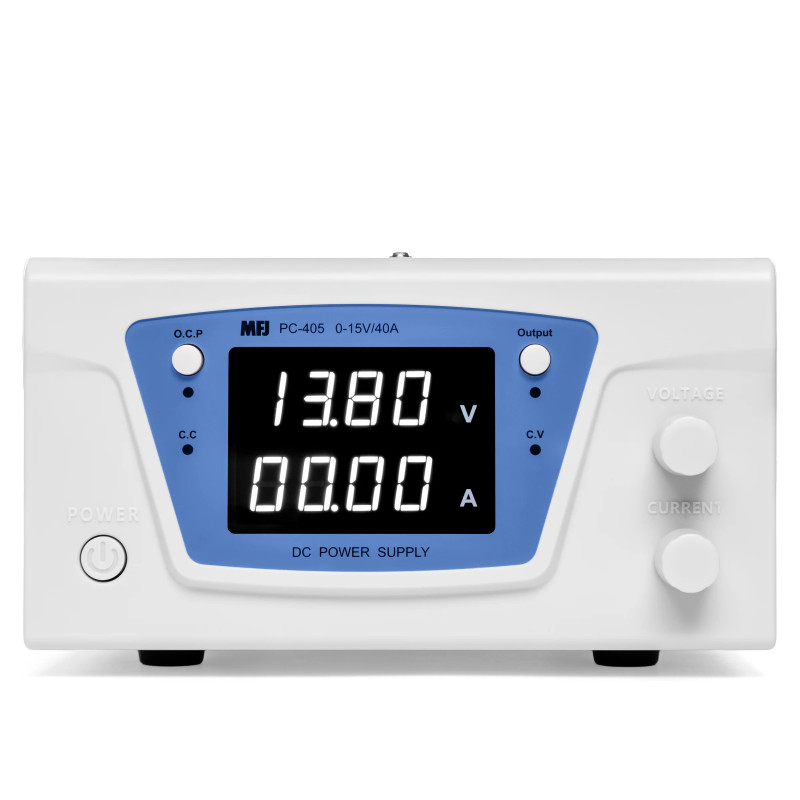

A MFJ PC-405 é uma fonte de alimentação DC comutada de alta corrente, indicada para estações de radioamador, oficinas de eletrónica, laboratórios e outras aplicações que necessitem de uma alimentação estável e regulável.

A tensão de saída pode ser ajustada entre 0 e 15 V DC, enquanto o limite de corrente é regulável entre 0 e 40 A. Esta ampla capacidade permite alimentar diversos emissores-recetores HF, CB, VHF e UHF compatíveis, assim como acessórios e equipamentos eletrónicos de maior consumo.

O visor numérico branco de 4 dígitos apresenta os valores de tensão e corrente, com uma resolução de 0,01 V e 0,01 A. Esta precisão facilita a configuração e a monitorização da alimentação durante trabalhos de teste, diagnóstico, reparação ou desenvolvimento de equipamentos.

A fonte incorpora proteção contra curto-circuito e terminais de cobre de elevada condutividade para a ligação dos cabos DC. Apesar da sua capacidade máxima de 40 A, mantém um formato adequado para utilização em bancada.

Características principais

• Marca: MFJ
• Modelo: PC-405
• Referência: PC405
• EAN: 8435550819710
• Tipo: fonte de alimentação DC comutada
• Funcionamento: regulável e programável
• Tensão de saída: 0–15 V DC
• Corrente de saída: ajustável de 0 a 40 A
• Visor: numérico branco de 4 dígitos
• Valores apresentados: tensão e corrente
• Resolução do visor: 0,01 V / 0,01 A
• Tensão de entrada: 230 V AC ±10%
• Frequência de entrada: 50–60 Hz
• Estabilidade da corrente de saída: ≤5% + 3 mA
• Estabilidade com carga: ≤5% + 3 mA
• Ruído de ondulação publicado: ≤5% AP-P
• Proteção: contra curto-circuito
• Ligações de saída: terminais de cobre para cablagem DC
• Temperatura de funcionamento: 0 a 40 °C
• Temperatura de armazenamento: −10 a 70 °C
• Ambiente de utilização: exclusivamente em espaços interiores
• Dimensões: 275 × 200 × 105 mm
• Peso: aproximadamente 3 kg

Aplicações recomendadas

• Estações de radioamador
• Emissores-recetores HF, CB, VHF e UHF
• Equipamentos de radiocomunicação alimentados entre 12 e 15 V
• Acessórios de estação e amplificadores compatíveis
• Oficinas de reparação eletrónica
• Bancadas de laboratório
• Teste e diagnóstico de circuitos
• Desenvolvimento e alimentação de protótipos
• Equipamentos eletrónicos de elevado consumo

Conteúdo da embalagem

• 1 fonte de alimentação MFJ PC-405
• 1 cabo de alimentação AC com ficha europeia
• Terminais de cobre para ligação dos cabos DC
• 1 manual de instruções

Nota importante

Antes de ligar o equipamento, ajuste a tensão e o limite de corrente adequados à carga. Confirme sempre a polaridade e o consumo máximo do dispositivo ligado.

Para correntes elevadas, utilize cabos DC curtos, com terminais devidamente cravados e uma secção compatível com cargas que podem atingir 40 A. Ligações inadequadas podem provocar quedas de tensão, aquecimento dos cabos ou danos no equipamento.

Os 40 A correspondem à corrente máxima publicada. Como o fabricante não distingue entre corrente contínua e corrente de pico, recomenda-se manter uma margem de segurança e confirmar o consumo do emissor-recetor durante a transmissão.

Mantenha as aberturas de ventilação desobstruídas. A fonte destina-se exclusivamente a utilização interior e não deve ser exposta a humidade, líquidos ou ambientes inflamáveis e corrosivos.
