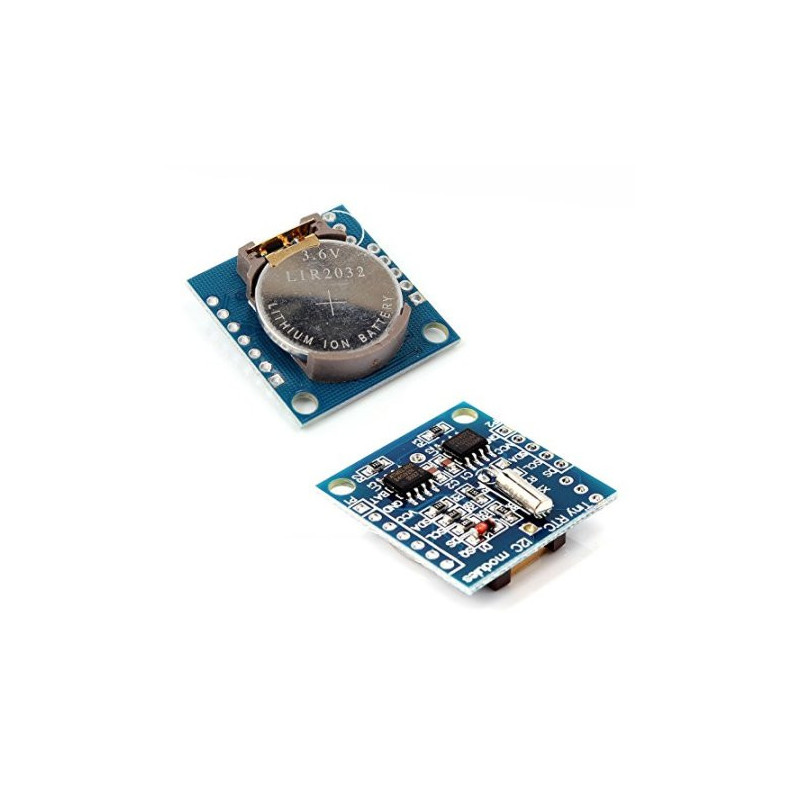

DS1307 Módulo RTC (relógio de tempo real) I2C/24C32 (sem pilha)

Com um design compacto, a placa integra o módulo de relógio de tempo real DS1307, a memória EEPROM AT24C32 e o sensor de temperatura digital DS18B20 (não incluído), todos ligados através de um barramento I2C numa placa de 27 mm x 28 mm x 8,4 mm.

O DS1307 é um chip de relógio de tempo real de baixo consumo com 56 bytes de RAM não volátil, código BCD completo e calendário. O endereço e os dados são transmitidos através de um barramento série bidirecional de dois fios, e o chip fornece informações como segundos, minutos, horas, etc., com ajuste automático do número de dias em cada mês. Além disso, possui uma função de compensação para o ano bissexto. O indicador AM/PM determina se o relógio opera no formato de 24 horas ou 12 horas, e o chip possui um circuito de deteção de energia integrado com funções de deteção de desligamento e troca de bateria.

O DS1307 é um chip de relógio de tempo real de baixo consumo com 56 bytes de RAM não volátil, código BCD completo e função de troca de bateria. A série AT24Cxx de EEPROMs é produzida pela Microchip, uma empresa americana. Entre estas, as de 1 a 512K bits suportam EEPROM CMOS série com protocolo de transferência de dados via barramento I2C, sendo apagáveis ​​elétricamente e programáveis ​​para ciclos de escrita com temporização automática (incluindo um tempo de apagamento automático de, no máximo, 10 ms, com um tempo típico de 5 ms). O AT24C32, com 32K bits de memória, pode armazenar 8K (8192) bytes. Suporta alimentação de 1,8 V a 5 V, podendo ser apagado um milhão de vezes e os dados podem ser mantidos durante 100 anos. Com uma alimentação de 5 V, a frequência do relógio pode atingir os 400 kHz.

O sensor de temperatura digital DS18B20 adota a tecnologia de barramento único, que reduz eficazmente as interferências externas e melhora a precisão da medição. Além disso, converte a temperatura medida diretamente num sinal digital em série para processamento pelo computador. Com uma interface simples, facilita muito a transmissão e o processamento de dados.

Características: Dimensões: 27 mm * 28 mm * 8,4 mm

1 chip de relógio de tempo real (RTC) DS1307 I2C integrado

1 módulo de memória EEPROM I2C 24C32 de 32K integrado

Uma bateria de lítio recarregável LIR2032 (não incluída na placa) com circuito de carregamento, que resolve o problema da bateria de reserva do DS1307, que não pode ser lida nem gravada. Após uma carga completa, pode fornecer 1 ano de temporização para o DS1307.

Disponibiliza o pino de relógio do DS1307 para fornecer sinais de relógio ao microcontrolador.

Pode ser ligado em cascata a outros dispositivos I2C.

Cor: Azul

Quantidade: 1

Material: Placa de circuito impresso

Com chip de calendário e relógio BCD completo de 56 bytes de RAM não volátil

Transmissão de endereço e dados através de cabo série com duas linhas e duas direções

O chip pode fornecer informações de segundos, minutos, horas, etc.

Marcador AM/PM, para funcionamento em formato de 24 ou 12 horas

Circuito sensor de energia integrado no chip, com deteção de queda de tensão e função de troca de bateria

No modo de bateria de reserva, o consumo de energia é inferior a 500 µA

Calendário preciso até ao ano 2100

Ótimo para projetos DIY
