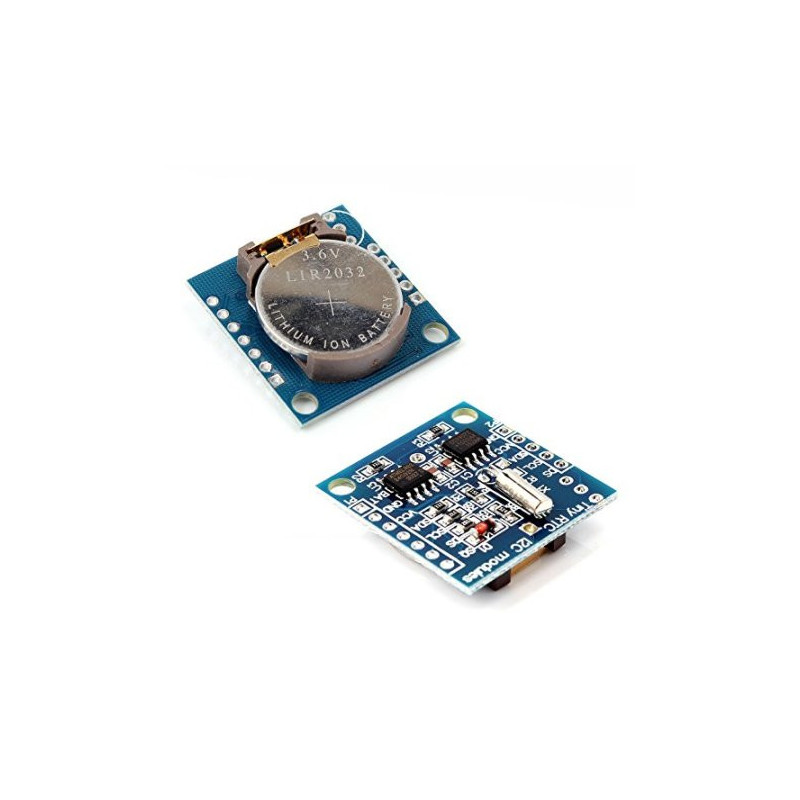

Módulo RTC DS1307 (Reloj en tiempo real) I2C/24C32 (sin batería)

Con un diseño compacto, la placa integra el módulo de reloj en tiempo real DS1307, la memoria EEPROM AT24C32 y el sensor de temperatura digital DS18B20 (no incluido), conectados mediante bus I2C en una placa de 27 mm × 28 mm × 8,4 mm.

El DS1307 es un chip de reloj en tiempo real de bajo consumo con 56 bytes de RAM no volátil, reloj con código BCD completo y calendario. La dirección y los datos se transmiten mediante un bus serie bidireccional de dos hilos. El chip proporciona información como segundos, minutos y horas, y ajusta automáticamente el número de días de cada mes. Además, incluye una función de compensación para años bisiestos. El indicador AM/PM determina si el reloj funciona en formato de 24 o 12 horas. El chip incorpora un circuito de detección de alimentación con funciones de detección de corte de energía y conmutación de batería.

La serie AT24Cxx de EEPROM es fabricada por Microchip, una empresa estadounidense. Entre ellas, las de 1 a 512 K bits admiten E2PROM CMOS serial con protocolo de transferencia de datos por bus I2C, son borrables eléctricamente y programables para ciclos de escritura autotemporizados (incluyendo un tiempo de borrado automático de no más de 10 ms, con un tiempo típico de 5 ms). La AT24C32, con una memoria de 32 K bits, puede almacenar 8 K (8192) bytes. Admite una alimentación de 1,8 V a 5 V, permite un millón de borrados y conserva los datos durante 100 años. Con una alimentación de 5 V, la frecuencia del reloj alcanza los 400 kHz.

El sensor de temperatura digital DS18B20 emplea tecnología de bus único, lo que reduce eficazmente la interferencia externa y mejora la precisión de la medición. Además, convierte la temperatura medida directamente en una señal digital serial para su procesamiento por ordenador. Con una interfaz sencilla, facilita enormemente la transmisión y el procesamiento de datos.

Características: Dimensiones: 27 mm * 28 mm * 8,4 mm

Incluye un chip de reloj en tiempo real (RTC) DS1307 I2C integrado.

Incluye una memoria EEPROM I2C 24C32 de 32 KB integrada.

Incluye una batería de litio recargable LIR2032 (no incluida) con circuito de carga, que resuelve el problema de la batería de respaldo del DS1307, la cual no permite lectura ni escritura. Tras una carga completa, proporciona hasta un año de funcionamiento para el DS1307.

El pin de reloj del DS1307 está disponible para proporcionar señales de reloj al microcontrolador.

Puede conectarse en cascada con otros dispositivos I2C. Color: Azul

Cantidad: 1

Material: Placa de circuito impreso

Incluye chip de reloj y calendario BCD completo con 56 bytes de RAM no volátil

Transmisión de datos y direcciones mediante cable serie bidireccional de doble línea

El chip proporciona información de segundos, minutos, horas, etc.

Indicador AM/PM para formato de 24 o 12 horas

Circuito de sensor de potencia integrado en el chip, con detección de baja tensión y función de interruptor de batería

En modo de respaldo de batería, el consumo de energía es inferior a 500 µA

Calendario preciso hasta el año 2100

Ideal para proyectos de bricolaje
