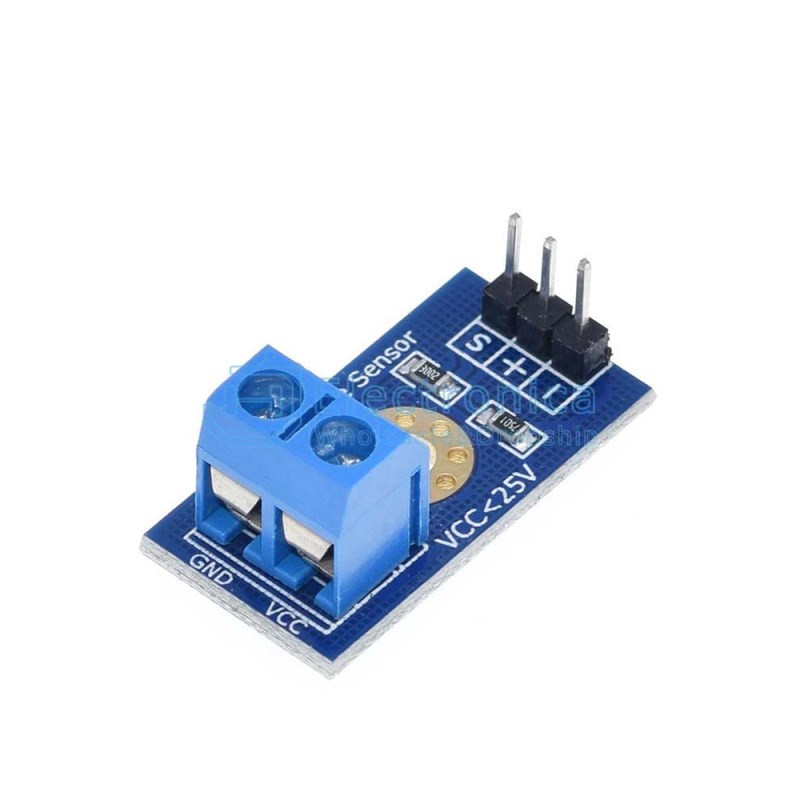

MÓDULO DE DETECÇÃO DE TENSÃO

Este módulo foi concebido segundo o princípio do divisor de tensão resistivo, que pode reduzir a tensão de entrada na interface do terminal num factor de 5.

A tensão de entrada analógica do Arduino é superior a 5V, pelo que a tensão de entrada do módulo de deteção de tensão não pode exceder 5V × 5 = 25V (se utilizar um sistema de 3,3V, a tensão de entrada não deve exceder 3,3V × 5 = 16,5V).

Como o chip AVR utilizado no Arduino é um conversor analógico-digital de 10 bits, a resolução analógica deste módulo é de 0,00489V (5V/1023), pelo que o módulo de deteção de tensão deteta uma tensão de entrada de 0,00489V × 5 = 0,02445V.

Descrição:

Gama de tensão de entrada: CC 0-25V

Gama de deteção de tensão: CC 0,02445V-25V

Resolução de tensão analógica: 0,00489V

Interface de entrada CC: Terminal positivo ligado a VCC e terminal negativo ligado a GND

Interface de saída: + ligado a 5/3,3V, - ligado a GND e S ligado ao pino AD do Arduino
