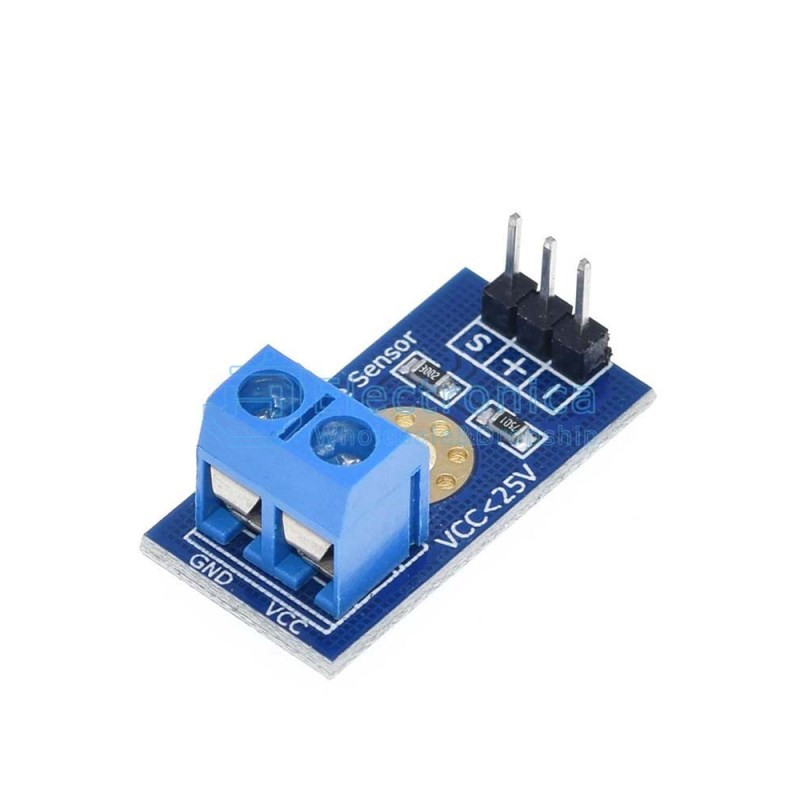

MÓDULO DE DETECCIÓN DE VOLTAJE

Este módulo está diseñado según el principio de división de voltaje de resistencia, que puede reducir el voltaje de entrada de la interfaz del terminal en 5 veces.

El voltaje de entrada del voltaje de entrada analógico de Arduino es mayor a 5 V, por lo que el voltaje de entrada del módulo de detección de voltaje no puede ser mayor a 5 V × 5 = 25 V (si se utiliza un sistema de 3,3 V, el voltaje de entrada no debe ser mayor a 3,3 V × 5 = 16,5 V).

Debido a que el chip AVR utilizado en Arduino es AD de 10 bits, la resolución analógica de este módulo es 0,00489v (5V / 1023), por lo que el módulo de detección de voltaje detecta que el voltaje de entrada es 0,00489v × 5 = 0,02445V.

Descripción:

Rango de entrada de voltaje: DC0-25v

Rango de detección de voltaje: DC0.02445v-25v

Resolución analógica de voltaje: 0.00489v

Interfaz de entrada de CC: el terminal positivo está conectado a VCC y el terminal negativo está conectado a GND

Interfaz de salida: + "conectado a 5/3,3 V", - "conectado a GND y " S " conectado al pin AD del Arduino
