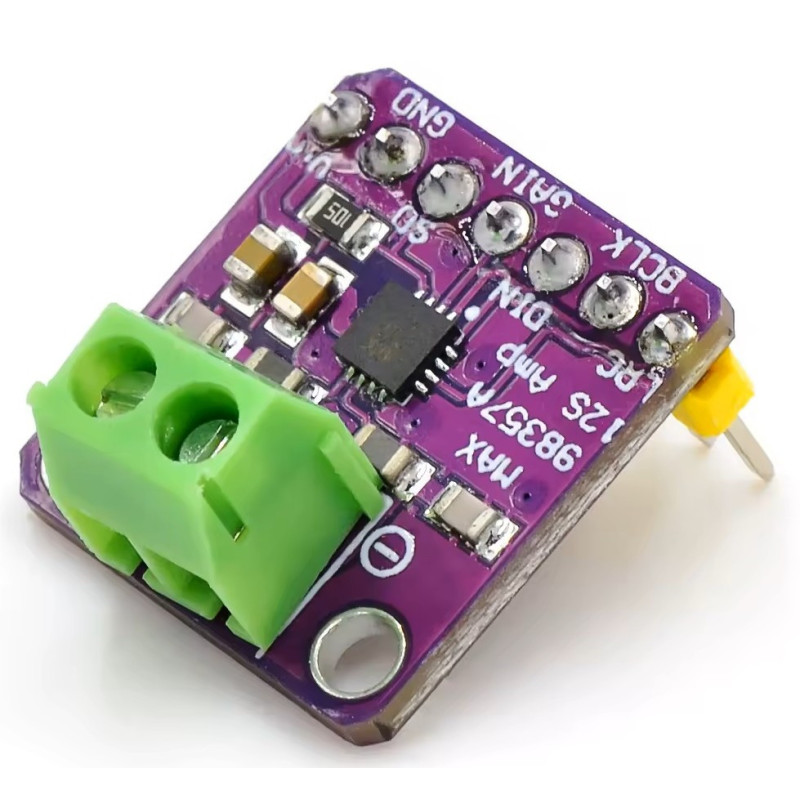

O MAX98357 é um módulo amplificador de áudio digital que combina interface I2S, conversão do sinal digital e amplificação Classe D, permitindo ligar uma fonte de áudio I2S diretamente a um altifalante compatível.

O módulo funciona com uma única alimentação entre 2,5 e 5,5 V DC e pode fornecer até 3,2 W sobre uma carga de 4 Ω com alimentação de 5 V, de acordo com as especificações apresentadas pela NAFCOM.

A entrada utiliza o protocolo digital I2S, não devendo ser confundido com I2C. Uma das vantagens do MAX98357 é não necessitar de um sinal MCLK externo, simplificando a ligação a microcontroladores e microcomputadores que disponibilizem áudio I2S.

São suportadas frequências de amostragem entre 8 kHz e 96 kHz, podendo ser selecionado o canal esquerdo, direito ou a combinação (L/2 + R/2) para reprodução através de uma saída mono.

O amplificador utiliza uma saída Classe D sem filtro, oferecendo elevada eficiência. A ficha indica eficiência de aproximadamente 92% para carga de 8 Ω e potência de saída de 1 W.

O circuito integra ainda sistemas para redução de clicks e pops, rejeição de interferências RF, PSRR de 77 dB a 1 kHz e proteções contra curto-circuito e sobreaquecimento.

É especialmente interessante para projetos com Raspberry Pi, ESP32 e outras plataformas com saída I2S, sistemas de voz, rádios digitais, dispositivos IoT, alarmes, interfaces de áudio e projetos eletrónicos que necessitem de um pequeno amplificador digital.

Características principais

Tipo: módulo amplificador de áudio digital
Circuito: MAX98357
Interface de entrada: I2S digital
Amplificador: Classe D
Saída: mono
Alimentação: 2,5 a 5,5 V DC
Potência de saída: até 3,2 W em 4 Ω a 5 V
Corrente de repouso: 2,4 mA
Eficiência indicada: 92% com RL = 8 Ω e POUT = 1 W
Ruído de saída RMS: 25 µV com AV = 15 dB
THD+N: 0,015% a 1 kHz
Frequência de amostragem: 8 a 96 kHz
MCLK externo: não necessário
Seleção de áudio: esquerdo, direito ou L/2 + R/2
PSRR: 77 dB a 1 kHz
Saída Classe D sem filtro: sim
Redução de clicks e pops: sim
Proteção contra curto-circuito: sim
Proteção térmica / sobreaquecimento: sim
Rejeição de interferências RF/TDMA: sim
Aplicação principal: reprodução e amplificação de áudio digital I2S.

Aplicações recomendadas

Raspberry Pi com saída de áudio I2S
ESP32 e microcontroladores compatíveis com I2S
Projetos Arduino com hardware I2S compatível
Sistemas de voz e avisos sonoros
Projetos IoT
Rádios e equipamentos digitais DIY
Intercomunicadores e interfaces de áudio
Projetos de síntese e reprodução de voz
Altifalantes compactos para projetos eletrónicos
Prototipagem e desenvolvimento de áudio digital

Nota importante

Este módulo recebe áudio digital I2S. Não possui uma entrada de áudio analógica convencional, pelo que não deve ser ligado diretamente a uma saída de auscultadores, LINE OUT ou outro sinal analógico sem o circuito adequado.

A saída do amplificador é do tipo BTL (Bridge-Tied Load). O altifalante deve ser ligado diretamente entre os dois terminais de saída do amplificador; nenhum dos terminais do altifalante deve ser ligado à massa/GND.

Com alimentação de 5 V, uma implementação MAX98357 típica pode fornecer aproximadamente 3 W em 4 Ω e 1,8 W em 8 Ω, dependendo das condições de funcionamento e distorção admissível.

Não utilizar a saída Classe D como saída de linha ou como entrada para outro amplificador. Foi concebida para excitar diretamente um altifalante compatível.

Antes da ligação, confirmar sempre a tensão de alimentação, impedância e potência do altifalante, pinagem do módulo e compatibilidade I2S do equipamento de origem.

Este artigo corresponde apenas ao módulo amplificador MAX98357. Altifalante, Raspberry Pi, ESP32, microcontrolador, fonte de alimentação, cabos e restantes acessórios não estão incluídos, salvo indicação expressa em contrário.
