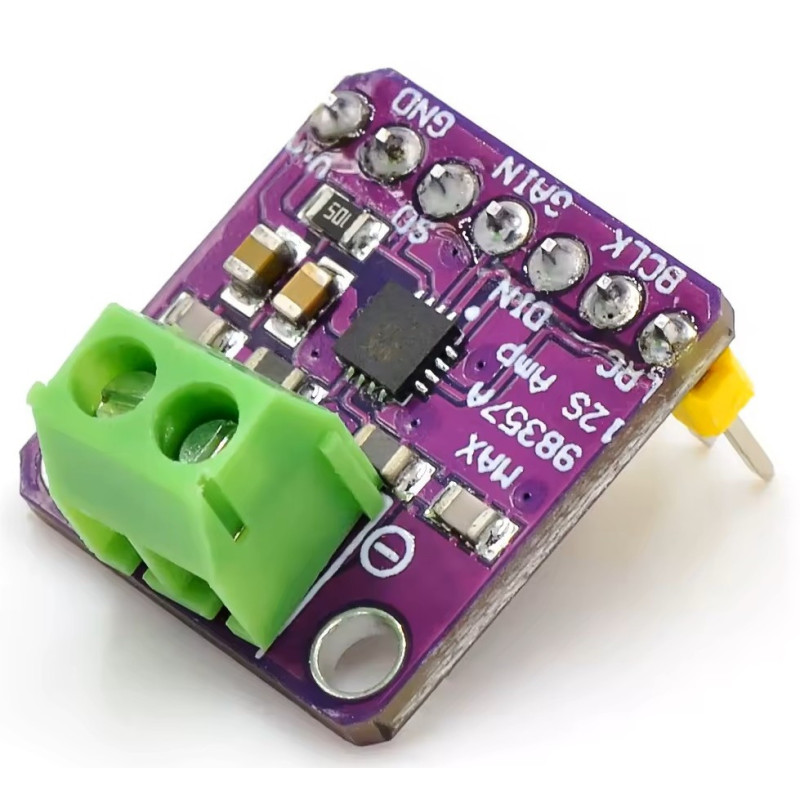

El MAX98357 es un módulo amplificador de audio digital que combina interfaz I2S, conversión de señal digital y amplificación Clase D, permitiendo conectar una fuente de audio I2S directamente a un altavoz compatible.

El módulo funciona con una única alimentación entre 2,5 y 5,5 V DC y puede proporcionar hasta 3,2 W sobre una carga de 4 Ω con alimentación de 5 V, según las especificaciones publicadas por NAFCOM.

La entrada utiliza el protocolo digital I2S, que no debe confundirse con I2C. Una de las ventajas del MAX98357 es que no necesita una señal MCLK externa, simplificando la conexión a microcontroladores y microordenadores con audio I2S.

Admite frecuencias de muestreo entre 8 kHz y 96 kHz y permite seleccionar el canal izquierdo, derecho o la combinación (L/2 + R/2) para reproducción mediante una salida mono.

El amplificador utiliza una salida Clase D sin filtro, ofreciendo una elevada eficiencia. La ficha indica aproximadamente 92% de eficiencia con carga de 8 Ω y potencia de salida de 1 W.

El circuito incluye además reducción de clicks y pops, rechazo de interferencias RF, PSRR de 77 dB a 1 kHz y protección contra cortocircuitos y sobrecalentamiento.

Características principales

Tipo: módulo amplificador de audio digital
Circuito: MAX98357
Interfaz de entrada: I2S digital
Amplificador: Clase D
Salida: mono
Alimentación: 2,5 a 5,5 V DC
Potencia de salida: hasta 3,2 W en 4 Ω a 5 V
Corriente en reposo: 2,4 mA
Eficiencia indicada: 92% con RL = 8 Ω y POUT = 1 W
Ruido de salida RMS: 25 µV con AV = 15 dB
THD+N: 0,015% a 1 kHz
Frecuencia de muestreo: 8 a 96 kHz
MCLK externo: no necesario
Selección de audio: izquierdo, derecho o L/2 + R/2
PSRR: 77 dB a 1 kHz
Salida Clase D sin filtro: sí
Reducción de clicks y pops: sí
Protección contra cortocircuitos: sí
Protección térmica: sí
Rechazo de interferencias RF/TDMA: sí
Aplicación principal: reproducción y amplificación de audio digital I2S.

Aplicaciones recomendadas

Raspberry Pi con audio I2S
ESP32 y microcontroladores compatibles
Proyectos Arduino con hardware I2S
Sistemas de voz y avisos sonoros
Proyectos IoT
Radios y equipos digitales DIY
Intercomunicadores
Síntesis y reproducción de voz
Altavoces compactos para proyectos electrónicos
Prototipado de audio digital

Nota importante

Este módulo recibe audio digital I2S. No dispone de una entrada de audio analógica convencional, por lo que no debe conectarse directamente a una salida de auriculares o LINE OUT.

La salida es BTL (Bridge-Tied Load). El altavoz debe conectarse entre los dos terminales de salida y ningún terminal del altavoz debe conectarse a GND.

Con alimentación de 5 V, una implementación típica puede proporcionar aproximadamente 3 W sobre 4 Ω y 1,8 W sobre 8 Ω, dependiendo de las condiciones de funcionamiento.

No utilizar la salida Clase D como salida de línea o entrada para otro amplificador.

Este artículo corresponde únicamente al módulo amplificador MAX98357. Altavoz, Raspberry Pi, ESP32, fuente de alimentación, cables y otros accesorios no están incluidos.
