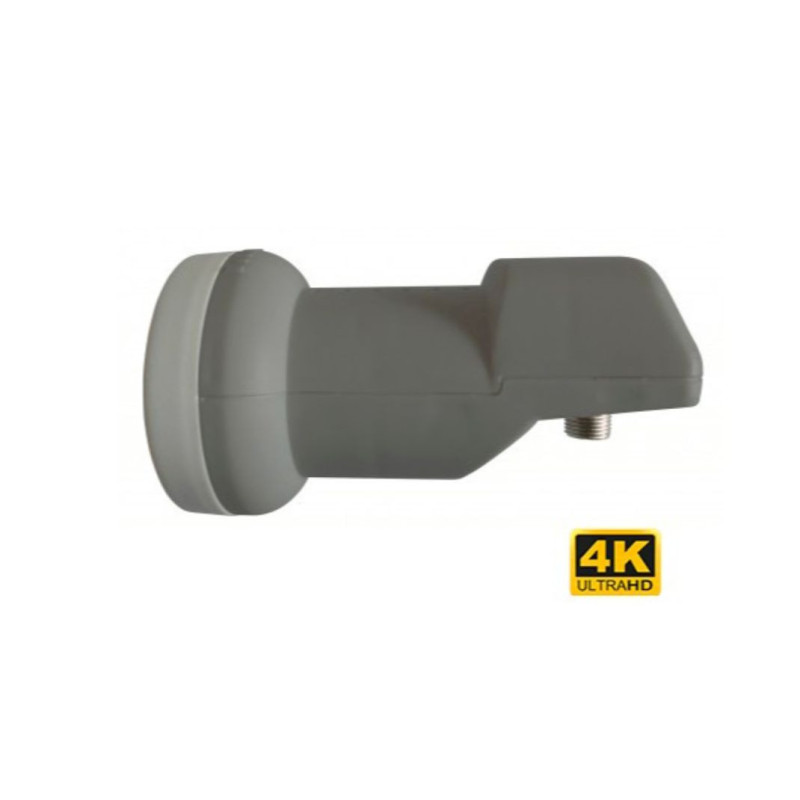

LNB Single Daxis.

O LNB Single Daxis é um conversor de baixo ruído para instalações de TV por satélite, indicado para captar e converter o sinal recebido pela antena parabólica para a faixa utilizada pelos recetores satélite compatíveis. A configuração Single é adequada para instalações com uma linha de ligação.

Este modelo trabalha com frequência de entrada na banda baixa de 10,70 a 11,70 GHz e na banda alta de 11,70 a 12,75 GHz. A frequência de saída é de 950 a 1950 MHz na banda baixa e 1100 a 2150 MHz na banda alta. O oscilador local indicado é de 9,75 GHz na banda baixa e 10,60 GHz na banda alta.

Figura de ruído típica de 0,1 dB, ganho a 25 ºC de 58 dB mínimo / 63 dB máximo, VSWR típico de 2:1, consumo máximo de 70 mA e temperatura de funcionamento de -40 ºC a +60 ºC. A mudança de polarização é feita por 12,0 a 14,0 V para vertical e 16,0 a 20,0 V para horizontal, com mudança de banda através de 22 kHz ± 4 kHz.

Características:

• LNB Single
• Marca: Daxis
• Frequência de entrada banda baixa: 10,70 ~ 11,70 GHz
• Frequência de entrada banda alta: 11,70 ~ 12,75 GHz
• Frequência de saída banda baixa: 950 ~ 1950 MHz
• Frequência de saída banda alta: 1100 ~ 2150 MHz
• Oscilador local banda baixa: 9,75 GHz
• Oscilador local banda alta: 10,60 GHz
• Figura de ruído: 0,1 dB (típ.)
• Ganho a 25 ºC: 58 dB (mín.) / 63 dB (máx.)
• Estabilidade de ganho: ± 0,5 dB / 26 MHz
• Isolamento de polarização cruzada: 25 dB (típ.)
• Rejeição de imagem: 40 dB (mín.)
• VSWR: 2:1 (típ.)
• Consumo de corrente: 70 mA (máx.)
• Mudança de banda: 0 kHz / 22 kHz ± 4 kHz
• Voltagem de polarização: 12,0 ~ 14,0 V vertical / 16,0 ~ 20,0 V horizontal
• Temperatura de funcionamento: -40 ºC a +60 ºC
