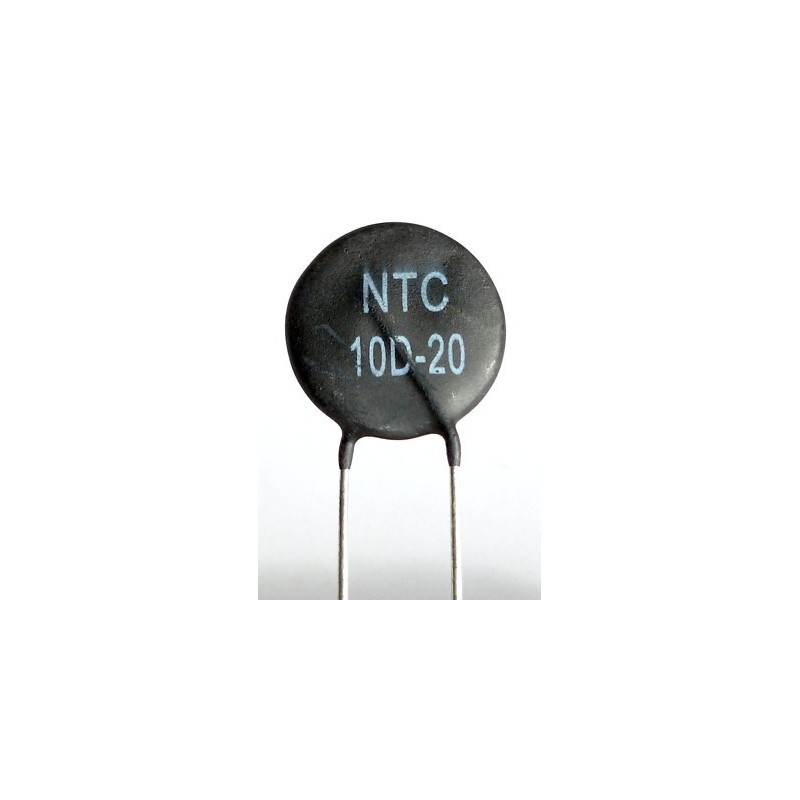

Termístor NTC 10D20 10Ω 6A THT Diâmetro 20mm

O NTC 10D20 é um termístor de coeficiente negativo de temperatura, ou seja, a sua resistência diminui à medida que a temperatura aumenta. Com resistência nominal de 10Ω e corrente máxima de 6A, este componente é especialmente utilizado em circuitos onde é necessário limitar a corrente inicial no momento em que o equipamento é ligado.

Este tipo de termístor NTC é muito usado como limitador de corrente de arranque, ajudando a reduzir picos de corrente em fontes de alimentação, carregadores, equipamentos eletrónicos, módulos de alimentação, circuitos com condensadores de entrada e outros sistemas sujeitos a corrente de arranque elevada.

Ao ligar o circuito, o termístor apresenta uma resistência inicial mais alta, ajudando a limitar o pico de corrente. Durante o funcionamento, aquece naturalmente com a passagem da corrente e a sua resistência baixa, permitindo a passagem normal da corrente com menor perda.

Com montagem THT/radial, o NTC 10D20 é fácil de instalar em placas de circuito impresso, placas perfuradas, fontes de alimentação, equipamentos em reparação e projetos eletrónicos. Por suportar uma corrente superior ao modelo 10D9, é indicado para aplicações onde seja necessária maior capacidade de corrente.

Características principais

Termístor NTC
Tipo: resistência térmica / coeficiente negativo de temperatura
Modelo: NTC 10D-20
Resistência nominal: 10Ω
Corrente máxima: 6A
Montagem: THT / radial
Diâmetro do elemento: 20mm
Coeficiente indicado pelo fornecedor: 113
Fator de dissipação indicado pelo fornecedor: 24
Polaridade: sem polaridade
Tipo de componente: passivo
Aplicação principal: limitação de corrente de arranque / inrush current
Adequado para fontes de alimentação e circuitos de proteção
Produto indicado para reparação, manutenção e projetos eletrónicos

Aplicações recomendadas

Limitação de corrente de arranque
Proteção contra picos de corrente no arranque
Fontes de alimentação
Fontes comutadas / SMPS
Carregadores e módulos de alimentação
Circuitos de soft-start
Equipamentos eletrónicos de consumo
Amplificadores e equipamentos de áudio
Equipamentos com condensadores de entrada
Reparação de fontes e placas eletrónicas
Projetos de eletrónica que necessitem de NTC de 10Ω / 6A
Aplicações de potência onde seja necessário limitar a corrente inicial

Nota importante

Antes da aplicação, confirmar sempre a resistência nominal, corrente máxima, diâmetro, passo dos terminais, tolerância, valor beta, temperatura de trabalho e compatibilidade com o circuito original. O NTC 10D20 deve ser escolhido de acordo com a corrente real do circuito, tensão aplicada, energia do pico de arranque, temperatura ambiente e espaço disponível na placa.

Este componente não deve ser substituído apenas pelo formato físico. Em fontes de alimentação e circuitos ligados à rede elétrica, a seleção incorreta do termístor pode causar aquecimento excessivo, proteção insuficiente ou falha do equipamento. Para aplicações como sensor de temperatura, confirmar que o circuito foi concebido para um NTC de 10Ω, pois muitos sensores de impressoras 3D e controladores usam valores muito superiores, como 10kΩ ou 100kΩ.
