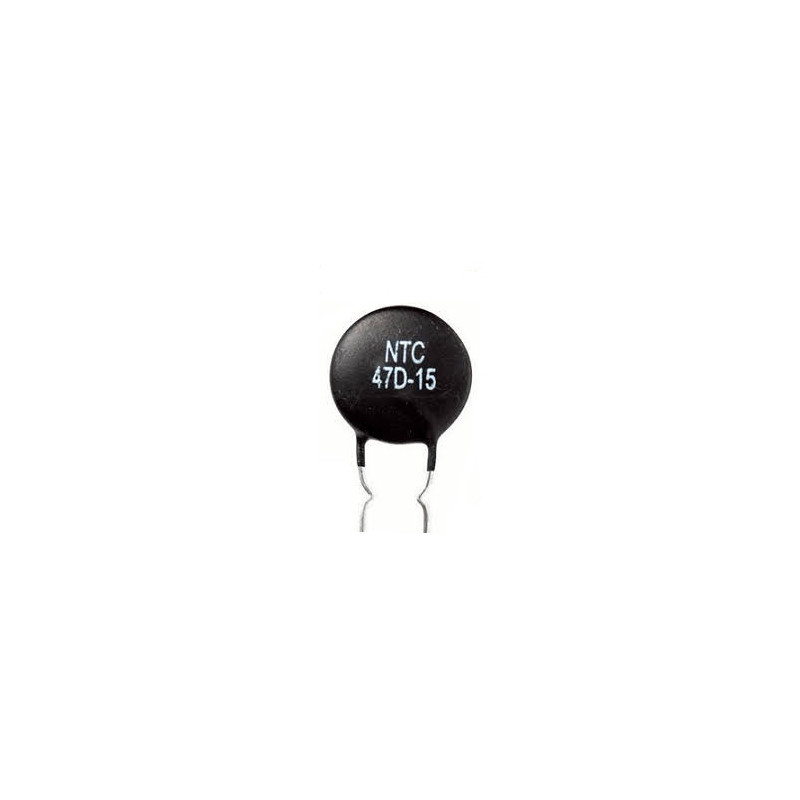

Termístor NTC 47D15 47Ω 3A THT Diâmetro 15mm

O NTC 47D15 é um termístor de coeficiente negativo de temperatura, ou seja, a sua resistência diminui à medida que a temperatura aumenta. Com resistência nominal de 47Ω a 25°C e corrente máxima de 3A, este componente é especialmente utilizado em circuitos onde é necessário limitar a corrente inicial no momento em que o equipamento é ligado.

Este tipo de termístor NTC é muito usado como limitador de corrente de arranque, ajudando a reduzir picos de corrente em fontes de alimentação, carregadores, equipamentos eletrónicos, módulos de alimentação, circuitos com condensadores de entrada e outros sistemas sujeitos a corrente de arranque elevada.

Ao ligar o circuito, o termístor apresenta uma resistência inicial mais alta, ajudando a limitar o pico de corrente. Durante o funcionamento, aquece naturalmente com a passagem da corrente e a sua resistência baixa, permitindo a passagem normal da corrente com menor perda.

Com montagem THT/radial, o NTC 47D15 é fácil de instalar em placas de circuito impresso, placas perfuradas, fontes de alimentação, equipamentos em reparação e projetos eletrónicos. O valor de 47Ω permite uma limitação inicial superior face a modelos de menor resistência, sendo adequado para aplicações onde se pretende reduzir de forma mais acentuada o pico de corrente no arranque.

Características principais

Termístor NTC
Tipo: coeficiente negativo de temperatura
Referência: NTC 47D15
Resistência nominal: 47Ω
Resistência medida a: 25°C
Corrente máxima em estado estável: 3A
Montagem: THT / radial
Diâmetro do disco: 15mm
Resistência aproximada à corrente máxima: ~6,8Ω
Constante de dissipação térmica: 21mW/°C
Constante de tempo térmica: 86 segundos
Temperatura mínima de operação: -55°C
Temperatura máxima de operação: +200°C
Polaridade: sem polaridade
Tipo de componente: passivo
Aplicação principal: limitação de corrente de arranque / inrush current
Adequado para fontes de alimentação e circuitos de proteção
Produto indicado para reparação, manutenção e projetos eletrónicos

Aplicações recomendadas

Limitação de corrente de arranque
Proteção contra picos de corrente no arranque
Fontes de alimentação
Fontes comutadas / SMPS
Carregadores de baterias
Módulos de alimentação
Circuitos de soft-start
Sistemas de iluminação
Balastros eletrónicos
Motores elétricos
Sistemas UPS
Proteção de filamentos em lâmpadas e tubos
Equipamentos com condensadores de entrada
Reparação de fontes e placas eletrónicas
Projetos de eletrónica que necessitem de NTC de 47Ω / 3A

Nota importante

Antes da aplicação, confirmar sempre a resistência nominal, corrente máxima, diâmetro, passo dos terminais, tolerância, valor beta, temperatura de operação e compatibilidade com o circuito original. O NTC 47D15 deve ser escolhido de acordo com a corrente real do circuito, tensão aplicada, energia do pico de arranque, temperatura ambiente e espaço disponível na placa.

Este componente não deve ser substituído apenas pelo formato físico. Em fontes de alimentação e circuitos ligados à rede elétrica, a seleção incorreta do termístor pode causar aquecimento excessivo, proteção insuficiente ou falha do equipamento. Para aplicações como sensor de temperatura, confirmar que o circuito foi concebido para um NTC de 47Ω, pois muitos sensores de impressoras 3D e controladores usam valores muito superiores, como 10kΩ ou 100kΩ.
