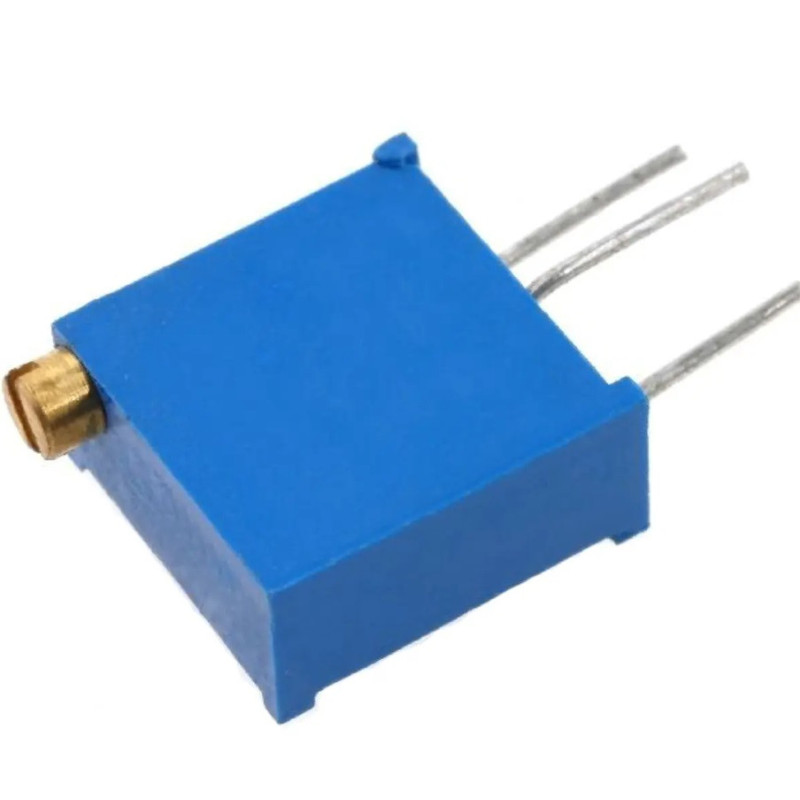

2 kΩ 0,5 W ±10% – THT Potenciómetro Trimmer Multivoltas Vertical

Este potenciómetro trimmer multivoltas permite efetuar ajustes de resistência com maior precisão do que um potenciómetro convencional de uma única volta.

Apresenta uma resistência nominal de 2 kΩ, tolerância de ±10% e potência máxima de 500 mW. A característica linear proporciona uma variação progressiva da resistência ao longo do percurso de ajuste.

O parafuso de regulação com acesso vertical facilita a calibração após a instalação na placa de circuito impresso. As suas dimensões compactas tornam-no adequado para fontes de alimentação, circuitos de controlo, equipamentos de medição, amplificadores e outros equipamentos eletrónicos.

O formato é compatível com potenciómetros das famílias 3296Y, 64W, 67W e T93YB, devendo ser confirmadas as dimensões e a disposição dos terminais antes de uma substituição direta.

Características principais

• Tipo: potenciómetro trimmer multivoltas
• Resistência nominal: 2 kΩ
• Marcação habitual: 202
• Característica de resistência: linear
• Tolerância: ±10%
• Potência máxima: 0,5 W / 500 mW
• Orientação de ajuste: vertical
• Acesso ao ajuste: superior
• Número de terminais: 3
• Passo dos terminais: 2,5 × 2,5 mm
• Tipo de montagem: THT
• Dimensões aproximadas: 10 × 9,5 × 4,8 mm
• Temperatura de funcionamento: -55 a +125 °C
• Formatos compatíveis: 3296Y, 64W, 67W e T93YB

Ligações

• Terminal 1: extremidade da pista resistiva
• Terminal 2: cursor ou terminal ajustável
• Terminal 3: extremidade oposta da pista resistiva

Pode ser utilizado como divisor de tensão com os três terminais ou como resistência variável utilizando o cursor e uma das extremidades.

Aplicações recomendadas

• Calibração de fontes de alimentação
• Ajuste de tensão e corrente
• Regulação de ganho e sensibilidade
• Circuitos de temporização
• Equipamentos de medição
• Instrumentação e automação
• Amplificadores e circuitos de áudio
• Reparação e desenvolvimento de equipamentos eletrónicos

Nota importante

A potência de 0,5 W representa o valor máximo nas condições especificadas para este tipo de componente. A potência admissível diminui com o aumento da temperatura e também depende da posição do cursor.

Antes de substituir outro potenciómetro, confirme a resistência, a potência, a disposição dos terminais e a orientação do parafuso de ajuste. Não force o parafuso quando atingir o final do percurso mecânico.
