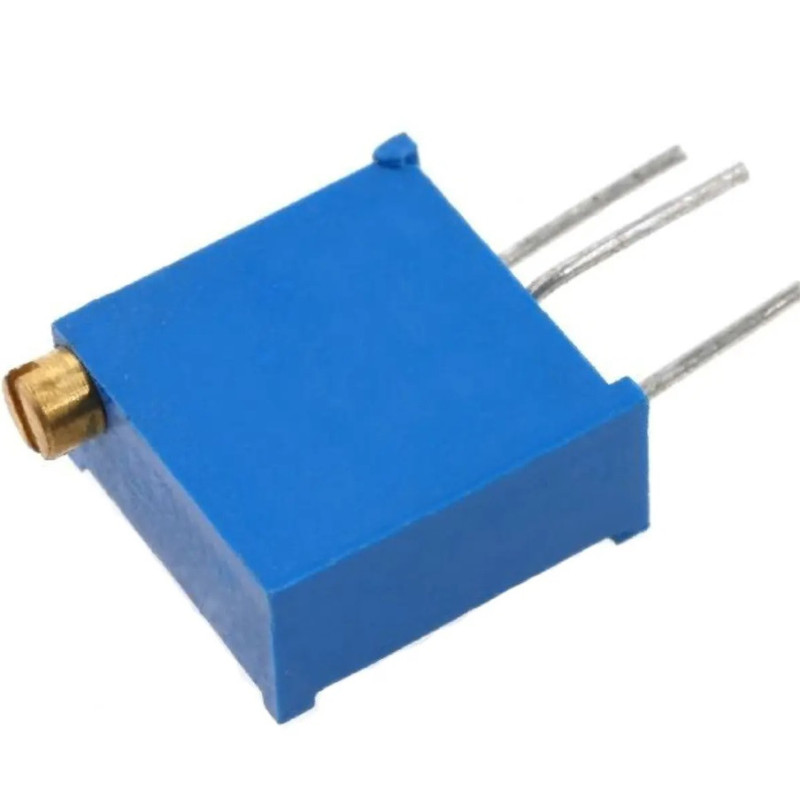

2 kΩ 0,5 W ±10% – THT Potenciómetro Trimmer Multivuelta Vertical

Este potenciómetro trimmer multivuelta permite realizar ajustes de resistencia con mayor precisión que un potenciómetro convencional de una sola vuelta.

Presenta una resistencia nominal de 2 kΩ, una tolerancia de ±10% y una potencia máxima de 500 mW. Su característica lineal proporciona una variación progresiva de la resistencia durante el ajuste.

El tornillo de regulación con acceso vertical facilita la calibración después de instalar el componente en la placa de circuito impreso. Sus dimensiones compactas lo hacen adecuado para fuentes de alimentación, circuitos de control, equipos de medición, amplificadores y otros dispositivos electrónicos.

Su formato es compatible con potenciómetros de las familias 3296Y, 64W, 67W y T93YB. Antes de realizar una sustitución directa deben comprobarse las dimensiones y la disposición de los terminales.

Características principales

• Tipo: potenciómetro trimmer multivuelta
• Resistencia nominal: 2 kΩ
• Marcado habitual: 202
• Característica de resistencia: lineal
• Tolerancia: ±10%
• Potencia máxima: 0,5 W / 500 mW
• Orientación del ajuste: vertical
• Acceso al ajuste: superior
• Número de terminales: 3
• Paso de terminales: 2,5 × 2,5 mm
• Tipo de montaje: THT
• Dimensiones aproximadas: 10 × 9,5 × 4,8 mm
• Temperatura de funcionamiento: -55 a +125 °C
• Formatos compatibles: 3296Y, 64W, 67W y T93YB

Conexiones

• Terminal 1: extremo de la pista resistiva
• Terminal 2: cursor o terminal ajustable
• Terminal 3: extremo opuesto de la pista resistiva

Puede utilizarse como divisor de tensión mediante los tres terminales o como resistencia variable utilizando el cursor y uno de los extremos.

Aplicaciones recomendadas

• Calibración de fuentes de alimentación
• Ajuste de tensión y corriente
• Regulación de ganancia y sensibilidad
• Circuitos de temporización
• Equipos de medición
• Instrumentación y automatización
• Amplificadores y circuitos de audio
• Reparación y desarrollo de equipos electrónicos

Nota importante

La potencia de 0,5 W representa el valor máximo bajo las condiciones especificadas para este tipo de componente. La potencia admisible disminuye cuando aumenta la temperatura y también depende de la posición del cursor.

Antes de sustituir otro potenciómetro, compruebe la resistencia, la potencia, la disposición de los terminales y la orientación del tornillo de ajuste. No fuerce el tornillo al alcanzar el final del recorrido mecánico.
