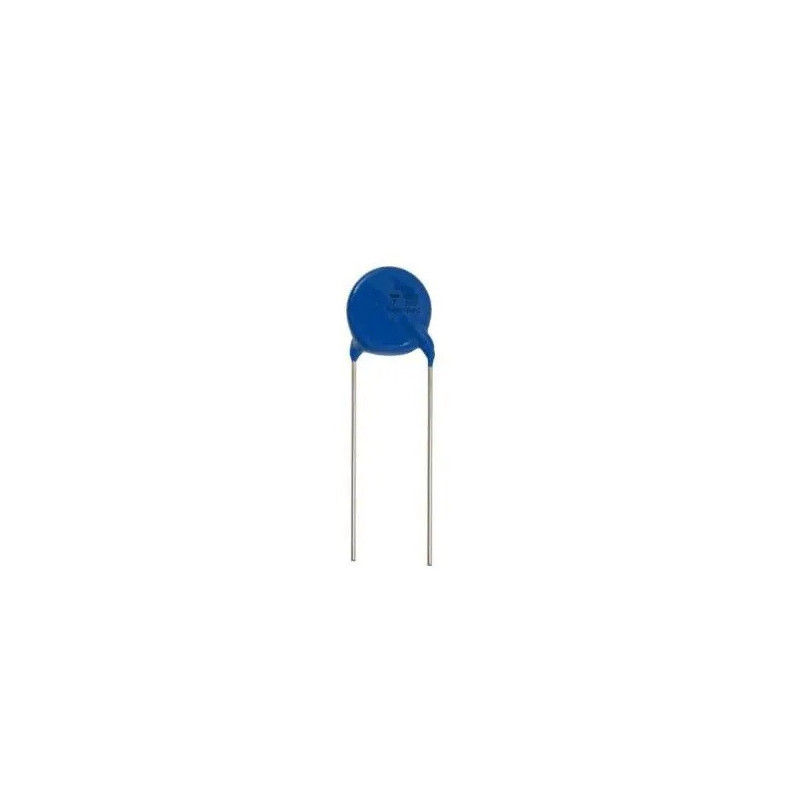

150 pF 15 kV – HVCC153Y6P151MEAX Condensador Cerámico de Disco Vishay

El Vishay Roederstein HVCC153Y6P151MEAX es un condensador cerámico de disco de la serie HVCC, diseñado para circuitos que requieren una elevada tensión de funcionamiento, buena fiabilidad y bajas pérdidas.

Ofrece una capacidad de 150 pF, tolerancia de ±20 % y tensión nominal de 15 kV CC. También puede funcionar hasta 5,3 kV CA a 50/60 Hz, dentro de las condiciones especificadas por el fabricante.

Su dieléctrico cerámico Y6P mantiene la variación de capacidad dentro de aproximadamente ±10 %, entre −30 °C y +105 °C. El recubrimiento de resina epoxi retardante de llama protege el disco cerámico, mientras que sus terminales radiales estañados facilitan la instalación en placas de circuito impreso.

Características principales

• Fabricante: Vishay Roederstein
• Referencia: HVCC153Y6P151MEAX
• Serie: HVCC
• Tipo: condensador cerámico de disco de alta tensión
• Capacidad: 150 pF
• Tolerancia: ±20 %
• Tensión nominal CC: 15 kV
• Tensión nominal CA: 5,3 kV a 50/60 Hz
• Dieléctrico: Y6P
• Clase cerámica: Clase 2
• Variación térmica de la capacidad: ±10 %
• Temperatura de funcionamiento: −30 °C a +105 °C
• Factor de disipación: máximo 1,5 % a 1 kHz
• Resistencia de aislamiento: mínimo 200 000 MΩ
• Diámetro máximo: 8 mm
• Espesor máximo: 8 mm
• Separación entre terminales: 12,5 ±1 mm
• Diámetro de los terminales: 0,80 ±0,05 mm
• Longitud de los terminales: 30 ±5 mm
• Tipo de terminales: rectos y estañados
• Montaje: radial, orificio pasante
• Polaridad: no polarizado
• Recubrimiento: resina epoxi retardante de llama UL 94 V-0
• Embalaje: a granel

Aplicaciones recomendadas

• Fuentes de alimentación de alta tensión
• Equipos de rayos X
• Escáneres de equipaje
• Láseres industriales y pulsados
• Purificadores e ionizadores de aire
• Generadores y multiplicadores de alta tensión
• Circuitos de impulsos y descarga
• Equipos de prueba y medición

Nota importante

Este componente trabaja con tensiones potencialmente peligrosas. Su instalación debe ser realizada por personal cualificado, respetando las distancias de aislamiento, la frecuencia, la forma de onda y las condiciones térmicas del circuito.

En aplicaciones con tensión combinada CA y CC, impulsos u ondulación, los valores de pico deben permanecer dentro de los límites establecidos para el condensador. El circuito debe descargarse completamente antes de cualquier intervención.
