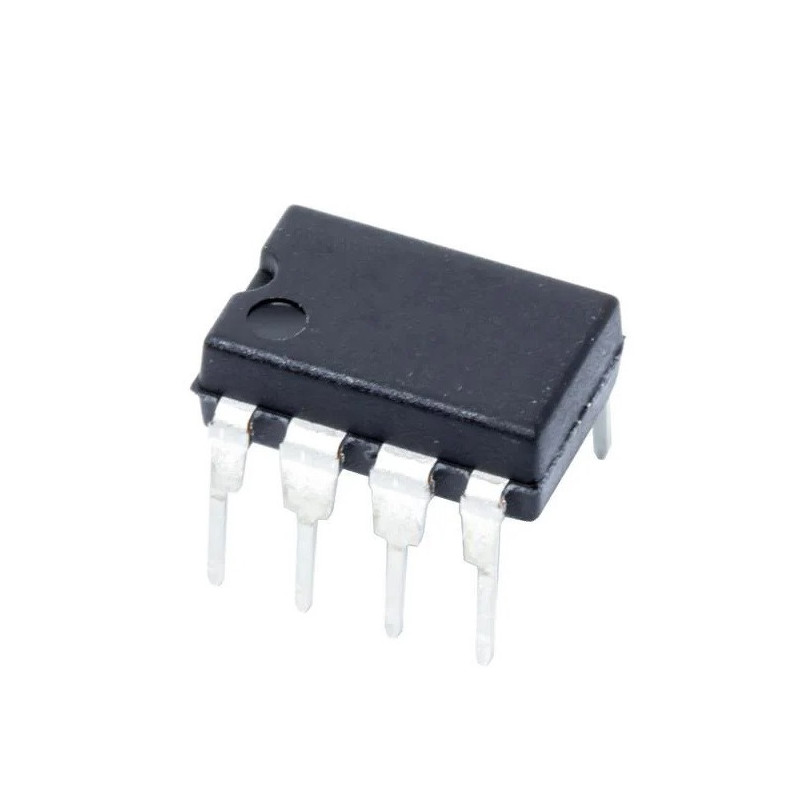

OPA2134PA PDIP-8 Texas Instruments Amplificador Operacional de Audio Doble

El OPA2134PA es un amplificador operacional de audio doble de alto rendimiento de Texas Instruments, desarrollado para aplicaciones donde se necesitan bajo ruido, baja distorsión y alta calidad de señal.

Integrado en la familia SoundPlus™, este circuito integrado utiliza una entrada FET, ofreciendo un excelente rendimiento en aplicaciones de audio, especialmente en circuitos de señal, preamplificación, filtros activos, line drivers, line receivers, mezcladores, procesadores de audio y equipos Hi-Fi.

Con un amplio rango de alimentación de 5V a 36V o ±2,5V a ±18V, ancho de banda de 8MHz, slew rate de 20V/µs y ruido típico de 8nV/√Hz, el OPA2134PA es una excelente opción para reparación, mantenimiento, mejora y construcción de circuitos de audio analógico.

El encapsulado PDIP-8 facilita su uso en placas de circuito impreso, placas perforadas, prototipos y sustituciones en equipos existentes con montaje tradicional THT.

Características principales

Amplificador operacional de audio doble
Fabricante / marca: Texas Instruments
Familia / serie: OPA2134 / SoundPlus™
Referencia: OPA2134PA
Número de canales: 2 canales
Tipo de entrada: FET
Encapsulado: PDIP-8
Número de pines: 8
Montaje: Through Hole / THT
Tensión de alimentación: 5V a 36V
Alimentación simétrica: ±2,5V a ±18V
Ancho de banda: 8MHz
Slew rate: 20V/µs
Ruido de entrada: 8nV/√Hz
Distorsión armónica + ruido típica: 0,00008%
Ganancia en lazo abierto: 120dB
Corriente de salida típica: 40mA
Corriente de alimentación típica por canal: 4mA
Tensión de offset máxima: 2mV
Corriente de polarización de entrada máxima: 100pA
Temperatura mínima de funcionamiento: -40°C
Temperatura máxima de funcionamiento: +85°C
RoHS: Sí
Producto activo
Adecuado para audio de alta calidad y circuitos de precisión

Aplicaciones recomendadas

Preamplificadores de audio
Equipos Hi-Fi
Audio profesional
Filtros activos
Line drivers
Line receivers
Mezcladores de audio
Procesadores de señal de audio
Redes de crossover
Instrumentación de audio
Reparación y mejora de equipos de sonido
Proyectos DIY de audio analógico
Equipos de comunicación con circuitos de audio

Nota importante

Antes de la aplicación, confirmar siempre la tensión de alimentación, pinout, encapsulado, ancho de banda, consumo, condiciones térmicas y compatibilidad con el circuito original. El OPA2134PA es un amplificador operacional de señal de audio, no un amplificador de potencia para conexión directa a altavoces. La elección final debe respetar las condiciones reales del circuito, incluyendo tensión, impedancia, frecuencia, ganancia, carga y espacio disponible en la placa.
