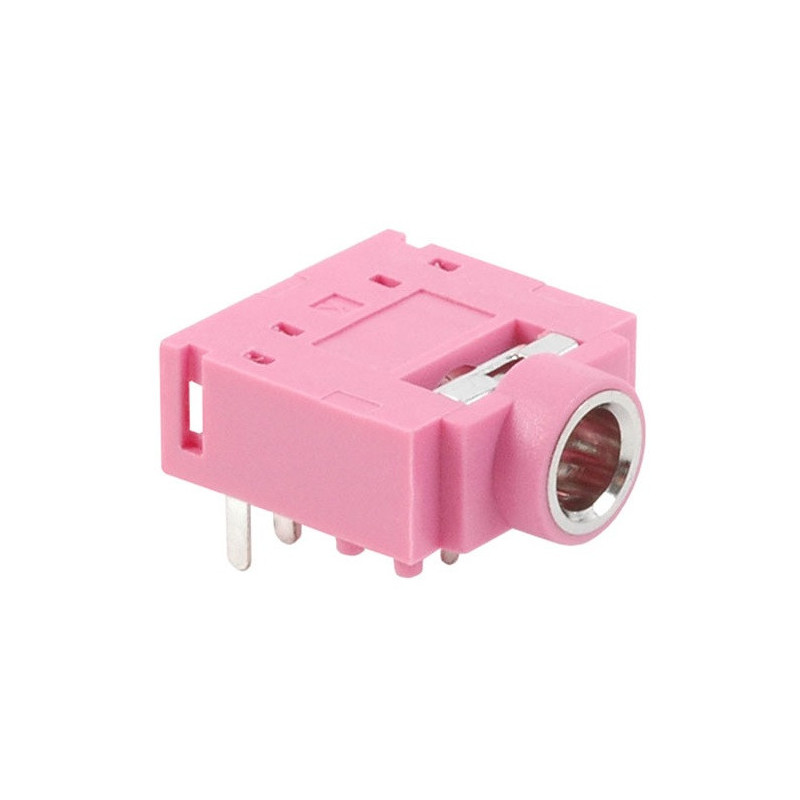

Conector Jack Audio 3,5mm Hembra Estéreo TRS con 2 Conmutadores THT SJ1-3525NG-PI

El SJ1-3525NG-PI es un conector jack de audio 3,5mm hembra estéreo TRS, indicado para montaje en placas de circuito impreso mediante terminales THT / through-hole.

Con configuración TRS estéreo y estructura de 3 conductores / 5 contactos, este modelo incluye dos conmutadores internos, permitiendo su uso en circuitos donde sea necesario detectar la inserción del conector, conmutar señales o desconectar automáticamente otro circuito, como un altavoz interno.

El montaje en ángulo recto permite que el conector jack se inserte paralelo a la placa, facilitando la integración en cajas, paneles laterales, equipos compactos y proyectos donde el espacio disponible es limitado.

Este conector es adecuado para aplicaciones de audio analógico, auriculares, entradas y salidas de señal, módulos electrónicos, equipos portátiles, interfaces de audio y reparación de equipos que utilicen conector jack estéreo de 3,5mm.

El cuerpo de PBT rosa, los contactos con recubrimiento de plata y la terminación por soldadura hacen de este componente una opción práctica para fabricación, mantenimiento, prototipado y sustitución de conectores compatibles.

Características principales

Conector jack de audio 3,5mm
Fabricante / marca: Same Sky, anteriormente CUI Devices
Referencia: SJ1-3525NG-PI
Serie: SJ1
Tipo de conector: jack de audio
Género: hembra
Formato: estéreo TRS
Número de conductores: 3 conductores
Número de contactos: 5 contactos
Conmutador interno: dos conmutadores
Diámetro compatible: conector jack 3,5mm
Diámetro real indicado: 3,60mm
Montaje: THT / through-hole
Orientación: ángulo recto / right angle
Terminación: soldadura
Blindaje: sin blindaje
Tensión nominal: 12VDC
Corriente nominal: 1A
Temperatura mínima de operación: -25°C
Temperatura máxima de operación: +85°C
Color del cuerpo: rosa
Material del cuerpo: PBT, tereftalato de polibutileno
Material de los contactos: latón, aleación de cobre y acero inoxidable
Recubrimiento de los contactos: plata
Profundidad de inserción indicada: 14mm
Tipo de embalaje indicado: bandeja
Estado del producto: activo
Aplicación principal: conexión de audio en PCB con función de conmutación
Adecuado para audio, detección de conector, prototipos, reparación y proyectos electrónicos

Aplicaciones recomendadas

Entradas y salidas de audio 3,5mm
Equipos electrónicos con conexión jack estéreo
Auriculares y pequeños sistemas de audio
Detección de conector insertado
Conmutación automática de señal
Desactivación de altavoz interno al conectar auriculares
Proyectos DIY de electrónica
Placas de circuito impreso
Módulos de audio
Equipos portátiles
Reparación de conectores jack
Interfaces de audio analógico
Prototipado en PCB
Sustitución de conectores compatibles

Nota importante

Antes de la aplicación, confirmar siempre el pinout, footprint de la PCB, orientación del conector, número de contactos, funcionamiento de los conmutadores internos, tensión, corriente y compatibilidad con el conector utilizado.

El SJ1-3525NG-PI es un conector TRS estéreo de 3 conductores con 5 contactos e incluye dos conmutadores internos. Es diferente de modelos simples de 3 contactos sin conmutador. Para sustitución, confirmar si el equipo original utiliza contactos de conmutación y si el pinout corresponde al circuito existente.

Este componente está destinado a montaje en PCB mediante soldadura THT. Se recomienda verificar el dibujo técnico, el esquema de conexiones y el layout de la placa antes del montaje.
