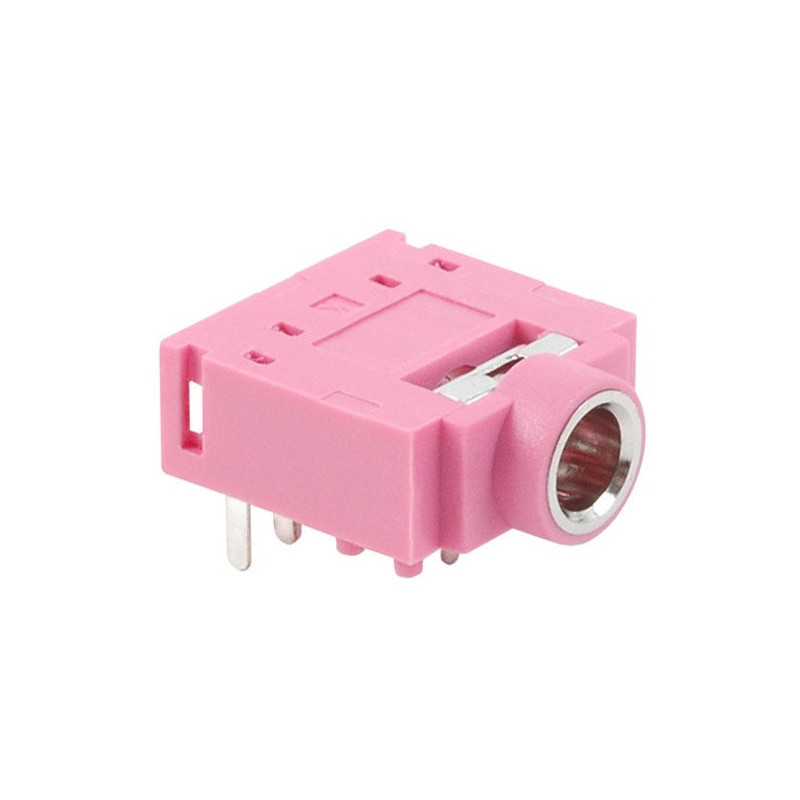

Conector Jack Áudio 3,5mm Fêmea Estéreo TRS com 2 Comutadores THT SJ1-3525NG-PI

O SJ1-3525NG-PI é um conector jack de áudio 3,5mm fêmea estéreo TRS, indicado para montagem em placas de circuito impresso através de terminais THT / furo passante.

Com configuração TRS estéreo e estrutura de 3 condutores / 5 contactos, este modelo inclui duas chaves internas, permitindo a utilização em circuitos onde seja necessário detetar a inserção da ficha, comutar sinais ou desligar automaticamente outro circuito, como um altifalante interno.

A montagem em ângulo direito permite que a ficha jack seja inserida paralelamente à placa, facilitando a integração em caixas, painéis laterais, equipamentos compactos e projetos onde o espaço disponível é limitado.

Este conector é adequado para aplicações de áudio analógico, auscultadores, entradas e saídas de sinal, módulos eletrónicos, equipamentos portáteis, interfaces de áudio e reparação de equipamentos que utilizem ficha jack estéreo de 3,5mm.

O corpo em PBT rosa, os contactos com revestimento em prata e a terminação por soldadura tornam este componente uma opção prática para fabrico, manutenção, prototipagem e substituição de conectores compatíveis.

Características principais

Conector jack de áudio 3,5mm
Fabricante / marca: Same Sky, anteriormente CUI Devices
Referência: SJ1-3525NG-PI
Série: SJ1
Tipo de conector: jack de áudio
Género: fêmea
Formato: estéreo TRS
Número de condutores: 3 condutores
Número de contactos: 5 contactos
Comutador interno: duas chaves
Diâmetro compatível: ficha jack 3,5mm
Diâmetro real indicado: 3,60mm
Montagem: THT / furo passante
Orientação: ângulo direito / right angle
Terminação: soldadura
Blindagem: sem blindagem
Tensão nominal: 12VDC
Corrente nominal: 1A
Temperatura mínima de operação: -25°C
Temperatura máxima de operação: +85°C
Cor do corpo: rosa
Material do corpo: PBT, tereftalato de polibutileno
Material dos contactos: latão, liga de cobre e aço inoxidável
Revestimento dos contactos: prata
Profundidade de encaixe indicada: 14mm
Tipo de embalagem indicada: bandeja
Estado do produto: ativo
Aplicação principal: ligação áudio em PCB com função de comutação
Adequado para áudio, deteção de ficha, protótipos, reparação e projetos eletrónicos

Aplicações recomendadas

Entradas e saídas de áudio 3,5mm
Equipamentos eletrónicos com ligação jack estéreo
Auscultadores e pequenos sistemas de áudio
Deteção de ficha inserida
Comutação automática de sinal
Desativação de altifalante interno ao ligar auscultadores
Projetos DIY de eletrónica
Placas de circuito impresso
Módulos de áudio
Equipamentos portáteis
Reparação de conectores jack
Interfaces de áudio analógico
Prototipagem em PCB
Substituição de conectores compatíveis

Nota importante

Antes da aplicação, confirmar sempre a pinagem, footprint da PCB, orientação do conector, número de contactos, funcionamento das chaves internas, tensão, corrente e compatibilidade com a ficha utilizada.

O SJ1-3525NG-PI é um conector TRS estéreo de 3 condutores com 5 contactos e inclui duas chaves internas. É diferente de modelos simples de 3 contactos sem comutador. Para substituição, confirmar se o equipamento original utiliza contactos de comutação e se a pinagem corresponde ao circuito existente.

Este componente é destinado a montagem em PCB por soldadura THT. Recomenda-se verificar o desenho técnico, o esquema de ligações e o layout da placa antes da montagem.
