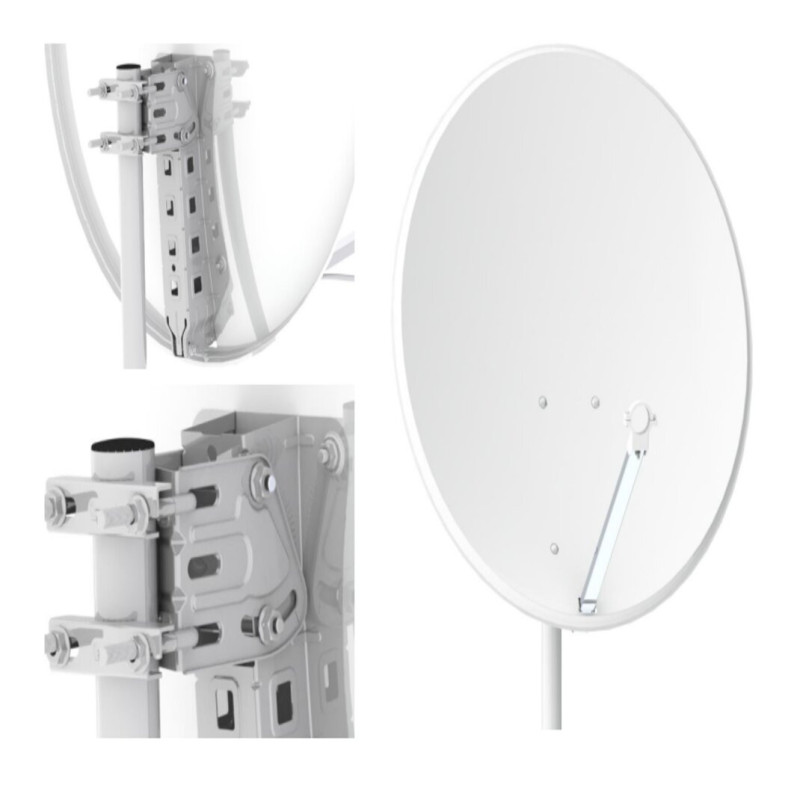

Antena Satélite Offset 80 cm Modelo QD

La antena satélite 80 cm modelo QD es una antena parabólica de tipo offset, desarrollada para instalaciones de recepción satélite donde se necesita una solución de mayor tamaño frente a modelos compactos.

Este modelo presenta reflector de 730 × 800 mm, distancia focal de 467 mm, relación F/D de 0,64 y ángulo offset de 24°. El rango de frecuencia indicado es de 10,70 a 12,75 GHz, con eficiencia superior al 70% y polarización lineal/circular.

Ganancia de 36,5 dBi a 10,7 GHz, 37,4 dBi a 11,7 GHz y 38,0 dBi a 12,7 GHz. El reflector está identificado como acero galvanizado / aluminio, con espesor de 0,6 / 0,8 mm. La antena es compatible con mástiles de 40 a 60 mm y con interfaz de LNB de 40 mm.

Características:

• Antena satélite offset
• Modelo: 80 QD
• Dimensiones del reflector: 730 × 800 mm
• Distancia focal: 467 mm
• Relación F/D: 0,64
• Ángulo offset: 24°
• Rango de frecuencia: 10,70 - 12,75 GHz
• Eficiencia: superior al 70%
• Polarización: lineal / circular
• Material del reflector: acero galvanizado / aluminio
• Espesor del reflector: 0,6 / 0,8 mm
• Ganancia a 10,7 GHz: 36,5 dBi
• Ganancia a 11,7 GHz: 37,4 dBi
• Ganancia a 12,7 GHz: 38,0 dBi
• Interfaz de mástil: 40 - 60 mm
• Interfaz de LNB: 40 mm
• Ajuste de elevación: 29° a 56°
• Ajuste de azimut: 360°
• Ancho de haz -3 dB en azimut: 2,2° a 12,75 GHz
• Ancho de haz -3 dB en elevación: 2,2° a 12,75 GHz
• Carga operacional de viento: 72 km/h
• Carga de supervivencia al viento: 144 km/h
• Carga destructiva de viento: 216 km/h
