33 pF 6 kV ±5% – CC45SL3JD330JYGNA Condensador Cerâmico de Disco TDK

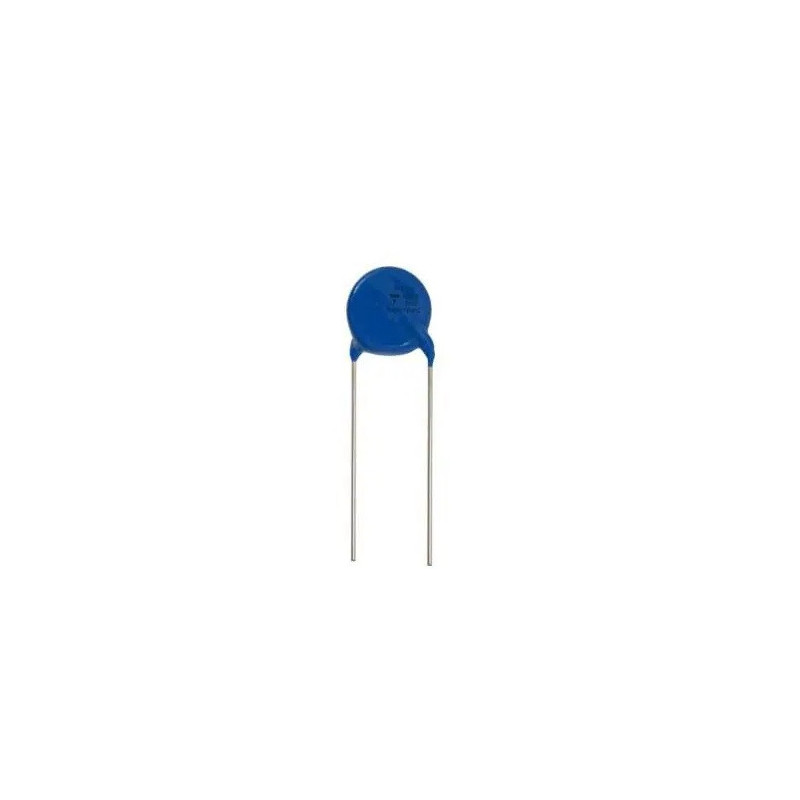

O TDK CC45SL3JD330JYGNA é um condensador cerâmico de disco da série CC45, desenvolvido para aplicações comerciais de alta tensão e alta frequência.

Apresenta uma capacidade nominal de 33 pF, tolerância de ±5% e tensão nominal de funcionamento de 6 kV DC. O baixo fator de dissipação ajuda a limitar o aquecimento interno em circuitos sujeitos a alta tensão e frequências elevadas.

A construção com terminais radiais permite a montagem através de furos em placas de circuito impresso. Os terminais longos, com aproximadamente 25 mm, também facilitam a instalação e o ajuste da distância relativamente à placa.

É especialmente indicado para proteção de fontes de alimentação através de circuitos snubber, filtragem, desacoplamento e outras aplicações eletrónicas de alta tensão compatíveis com as suas características.

Características principais

• Marca: TDK
• Referência: CC45SL3JD330JYGNA
• Série: CC45
• Tipo: condensador cerâmico de disco
• Categoria: alta tensão
• Capacidade: 33 pF
• Tolerância: ±5%
• Tensão nominal: 6 kV DC
• Tensão suportada em ensaio: 4,5 kV AC
• Característica térmica: SL
• Coeficiente de temperatura: +350 a –1000 ppm/°C
• Fator de qualidade Q mínimo: 1000
• Resistência de isolamento mínima: 10 000 MΩ
• Temperatura de funcionamento: –25 °C a +125 °C
• Montagem: através de furos
• Terminais: radiais longos
• Comprimento dos terminais: aproximadamente 25 mm
• Distância entre terminais: 7,5 ±1,5 mm
• Diâmetro dos terminais: 0,60 ±0,05 mm
• Diâmetro máximo do corpo: 7,5 mm
• Espessura máxima: 6 mm
• Polaridade: não polarizado
• Soldadura: manual ou por onda
• Conformidade: RoHS, sem chumbo e sem halogéneos
• Classificação: utilização comercial
• Certificação AEC-Q200: não

Aplicações recomendadas

• Circuitos snubber para proteção de fontes de alimentação
• Circuitos eletrónicos de alta tensão
• Filtragem e desacoplamento
• Equipamentos de telecomunicações
• Equipamentos de medição
• Fontes de alimentação e conversores
• Circuitos de alta frequência
• Reparação de equipamentos eletrónicos

Nota importante

A tensão nominal de 6 kV refere-se a corrente contínua. A tensão de ensaio de 4,5 kV AC não deve ser interpretada como tensão permanente de funcionamento em corrente alternada.

Este componente não possui classificação de segurança X ou Y e não deve ser utilizado diretamente entre condutores da rede elétrica ou entre a rede e a terra quando essa certificação for obrigatória.

Por trabalhar com alta tensão, a instalação deve respeitar as distâncias de isolamento, a descarga segura do condensador e todas as medidas de proteção adequadas. Confirme sempre as especificações do circuito antes da substituição.
