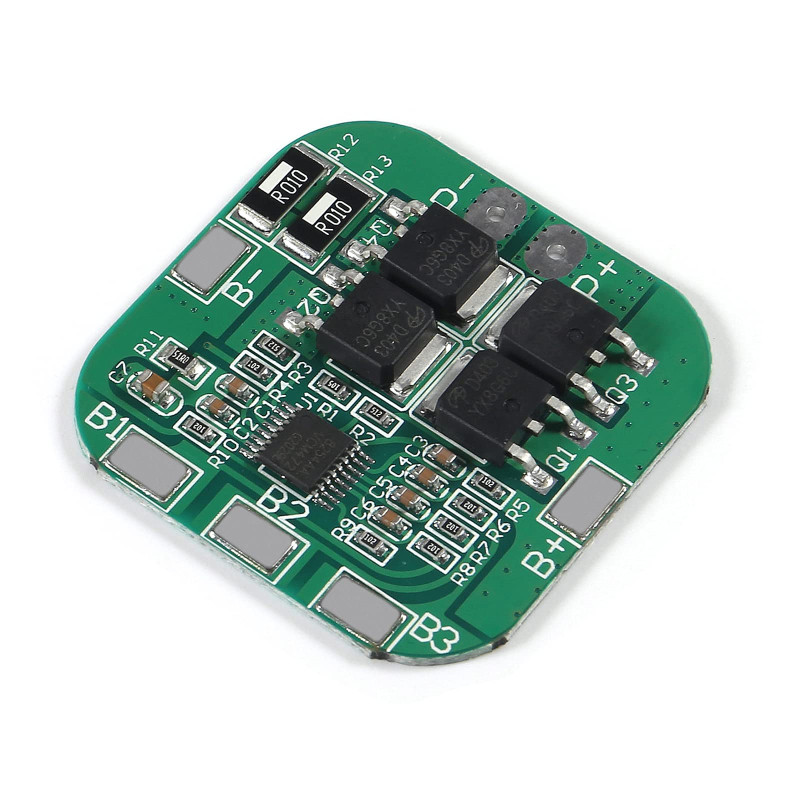

Placa BMS 4S 20A 14,4V / 14,8V para Bateria de Lítio 18650

É uma placa BMS de proteção 4S desenvolvida para packs de 4 baterias de lítio ligadas em série, como células 18650 Li-ion ou packs LiPo compatíveis.

Em aplicações com baterias Li-ion 18650, o pack 4S apresenta tensão nominal de aproximadamente 14,8V e tensão máxima de carga de 16,8V. Em packs LiPo, a tensão nominal indicada é de 14,4V. Esta placa permite proteger o conjunto de baterias contra condições perigosas de funcionamento, ajudando a aumentar a segurança e a vida útil do pack.

O módulo oferece proteção contra sobrecarga, sobredescarga, sobrecorrente e curto-circuito, sendo indicado para projetos eletrónicos, fontes de alimentação de reserva, iluminação LED, pequenos inversores, módulos de alimentação e outros equipamentos de baixo consumo compatíveis.

A corrente máxima de trabalho indicada é de 10A, com corrente máxima de pico de 20A. Para descargas superiores a 3A, as baterias utilizadas devem ter uma taxa de descarga adequada, sendo indicado pelo fornecedor o uso de células com pelo menos 3C. Por exemplo, uma bateria de 2000mAh com descarga 3C pode fornecer até cerca de 6A.

A ligação deve ser feita respeitando rigorosamente os pontos do pack: B- / 0V, B1 / 3,7V, B2 / 7,4V, B3 / 11,1V e B+ / 14,8V. Após a ligação inicial, poderá ser necessário realizar uma primeira carga para ativar a saída de tensão da placa.

Características principais

Placa BMS de proteção
Configuração da bateria: 4S
Tipo de bateria: lítio / Li-ion 18650 / LiPo compatível
Número de células em série: 4 células
Tensão nominal Li-ion 18650: 14,8V
Tensão nominal LiPo: 14,4V
Tensão de carga completa: 16,8V
Corrente máxima de trabalho: 10A
Corrente máxima de pico: 20A
Proteção contra sobrecarga: sim
Proteção contra sobredescarga: sim
Proteção contra sobrecorrente: sim
Proteção contra curto-circuito: sim
Tensão de sobrecarga: 4,25V a 4,35V ±0,05V por célula
Tensão de sobredescarga: 2,3V a 3,0V ±0,05V por célula
Corrente de repouso: 6µA
Resistência interna indicada: 45mΩ
Temperatura de trabalho: -40°C a +50°C
Temperatura de armazenamento: -40°C a +80°C
Dimensões aproximadas: 35 x 35 x 3,0mm
Pontos de ligação: B-, B1, B2, B3 e B+
Aplicação principal: proteção de pack de baterias de lítio 4S
Produto indicado para projetos eletrónicos e packs de baixa/média corrente

Aplicações recomendadas

Packs de baterias Li-ion 18650 4S
Packs LiPo 4S compatíveis
Fontes de alimentação de reserva
Iluminação LED alimentada por bateria
Pequenos inversores compatíveis
Módulos de alimentação portáteis
Projetos eletrónicos com bateria de lítio
Sistemas de backup de baixa potência
Equipamentos eletrónicos de baixo consumo
Reparação e montagem de packs de baterias compatíveis
Projetos DIY com baterias 4S

Nota importante

Antes da aplicação, confirmar sempre a química da bateria, tensão nominal, tensão máxima de carga, corrente de descarga, taxa C das células, esquema de ligação, polaridade e compatibilidade com o equipamento. Esta placa é indicada para packs de lítio 4S, mas não é compatível com baterias LiFePO4.

Não utilizar em berbequins/taladros elétricos, motores de alta corrente superiores a 4A, lâmpadas de xenon ou packs de baterias para veículos elétricos, conforme indicação do fornecedor. A corrente máxima de trabalho da placa é de 10A, embora o pico máximo indicado seja de 20A, pelo que não deve ser usada em cargas com arranque pesado ou consumo contínuo elevado sem validação técnica.

A ligação incorreta dos pontos B-, B1, B2, B3 e B+ pode danificar a placa, as baterias ou o equipamento ligado. Em packs de baterias de lítio, trabalhar sempre com cuidado, evitar curto-circuitos, usar células equivalentes e em bom estado, e garantir isolamento adequado.
