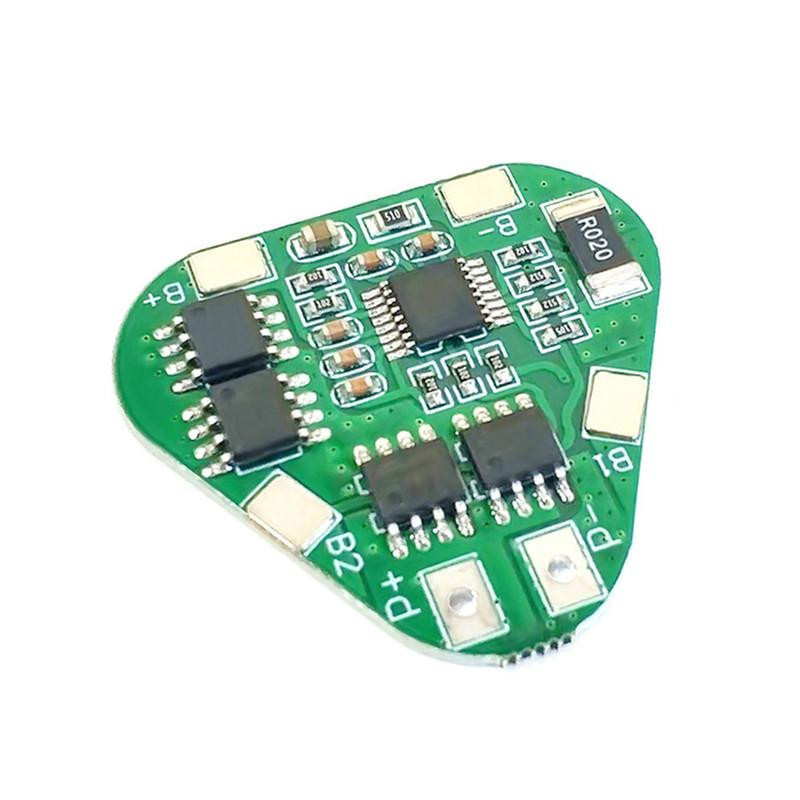

Placa BMS 3S 12V 8A / 12A para Bateria de Lítio 18650

É uma placa BMS de proteção 3S desenvolvida para packs de 3 baterias de lítio 18650 ligadas em série.

Num pack 3S de baterias de lítio, a tensão nominal é normalmente de 11,1V, sendo muitas vezes identificado como pack de 12V. A tensão de carga completa é de aproximadamente 12,6V, podendo a placa trabalhar com tensão de carga indicada entre 12,6V e 13V.

Esta placa permite proteger o conjunto de baterias contra condições perigosas de funcionamento, ajudando a aumentar a segurança e a vida útil do pack. Inclui proteção contra sobrecarga, sobredescarga, sobrecorrente e curto-circuito, com recuperação automática após proteção contra curto-circuito.

A corrente máxima de trabalho indicada é de 8A, com corrente instantânea máxima de 12A. Para descargas superiores a 3A, as baterias utilizadas devem ter uma taxa de descarga adequada. O fornecedor indica que a taxa de descarga da bateria deve ser superior a 3C para aplicações com corrente mais elevada.

A ligação deve ser feita respeitando rigorosamente os pontos do pack: B- / 0V, B1 / 3,7V, B2 / 7,4V e B+ / 11,1V. Após a ligação inicial, poderá ser necessário realizar uma primeira carga para ativar a saída da placa.

Características principais

Placa BMS de proteção
Configuração da bateria: 3S
Tipo de bateria: lítio / 18650
Número de células em série: 3 células
Tensão nominal do pack: 11,1V
Designação habitual: 12V
Tensão de carga: 12,6V a 13V
Corrente máxima de trabalho: 8A
Corrente instantânea máxima: 12A
Proteção contra sobrecarga: sim
Proteção contra sobredescarga: sim
Proteção contra sobrecorrente: sim
Proteção contra curto-circuito: sim, com autorrecuperação
Tensão de sobrecarga: 4,25V ±0,05V por célula
Tensão de sobredescarga: 2,5V ±0,05V por célula
Corrente de repouso: inferior a 30µA
Dimensões aproximadas: 30 x 30 x 3mm
Pontos de ligação: B-, B1, B2 e B+
Aplicação principal: proteção de pack de baterias de lítio 3S
Produto indicado para projetos eletrónicos e packs de baixa/média corrente

Aplicações recomendadas

Packs de baterias Li-ion 18650 3S
Fontes de alimentação portáteis de 12V
Iluminação LED alimentada por bateria
Módulos de alimentação portáteis
Projetos eletrónicos com bateria de lítio
Sistemas de backup de baixa potência
Equipamentos eletrónicos de baixo consumo
Pequenos projetos DIY com baterias 3S
Reparação e montagem de packs de baterias compatíveis
Aplicações onde seja necessária proteção de pack 3S

Nota importante

Antes da aplicação, confirmar sempre a química da bateria, tensão nominal, tensão máxima de carga, corrente de descarga, taxa C das células, esquema de ligação, polaridade e compatibilidade com o equipamento.

Para correntes superiores a 3A, utilizar baterias com taxa de descarga adequada. O fornecedor indica que a taxa de descarga deve ser superior a 3C. Por exemplo, uma bateria de 2000mAh com descarga 3C pode fornecer aproximadamente 6A.

As células usadas no pack devem ter capacidade, resistência interna e estado de saúde semelhantes. Não misturar baterias boas com baterias defeituosas, nem células com tensões muito diferentes. Se as tensões das células não forem iguais antes da montagem em série, cada grupo deve ser carregado separadamente antes da utilização.

A ligação incorreta dos pontos B-, B1, B2 e B+ pode danificar a placa, as baterias ou o equipamento ligado. Em packs de baterias de lítio, trabalhar sempre com cuidado, evitar curto-circuitos, usar células equivalentes e em bom estado, e garantir isolamento adequado.
