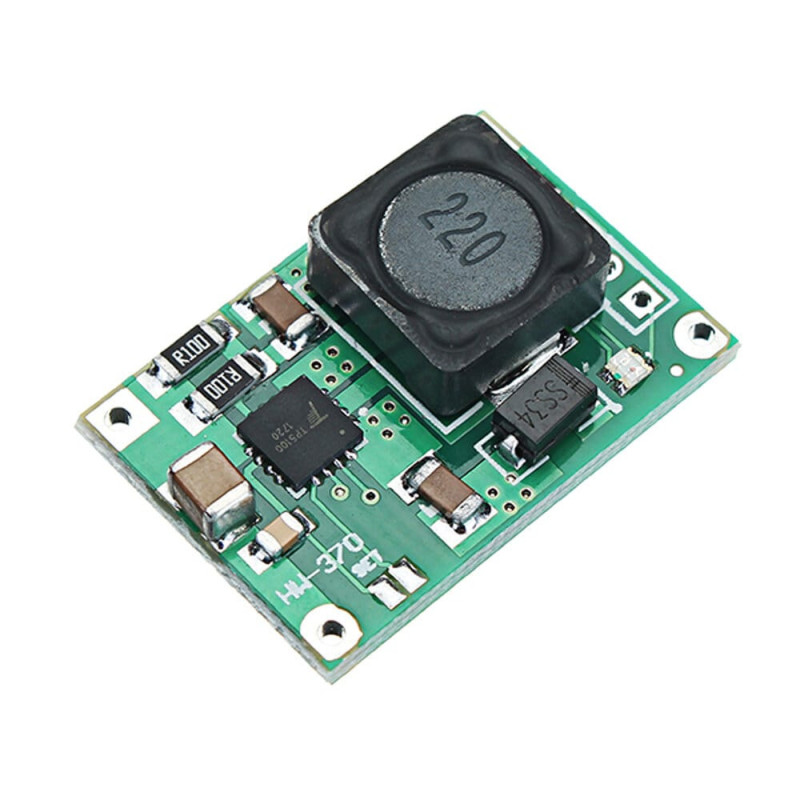

TP5100 1S/2S, Modulo carga baterias de Litio 2A

O TP5100 é um chip de gestão de carga de bateria de lítio de célula única de 8,4 V e comutação dupla de 4,2 V. O seu pacote QFN16 ultracompacto e o circuito externo simples tornam-no ideal para equipamentos portáteis e aplicações de gestão de carga de alta corrente. Possui também proteção contra sobrecorrente, subtensão, sobreaquecimento e curto-circuito de entrada, monitorização da temperatura da bateria e proteção inversa da bateria. O TP5100 oferece uma vasta gama de tensão de entrada de 5 V a 18 V, carregamento lento de bateria dupla na pré-carga, corrente constante, tensão constante trifásica, corrente lenta de pré-carga por ajuste de resistência externa e uma corrente de carga máxima de até 2 A. O seu modo de comutação de frequência de 400 kHz permite a utilização de um dispositivo Suo externo mais pequeno, mantendo uma menor geração de calor durante o carregamento de corrente elevada.

Tensão de alimentação de entrada estática (VlN): 20 V

BAI: -8,4 V-20 V

Duração do curto-circuito BAT: Contínuo

Ambiente de funcionamento Intervalo de temperatura: -40 ℃ -85 ℃

Intervalo de temperatura de armazenamento: -65 ℃ - 125 ℃

Bateria de lítio recarregável dupla 8,4 V/4,2 V

Corrente de carga programável 0,1A-2A

Corrente de pré-carga constante programável 10% -100%

Ampla tensão de funcionamento, alcance máximo 18 V

Indicador de estado de carga LED vermelho e verde

Proteção da temperatura do chip, proteção contra sobrecorrente, proteção contra subtensão

Proteção da temperatura da bateria, desligamento inverso da bateria, proteção contra curto-circuito

Frequência de comutação 400Khz, indutância utilizável 20uH e mais

PWR_ON Bateria de alimentação para controlo de comutação

Aplicação:

Equipamentos portáteis, carregadores diversos

Smartphone, FDA, telemóvel móvel

MP4, leitores de MP5, tablets

HM

Ferramentas elétricas

Walkie-talkie
