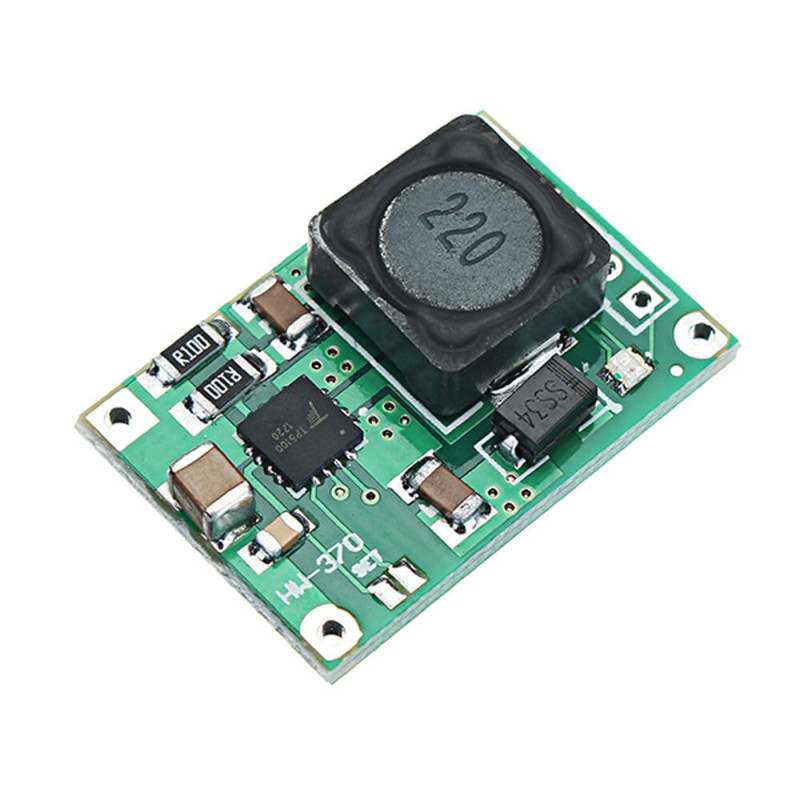

TP5100 1S/2S, 2A Módulo de carga de batería de litio

El TP5100 es un chip de gestión de carga de batería de litio de celda única de 8,4 V y doble conmutación, de 4,2 V. Su encapsulado QFN16 ultracompacto y su sencillo circuito externo lo hacen ideal para equipos portátiles y aplicaciones de gestión de carga de alta corriente. Además, incorpora protección contra sobrecorriente de entrada, subtensión, sobretemperatura y cortocircuito, monitorización de la temperatura de la batería y protección contra inversión de la batería.El TP5100 ofrece un amplio rango de voltaje de entrada de 5 V a 18 V, carga lenta de batería dual en precarga, corriente constante, voltaje constante trifásico, corriente lenta de precarga mediante ajuste de resistencia externa, y una corriente de carga máxima de hasta 2 A. Su modo de conmutación de frecuencia de 400 kHz permite utilizar un dispositivo externo Suo más pequeño, manteniendo una menor generación de calor durante la carga de alta corriente.

Static input supply voltage (VlN): 20V

BAI: -8.4V-20V

BAT Short-Circuit Duration: Continuous

Operating environment Temperature range: -40 ℃ -85 ℃

Storage temperature range: -65 ℃ - 125 ℃

Double 8.4v / 4.2v lithium rechargeable single

Programmable charge current 0.1A-2A

Programmable steady precharge current 10% -100%

Wide operating voltage, maximum reach 18V

Red and green LED charge status indicator

Chip temperature protection, overcurrent protection, undervoltage protection

Battery temperature protection, reverse battery shutdown, short circuit protection

Switching frequency 400Khz, usable inductance 20uH and more

PWR_ON Power battery for switching control

Application:

Portable equipment, various chargers

Smartphone, FDA, mobile cellular telephone

MP4,MP5 players, tablets

HM

Power Tools

Walkie-talkie
