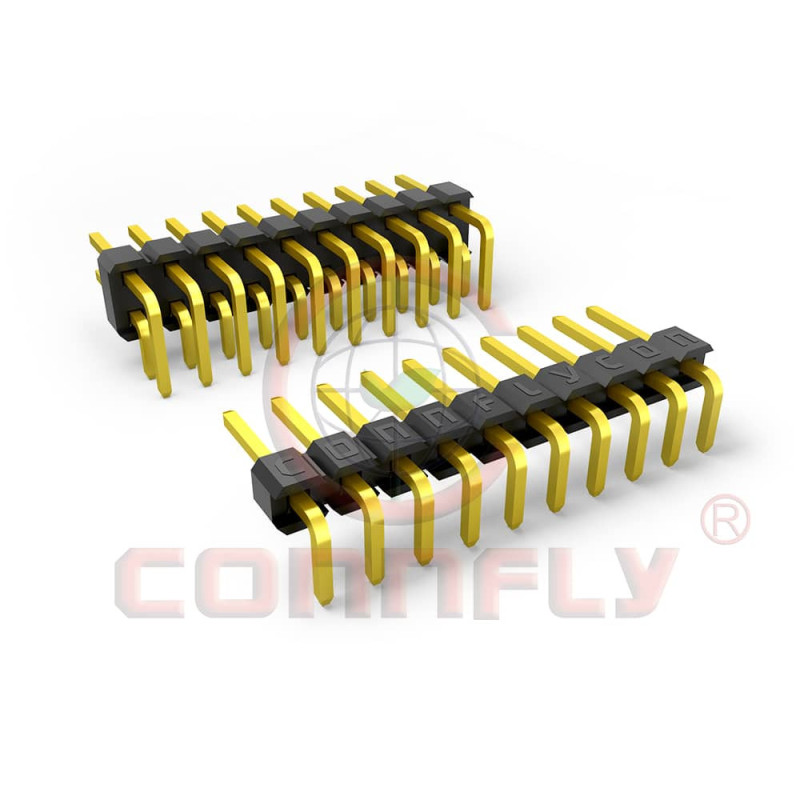

A CONNFLY DS1022-2x20RF11 é uma barra de pinos macho da série DS1022, indicada para montagem em placas de circuito impresso onde seja necessária uma ligação de pinos em ângulo reto.

Este conector possui 40 pinos, organizados em 2 filas de 20 contactos, com passo standard de 2,54mm. A montagem elétrica é do tipo THT, permitindo soldadura através da placa, enquanto a orientação angular 90 graus facilita ligações laterais entre placas, cabos adaptadores ou módulos compatíveis.

O acabamento dos contactos é gold flash, adequado para aplicações eletrónicas onde se pretende uma ligação estável e prática em conectores de sinal, interfaces, placas de desenvolvimento, equipamentos de controlo, sistemas embebidos e projetos de prototipagem.

A série DS1022 da Connfly apresenta características elétricas indicadas de 3A máximo, tensão nominal de 250V AC/DC, resistência de contacto máxima de 20 miliohm, resistência de isolamento mínima de 1000 megaohm e temperatura de operação de -40°C a 105°C.

É uma solução útil para montagem, reparação ou substituição de conectores compatíveis em placas eletrónicas, especialmente quando é necessário um conector macho 2x20 com saída em ângulo reto.

Características principais

Barra de pinos macho
Fabricante / marca: CONNFLY
Referência do fabricante: DS1022-2*20RF11
Referência formatada para pesquisa: DS1022-2x20RF11
Série: DS1022
Tipo de conector: pinos / pin header
Espécie de conector: macho
Número total de pinos: 40
Disposição dos pinos: 2x20
Passo / raster: 2,54mm
Montagem elétrica: THT
Orientação: angular 90 graus / R/A
Acabamento dos contactos: gold flash
Corrente nominal da série: 3A máximo
Tensão nominal da série: 250V AC/DC
Resistência de contacto: 20 miliohm máximo
Resistência de isolamento: 1000 megaohm mínimo
Tensão suportada: 600V AC durante 1 minuto
Temperatura de operação: -40°C a 105°C
Material dos pinos: liga de cobre
Material do isolador: PBT/PA-9T, conforme série
Classe de inflamabilidade do isolador: UL94 V0
Cor comum do isolador: preto
Aplicação principal: ligação placa-placa e montagem em PCB
Produto indicado para eletrónica, prototipagem e reparação de placas compatíveis

Aplicações recomendadas

Ligações placa-placa
Placas de circuito impresso com montagem THT
Módulos eletrónicos
Placas de desenvolvimento
Interfaces de sinais
Projetos de prototipagem
Equipamentos de controlo
Sistemas embebidos
Reparação de placas eletrónicas
Substituição de barras de pinos 2x20 compatíveis
Montagens onde seja necessário conector macho angular de 90 graus

Nota importante

Antes da compra, confirmar sempre a referência completa, número de pinos, disposição 2x20, passo 2,54mm, orientação angular, footprint da PCB, comprimento dos pinos, acabamento dos contactos e compatibilidade com a placa original.

Este artigo corresponde ao conector CONNFLY DS1022-2*20RF11 / DS1022-2x20RF11. Não deve ser confundido com versões de fila simples, montagem vertical, SMT ou com número de contactos diferente.

Para substituição em equipamentos existentes, verificar sempre as dimensões mecânicas, espaçamento entre filas, posição dos pinos e orientação de montagem antes da soldadura. Este artigo corresponde apenas à barra de pinos. Placa PCB, cabos, jumpers, conectores fêmea, espaçadores e outros acessórios não estão incluídos, salvo indicação expressa em contrário.
