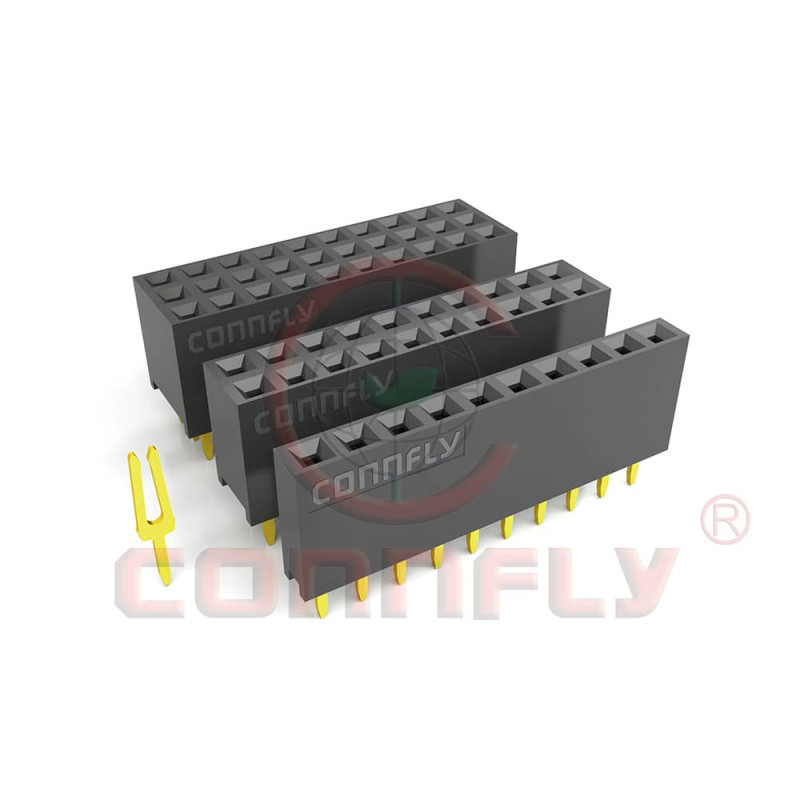

A CONNFLY DS1023-2x20S21 é uma barra de contactos fêmea da série DS1023, indicada para montagem em placas de circuito impresso através de tecnologia THT.

Este conector possui 40 contactos, organizados em 2 filas de 20, com passo standard de 2,54mm. A orientação reta / vertical permite a ligação direta com barras de pinos macho compatíveis, módulos eletrónicos, placas de desenvolvimento, interfaces e sistemas placa-placa.

Com altura de 8,5mm e terminais de 3,2mm, é uma solução adequada para aplicações eletrónicas onde seja necessário um conector fêmea compacto, simples e fácil de soldar.

A série DS1023 apresenta características elétricas indicadas como corrente máxima de 3A, resistência de contacto máxima de 20 miliohm, resistência de isolamento mínima de 1000 megaohm, tensão suportada de 500V AC rms durante 1 minuto e temperatura de operação de -40°C a 105°C.

É indicada para montagem, reparação ou substituição de conectores fêmea compatíveis em placas eletrónicas, especialmente quando é necessária uma barra fêmea 2x20 com passo 2,54mm.

Características principais

Barra fêmea / socket
Fabricante / marca: CONNFLY
Referência do fabricante: DS1023-2*20S21
Série: DS1023
Tipo de conector: pin strips / barra de contactos
Espécie de conector: fêmea / socket
Número total de contactos: 40
Disposição dos contactos: 2x20
Passo / raster: 2,54mm
Montagem elétrica: THT
Orientação: reta / vertical
Altura: 8,5mm
Comprimento dos terminais: 3,2mm
Corrente máxima: 3A
Acabamento dos contactos: gold-plated
Resistência de contacto da série: 20 miliohm máximo
Resistência de isolamento da série: 1000 megaohm mínimo
Tensão suportada da série: 500V AC rms durante 1 minuto
Temperatura de operação da série: -40°C a 105°C
Aplicação principal: ligação placa-placa e montagem em PCB
Produto indicado para eletrónica, prototipagem e reparação de placas compatíveis

Aplicações recomendadas

Ligações placa-placa
Placas de circuito impresso com montagem THT
Placas de desenvolvimento
Módulos eletrónicos
Interfaces de sinais
Projetos de prototipagem
Equipamentos de controlo
Sistemas embebidos
Reparação de placas eletrónicas
Substituição de barras fêmea 2x20 compatíveis
Montagens onde seja necessário conector fêmea reto de 40 contactos

Nota importante

Antes da compra, confirmar sempre a referência completa, número de contactos, disposição 2x20, passo 2,54mm, altura do corpo, comprimento dos terminais, orientação reta, footprint da PCB e compatibilidade com a placa original.

Este artigo corresponde ao conector CONNFLY DS1023-2*20S21 / DS1023-2x20S21. Não deve ser confundido com versões macho, de fila simples, angulares, SMT ou com número de contactos diferente.

Para substituição em equipamentos existentes, verificar sempre as dimensões mecânicas, espaçamento entre filas, posição dos contactos e orientação de montagem antes da soldadura. Este artigo corresponde apenas à barra fêmea. Placa PCB, cabos, jumpers, conectores macho, espaçadores e outros acessórios não estão incluídos, salvo indicação expressa em contrário.
