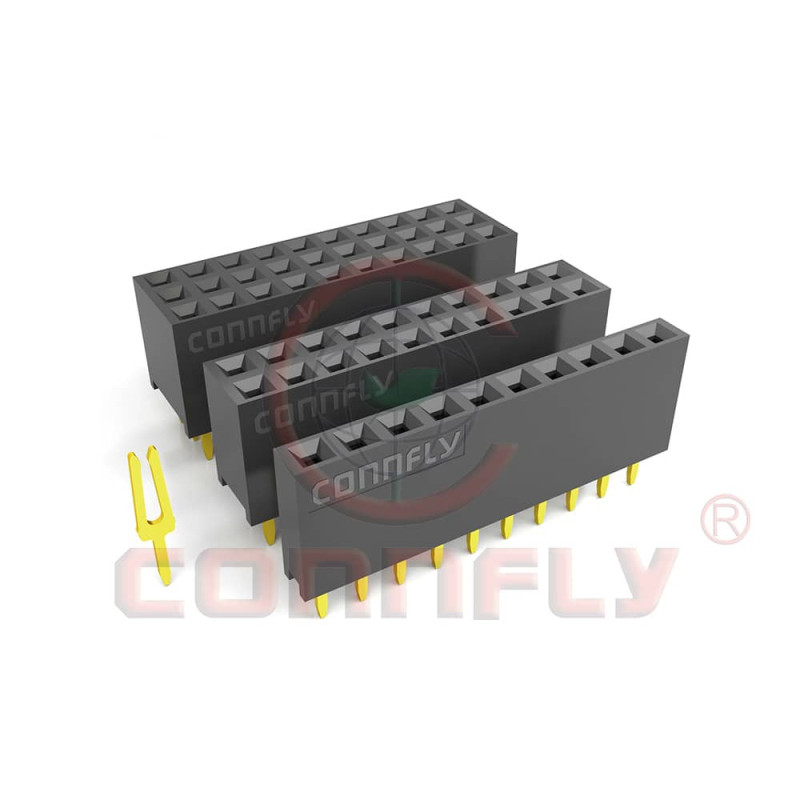

La CONNFLY DS1023-2x20S21 es una tira de contactos hembra de la serie DS1023, indicada para montaje en placas de circuito impreso mediante tecnología THT.

Este conector dispone de 40 contactos, organizados en 2 filas de 20, con paso estándar de 2,54mm. La orientación recta / vertical permite la conexión directa con tiras de pines macho compatibles, módulos electrónicos, placas de desarrollo, interfaces y sistemas placa-placa.

Con altura de 8,5mm y terminales de 3,2mm, es una solución adecuada para aplicaciones electrónicas donde se necesita un conector hembra compacto, sencillo y fácil de soldar.

La serie DS1023 presenta características eléctricas indicadas como corriente máxima de 3A, resistencia de contacto máxima de 20 miliohm, resistencia de aislamiento mínima de 1000 megaohm, tensión soportada de 500V AC rms durante 1 minuto y temperatura de operación de -40°C a 105°C.

Es adecuada para montaje, reparación o sustitución de conectores hembra compatibles en placas electrónicas, especialmente cuando se necesita una tira hembra 2x20 con paso 2,54mm.

Características principales

Tira hembra / socket
Fabricante / marca: CONNFLY
Referencia del fabricante: DS1023-2*20S21
Serie: DS1023
Tipo de conector: pin strips / tira de contactos
Tipo: hembra / socket
Número total de contactos: 40
Disposición de contactos: 2x20
Paso / raster: 2,54mm
Montaje eléctrico: THT
Orientación: recta / vertical
Altura: 8,5mm
Longitud de terminales: 3,2mm
Corriente máxima: 3A
Acabado de contactos: gold-plated
Resistencia de contacto de la serie: 20 miliohm máximo
Resistencia de aislamiento de la serie: 1000 megaohm mínimo
Tensión soportada de la serie: 500V AC rms durante 1 minuto
Temperatura de operación de la serie: -40°C a 105°C
Aplicación principal: conexión placa-placa y montaje en PCB
Producto indicado para electrónica, prototipado y reparación de placas compatibles

Aplicaciones recomendadas

Conexiones placa-placa
Placas de circuito impreso con montaje THT
Placas de desarrollo
Módulos electrónicos
Interfaces de señales
Proyectos de prototipado
Equipos de control
Sistemas embebidos
Reparación de placas electrónicas
Sustitución de tiras hembra 2x20 compatibles
Montajes donde sea necesario conector hembra recto de 40 contactos

Nota importante

Antes de la compra, confirmar siempre la referencia completa, número de contactos, disposición 2x20, paso 2,54mm, altura del cuerpo, longitud de terminales, orientación recta, footprint de la PCB y compatibilidad con la placa original.

Este artículo corresponde al conector CONNFLY DS1023-2*20S21 / DS1023-2x20S21. No debe confundirse con versiones macho, de una sola fila, angulares, SMT o con número de contactos diferente.

Para sustitución en equipos existentes, comprobar siempre las dimensiones mecánicas, separación entre filas, posición de los contactos y orientación de montaje antes de soldar. Este artículo corresponde únicamente a la tira hembra. Placa PCB, cables, jumpers, conectores macho, separadores y otros accesorios no están incluidos, salvo indicación expresa en contrario.
