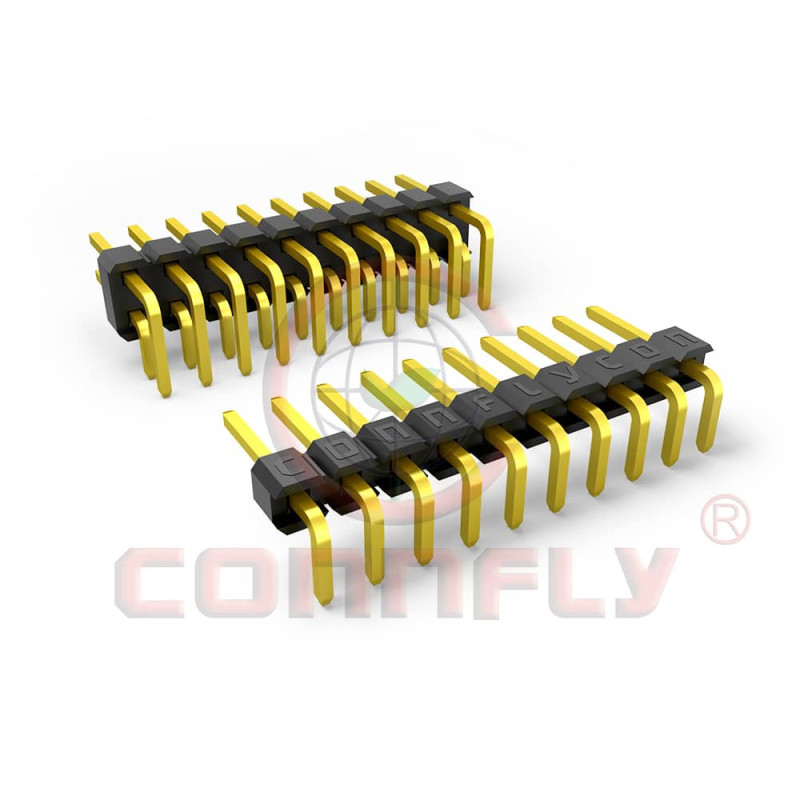

La CONNFLY DS1022-2x20RF11 es una tira de pines macho de la serie DS1022, indicada para montaje en placas de circuito impreso donde sea necesaria una conexión de pines en ángulo recto.

Este conector dispone de 40 pines, organizados en 2 filas de 20 contactos, con paso estándar de 2,54mm. El montaje eléctrico es de tipo THT, permitiendo soldadura pasante en la placa, mientras que la orientación angular 90 grados facilita conexiones laterales entre placas, cables adaptadores o módulos compatibles.

El acabado de los contactos es gold flash, adecuado para aplicaciones electrónicas donde se necesita una conexión estable y práctica en conectores de señal, interfaces, placas de desarrollo, equipos de control, sistemas embebidos y proyectos de prototipado.

La serie DS1022 de Connfly presenta características eléctricas indicadas de 3A máximo, tensión nominal de 250V AC/DC, resistencia de contacto máxima de 20 miliohm, resistencia de aislamiento mínima de 1000 megaohm y temperatura de operación de -40°C a 105°C.

Es una solución útil para montaje, reparación o sustitución de conectores compatibles en placas electrónicas, especialmente cuando se necesita un conector macho 2x20 con salida en ángulo recto.

Características principales

Tira de pines macho
Fabricante / marca: CONNFLY
Referencia del fabricante: DS1022-2*20RF11
Referencia formateada para búsqueda: DS1022-2x20RF11
Serie: DS1022
Tipo de conector: pines / pin header
Tipo: macho
Número total de pines: 40
Disposición de pines: 2x20
Paso / raster: 2,54mm
Montaje eléctrico: THT
Orientación: angular 90 grados / R/A
Acabado de contactos: gold flash
Corriente nominal de la serie: 3A máximo
Tensión nominal de la serie: 250V AC/DC
Resistencia de contacto: 20 miliohm máximo
Resistencia de aislamiento: 1000 megaohm mínimo
Tensión soportada: 600V AC durante 1 minuto
Temperatura de operación: -40°C a 105°C
Material de los pines: aleación de cobre
Material del aislante: PBT/PA-9T, según serie
Clase de inflamabilidad del aislante: UL94 V0
Color común del aislante: negro
Aplicación principal: conexión placa-placa y montaje en PCB
Producto indicado para electrónica, prototipado y reparación de placas compatibles

Aplicaciones recomendadas

Conexiones placa-placa
Placas de circuito impreso con montaje THT
Módulos electrónicos
Placas de desarrollo
Interfaces de señales
Proyectos de prototipado
Equipos de control
Sistemas embebidos
Reparación de placas electrónicas
Sustitución de tiras de pines 2x20 compatibles
Montajes donde sea necesario conector macho angular de 90 grados

Nota importante

Antes de la compra, confirmar siempre la referencia completa, número de pines, disposición 2x20, paso 2,54mm, orientación angular, footprint de la PCB, longitud de los pines, acabado de contactos y compatibilidad con la placa original.

Este artículo corresponde al conector CONNFLY DS1022-2*20RF11 / DS1022-2x20RF11. No debe confundirse con versiones de una sola fila, montaje vertical, SMT o con número de contactos diferente.

Para sustitución en equipos existentes, comprobar siempre las dimensiones mecánicas, separación entre filas, posición de los pines y orientación de montaje antes de soldar. Este artículo corresponde únicamente a la tira de pines. Placa PCB, cables, jumpers, conectores hembra, separadores y otros accesorios no están incluidos, salvo indicación expresa en contrario.
