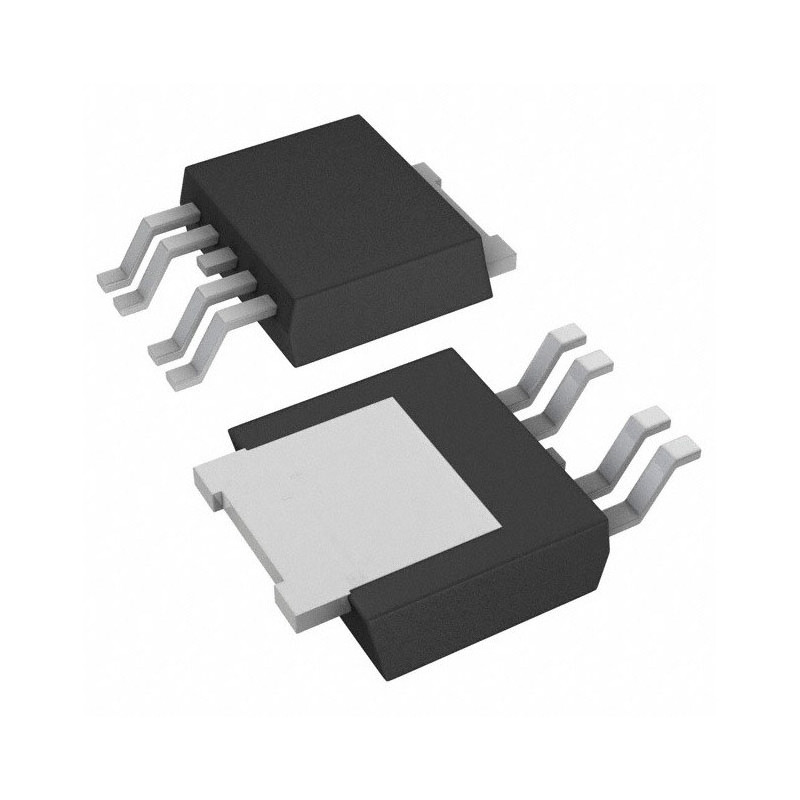

Regulador linear LDO Texas Instruments TPS78533QKVURQ1, com saída fixa de 3,3V, corrente até 1A, entrada de 1,7V a 6,0V, encapsulamento TO-252-5 / DPAK e qualificação AEC-Q100 automotive. Ideal para fontes de alimentação, eletrónica, microcontroladores e regulação pós-conversor DC/DC.

Descrição

O TPS78533QKVURQ1 da Texas Instruments é um regulador linear de baixa queda de tensão, também conhecido como LDO — Low Dropout Regulator, indicado para aplicações onde é necessária uma tensão regulada estável de 3,3V com corrente de saída até 1A.

Este componente pertence à família TPS785-Q1, desenvolvida para aplicações automotive e qualificada segundo AEC-Q100, oferecendo elevada fiabilidade em ambientes exigentes. A gama de entrada de 1,7V a 6,0V permite a utilização em várias arquiteturas de alimentação de baixa tensão, incluindo regulação pós-conversor DC/DC, alimentação de microcontroladores, circuitos lógicos, sensores, módulos RF e cargas analógicas sensíveis.

A versão TPS78533QKVURQ1 possui saída fixa de 3,3V, encapsulamento TO-252-5 / DPAK para montagem SMD e capacidade de dissipação adequada a aplicações de potência moderada, desde que respeitados os limites térmicos do circuito impresso.

O regulador inclui entrada Enable, permitindo ligar/desligar a saída por controlo lógico ou sequenciamento de alimentação. Inclui também soft-start interno, descarga ativa da saída, limitação de corrente, proteção térmica e bom desempenho em rejeição de ripple da alimentação, sendo adequado para projetos onde estabilidade e baixo ruído são importantes.

Características principais

• Regulador linear LDO
• Marca: Texas Instruments
• Referência: TPS78533QKVURQ1
• Família: TPS785-Q1
• Tipo de saída: fixa
• Tensão de saída: 3,3V
• Corrente máxima de saída: 1A
• Tensão de entrada: 1,7V a 6,0V
• Dropout máximo: 425mV a 1A na versão TO-252/KVU
• Precisão de saída: 0,5% típica / 1,7% máxima
• Corrente quiescente baixa: 25µA típica
• PSRR: 60dB a 1kHz / 45dB a 100kHz / 30dB a 1MHz
• Função Enable
• Soft-start interno para redução de corrente de arranque
• Descarga ativa da saída
• Proteção contra sobrecorrente
• Proteção contra sobretemperatura
• Temperatura de junção: -40°C a +150°C
• Qualificação: AEC-Q100
• Grau: Automotive
• Montagem: SMD / superfície
• Encapsulamento: TO-252-5 / DPAK
• Código de encapsulamento TI: KVU
• Número de reguladores: 1
• Configuração da saída: positiva

Aplicações recomendadas

• Fontes de alimentação de 3,3V
• Regulação pós-conversor DC/DC
• Alimentação de microcontroladores
• Circuitos digitais e lógicos
• Sensores e módulos eletrónicos
• Equipamentos automotive
• Telemática e eletrónica embarcada
• Instrumentação e circuitos de medição
• Cargas analógicas sensíveis
• Equipamentos RF e telecomunicações
• Projetos eletrónicos que necessitem de tensão estável de 3,3V até 1A

Nota de aplicação

Para obter o melhor desempenho, devem ser seguidas as recomendações do fabricante relativamente a condensadores de entrada e saída, layout da placa, dissipação térmica e limites de corrente. Em aplicações com correntes elevadas, a dissipação no encapsulamento e no PCB deve ser devidamente calculada.

Nota importante

Este é um componente eletrónico SMD. A montagem requer ferramentas e conhecimentos adequados de soldadura e eletrónica. Confirmar sempre a pinagem, encapsulamento, tensão de entrada, corrente de saída e dissipação térmica antes da aplicação no circuito.
