O Richtek RT5047BFGSP é um circuito integrado de gestão de alimentação desenvolvido para fornecer energia e sinais de controlo a LNBs utilizados em sistemas de receção de satélite.

Este componente integra um controlador boost em modo de corrente, um regulador LDO e o circuito necessário para modelação de tom 22kHz, permitindo suporte a comunicações DiSEqC 1.x em aplicações compatíveis.

A saída LNB pode ser selecionada entre 13,3V e 18,3V através do pino SEL, sendo adequada para sistemas onde seja necessário controlar a alimentação do LNB de acordo com a polarização ou modo de operação do sistema de satélite.

Com entrada de alimentação entre 8V e 16V, limite de corrente de saída de 550mA com temporizador de 6ms e precisão indicada de ±3% para corrente de saída entre 0mA e 500mA, o RT5047BFGSP é indicado para recetores de satélite, placas de PC SAT, set-top boxes e módulos de alimentação de LNB.

O dispositivo inclui proteções importantes, como proteção contra curto-circuito na saída, proteção contra sobretemperatura, limitação de corrente e bloqueio por subtensão / UVLO, ajudando a proteger o circuito em condições de falha.

O encapsulamento 8-SOP-EP / PSOP-8 com exposed pad permite montagem em superfície e melhor dissipação térmica quando utilizado com layout de PCB adequado.

Características principais

Regulador e interface de alimentação para LNB
Fabricante / marca: Richtek
Referência do fabricante: RT5047BFGSP
Número base do produto: RT5047
Família: RT5047BF
Tipo de produto: regulador especial / PMIC para LNB
Aplicação principal: alimentação e controlo de LNB
Número de saídas: 1
Número de canais: 1
Número de conversores boost: 1
Número de reguladores LDO: 1
Tensão de entrada: 8V a 16V
Tensão de saída: 13,3V / 18,3V
Seleção da tensão de saída: por pino SEL
SEL baixo: 13,3V
SEL alto: 18,3V
Corrente de saída indicada: até 500mA em operação especificada
Limite de corrente: 550mA com temporizador de 6ms
Precisão da saída: ±3% para 0mA a 500mA
Controlo: modo de corrente
Compensação interna: sim
Entrada de tom externo: 22kHz
Compatibilidade de comunicação: DiSEqC 1.x
Estágio de saída: push-pull para reduzir tempo de transição
Proteções: curto-circuito na saída, sobrecorrente, sobretemperatura e UVLO
Tipo de montagem: montagem em superfície / SMD

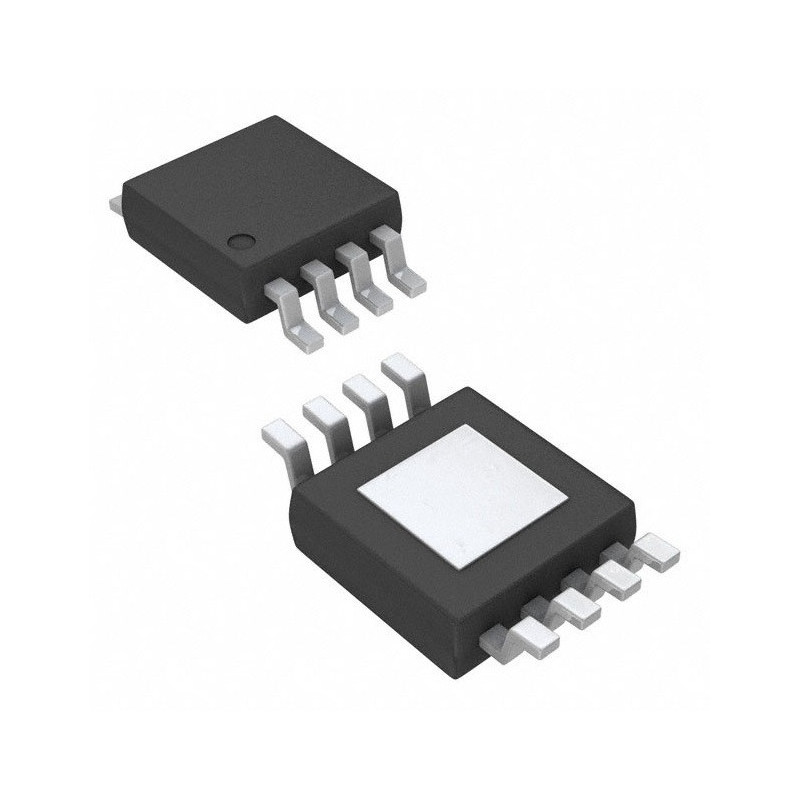

Encapsulamento: 8-SOP-EP / PSOP-8 com exposed pad
Package / Case: 8-SOIC com exposed pad
Temperatura de operação: -40°C a 85°C TA
Produto indicado para recetores de satélite, set-top boxes e alimentação de LNB

Aplicações recomendadas

Alimentação e controlo de LNB em sistemas de satélite
Set-top boxes de satélite
Recetores digitais de satélite
Recetores analógicos de satélite
Placas SAT para PC
Módulos de alimentação para LNB
Sistemas com seleção de 13,3V / 18,3V
Aplicações compatíveis com tom de 22kHz
Sistemas compatíveis com DiSEqC 1.x
Reparação de fontes de alimentação de LNB compatíveis
Substituição em placas onde a referência RT5047BFGSP esteja especificada

Nota importante

Antes da aplicação, confirmar sempre a referência exata do componente, pinagem, encapsulamento, tensão de entrada, tensão de saída necessária, corrente do LNB, bobina, díodo, condensadores, layout da PCB, dissipação térmica e compatibilidade com o circuito original.

Este componente é um regulador/interface específico para alimentação de LNB, não devendo ser tratado como um regulador DC/DC genérico. Para funcionar corretamente, deve ser usado com os componentes externos e o esquema recomendados na ficha técnica.

A tensão de saída de 13,3V / 18,3V depende do controlo pelo pino SEL e da configuração do circuito. A utilização do tom 22kHz e do protocolo DiSEqC 1.x deve ser compatível com o equipamento onde o componente será integrado.

Produto sensível a eletricidade estática. Manusear com cuidados ESD adequados. Este artigo corresponde apenas ao circuito integrado Richtek RT5047BFGSP. Placa, LNB, bobina, díodo, condensadores, resistências, cabos, conectores e outros componentes não estão incluídos, salvo indicação expressa em contrário.
