O onsemi LM2576D2T-ADJR4G é um regulador de comutação monolítico da série LM2576, desenvolvido para a criação simples de fontes de alimentação step-down / buck de elevada eficiência.

Esta versão é ajustável, permitindo obter uma tensão de saída entre 1,23V e 37V, conforme o circuito externo utilizado. Suporta corrente de saída até 3A, sendo adequado para alimentar placas eletrónicas, módulos, circuitos digitais, sistemas embebidos, carregadores, fontes auxiliares e aplicações onde seja necessário converter uma tensão DC mais elevada para uma tensão mais baixa com melhor eficiência do que num regulador linear.

A frequência de comutação fixa de 52kHz permite utilizar indutores e componentes externos comuns. A série LM2576 foi concebida para reduzir o número de componentes necessários, facilitando o projeto de fontes de alimentação com boa regulação de linha e carga.

O dispositivo inclui pino ON/OFF, permitindo shutdown externo por nível lógico TTL, modo de espera de baixo consumo, limitação de corrente ciclo a ciclo e proteção contra temperatura excessiva. Estas funções ajudam a proteger o circuito em condições de falha ou sobrecarga.

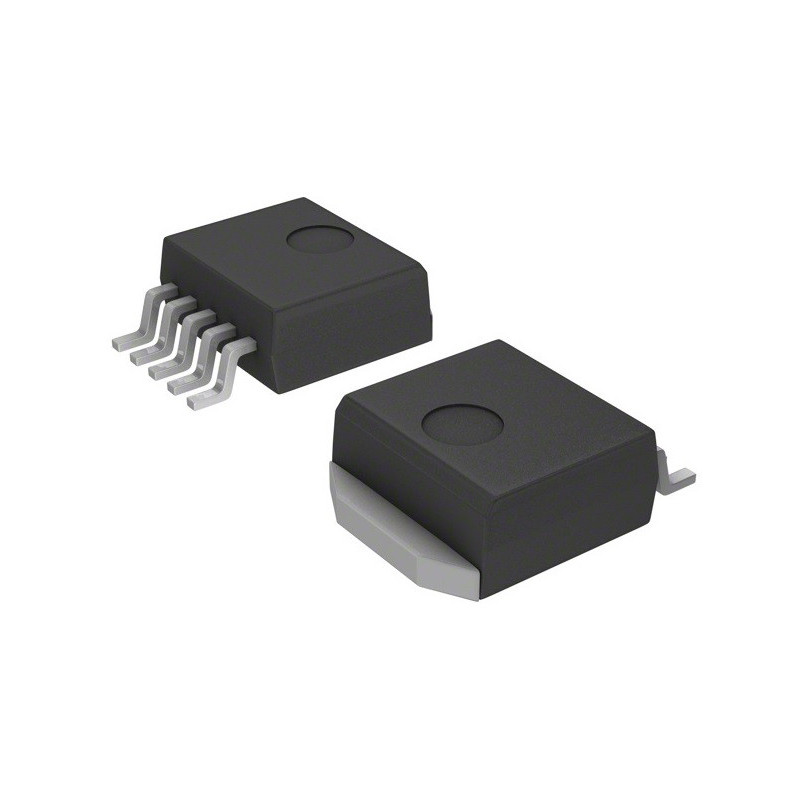

O encapsulamento TO-263-6 / D2PAK, também indicado como D2PAK-5, é apropriado para montagem em superfície e permite boa dissipação térmica quando aplicado com layout de PCB adequado.

Características principais

Regulador de comutação DC/DC
Fabricante / marca: onsemi
Referência do fabricante: LM2576D2T-ADJR4G
Número base do produto: LM2576
Tipo de regulador: Buck / step-down
Função: abaixador de tensão
Tipo de saída: ajustável
Tensão de saída mínima: 1,23V
Tensão de saída máxima: 37V
Corrente de saída: 3A
Número de saídas: 1
Tensão de entrada mínima: 7V
Tensão de entrada máxima: 40V
Frequência de comutação: 52kHz
Retificador síncrono: não
Configuração de saída: positiva ou negativa, conforme topologia de aplicação
Pino de controlo: ON/OFF
Shutdown TTL: sim
Modo standby de baixo consumo: sim
Corrente típica em standby: 80µA
Proteções: limitação de corrente e proteção térmica
Temperatura de operação: -40°C a 125°C TJ
Tipo de montagem: montagem em superfície / SMD
Encapsulamento: TO-263-6, D2PAK, 5 condutores + aba
Invólucro do dispositivo fornecido: D2PAK-5
MSL: nível 1, conforme ficha técnica
Aplicação principal: conversão DC/DC eficiente para fontes de alimentação compatíveis**

Aplicações recomendadas

Fontes DC/DC step-down / buck
Fontes de alimentação ajustáveis
Conversão de tensão DC para placas eletrónicas
Pré-regulador eficiente antes de reguladores lineares
Reguladores de comutação em placas eletrónicas
Sistemas embebidos
Equipamentos alimentados por bateria
Carregadores e sistemas auxiliares de alimentação
Projetos que necessitam de corrente até 3A
Substituição de reguladores lineares em aplicações compatíveis
Conversores positivo-negativo conforme topologia recomendada
Reparação e manutenção de circuitos compatíveis

Nota importante

Antes da aplicação, confirmar sempre a tensão de entrada, tensão de saída pretendida, corrente da carga, indutor, díodo Schottky ou díodo de recuperação adequado, condensadores de entrada e saída, resistências de ajuste, dissipação térmica, layout da PCB e pinagem do encapsulamento.

Este componente é um regulador comutado, não um regulador linear LDO. Para funcionar corretamente necessita de componentes externos dimensionados conforme a ficha técnica e de um layout adequado para evitar ruído, aquecimento, instabilidade ou baixo rendimento.

A tensão de saída ajustável depende do divisor resistivo externo e das condições de funcionamento. A tensão de entrada deve ser sempre suficiente para a tensão de saída pretendida, respeitando os limites do componente.

Produto sensível a eletricidade estática. Manusear com cuidados ESD adequados. Este artigo corresponde apenas ao circuito integrado LM2576D2T-ADJR4G. Indutor, díodo, condensadores, resistências, PCB, dissipador, cabos e outros componentes não estão incluídos, salvo indicação expressa em contrário.
